5 nejlepších nástrojů pro plánování kapacity sítě (recenze)

Můj první osobní počítač disponoval pevným diskem o kapacitě 30 MB (ano, není to překlep). V té době, s takto velkým úložným prostorem, jsem si myslel, že ho nikdy nevyčerpám. Nicméně, prostor se vyčerpal. A dokonce mnohem dříve, než jsem předpokládal. Stejná situace se opakuje dodnes téměř u každého uživatele. Bez ohledu na to, jak velkou kapacitu disku vlastníte, nakonec se zaplní. Příčinou je neustále narůstající objem dat, která využíváme. A stejně jako větší množství dat vyžaduje větší kapacitu úložiště, tak také více dat klade nároky na vyšší kapacitu sítě. Plánování kapacity sítě je vědní disciplína – někteří ji považují za umění – která se zabývá předcházením vyčerpání šířky pásma sítě. A právě o tomto tématu si dnes budeme povídat.

Ačkoli plánování kapacity sítě není nijak složitý proces, zahrnuje několik kroků. Nejprve si objasníme, co to vlastně plánování kapacity sítě je. Vysvětlíme si rozdíl mezi aplikováním tohoto procesu na celou síť a pouze na její segment. Následně se podíváme na to, jak se plánování kapacity sítě běžně provádí. Náš přístup bude spočívat v třífázovém procesu, který bere v úvahu stávající potenciální kapacitu, aktuální využití a odhadovaný budoucí růst, abychom mohli vyhodnotit budoucí požadavky. Podrobněji se na tento proces podíváme za chvíli. Nakonec si představíme některé z nejlepších nástrojů, které se pro plánování kapacity sítě používají. Tyto nástroje jsou především nápomocné při druhé fázi analýzy a jsou také velmi užitečné pro sledování přínosů řízení kapacity.

Plánování Kapacity Sítě ve Zkratce

Plánování kapacity sítě je proces, který se zaměřuje na plánování síťových zdrojů s ohledem na využití šířky pásma, dostupnost a další omezení kapacity sítě. Jde o strategii, která má zajistit, aby byla vždy k dispozici dostatečná kapacita, i přes neustále se zvyšující nebo proměnlivé požadavky.

Je důležité si uvědomit, že sítě nejsou neomezeným zdrojem. Dokonce i moderní sítě, které běžně disponují šířkou pásma 1 Gbps, 10 Gbps a více, dosáhnou své maximální kapacity, pokud poptávka neustále narůstá (např. s rostoucím počtem uživatelů nebo narůstajícím objemem přenášených dat). Plánování kapacity sítě pomáhá identifikovat blížící se problémy a umožňuje tak reagovat proaktivně.

Jakmile projdete všechny kroky plánování kapacity sítě, je na vás, jak s výsledky naložíte. Jak už název napovídá, jedná se pouze o plánovací aktivitu. Způsob realizace plánu se může lišit. Pokud například zjistíte, že se určitý okruh blíží svému maximálnímu využití, můžete se rozhodnout pro jeho rozšíření. Případně se můžete zaměřit na snížení jeho využití. Můžete také implementovat techniky správy šířky pásma, které vám pomohou odložit nutnost navyšování šířky pásma.

Celá Síť vs. Konkrétní Segment

Plánování kapacity sítě může být aplikováno na celou síť. Může například sloužit k určení, jaké zařízení nahradí stávající, které vykazuje známky stárnutí. Pomůže vám například při rozhodování mezi přepínači s rychlostí 1 Gbps a 10 Gbps.

Plánování kapacity sítě se také často uplatňuje na konkrétní segmenty sítě. Běžně se tak děje například u WAN okruhů, kde je obvykle šířka pásma omezena kvůli jejich relativně vyšším nákladům.

Jak se to Provádí

Existuje mnoho způsobů, jak lze přistoupit k plánování kapacity sítě. Z našeho pohledu jde o proces skládající se z několika kroků. Je důležité poznamenat, že tento postup je určen pro stávající sítě. Plánování kapacity pro nově budovanou síť se mírně liší.

Nyní si podrobně projdeme jednotlivé kroky, ale nejprve je potřeba zhodnotit aktuální kapacitu. Poté změříme, kolik z této kapacity je skutečně využito. Následně odhadneme budoucí požadavky. Nakonec, spojením dat z prvních tří kroků, vytvoříme plán.

Zhodnocení Aktuální Potenciální Kapacity

První krok je nejjednodušší. Ve skutečnosti je pravděpodobné, že už ho má většina sítí za sebou. Potřebujeme znát potenciální kapacitu, což je celková dostupná šířka pásma. U 1 Gbps přepínače to bude 1 Gbps na každý port. Stejně tak, pokud máte 3 Mbps WAN okruh mezi dvěma lokalitami, toto je jeho potenciální kapacita. Kapacita je pevná hodnota bez ohledu na to, jak je využívána.

Pokud je vaše síť dobře zdokumentovaná, tyto informace by měly být snadno dostupné. Pokud tomu tak není, možná je načase tuto dokumentaci vytvořit. Existují nástroje, které vám s mapováním a dokumentací sítě mohou pomoci.

Měření Aktuálního Využití

Druhý krok je nejdůležitější. Je zaměřen na měření aktuálního využití jednotlivých okruhů. Je to důležité a poněkud obtížné, ale naštěstí je k dispozici mnoho nástrojů, které vám s tím pomohou. Všechny nástroje, které si níže představíme, se dají použít k měření využití sítě.

Existují dva typy měření využití, které jsou běžně dostupné. První je čistě kvantitativní. Takové měření vám ukáže, jak velká část okruhu je využívána, bez ohledu na to, jak a kým je používán. Nástroje, které měří využití šířky pásma, obvykle využívají protokol SNMP (Simple Network Management Protocol). Tento typ měření je velmi užitečný zejména při plánování kapacity WAN okruhů.

Další nástroje poskytují kvalitativní analýzu využití sítě a s různou mírou detailu vám ukáží, jak je šířka pásma využívána. Může vám například ukázat, který uživatel, která aplikace nebo jaký typ provozu spotřebovává nejvíce dostupné šířky pásma. Tyto nástroje obvykle spoléhají na protokol NetFlow, který sbírá podrobná data o používání ze síťových zařízení.

Odhadování Budoucích Požadavků

V tomto kroku jste tak trochu sami. Ale je to opravdu tak? Pokud už nějakou dobu sledujete využití sítě, máte k dispozici určité údaje o vývoji využití. Minulá historická data se dají použít k odhadování budoucího vývoje.

Samozřejmě, potřebujete také důvěrné informace o chystaných projektech, nasazeních a trendech. Bez ohledu na to, jak kvalitní jsou vaše historická data, nemohou předvídat budoucí události, jako je například nasazení distribuované aplikace pro zpracování velkých dat.

Odhadování budoucích požadavků není exaktní věda, ale je to pravděpodobně nejdůležitější část plánování kapacity sítě. A bohužel je to také něco, co se nedá úplně automatizovat.

Sestavení Celého Obrazu

Nejdůležitější součástí plánování kapacity sítě je to, co bude následovat. Musíte dát smysl všem informacím, které jste shromáždili v předchozích krocích, a sestavit plán. Bohužel, i tento krok je nejlépe provádět lidskou rukou. Existuje příliš mnoho faktorů, které je potřeba vzít v úvahu.

Podívejme se, jak se to provádí na příkladu WAN okruhu. Máme 10 Mbps MPLS WAN okruh a sledování šířky pásma ukázalo, že jeho současné průměrné využití je přibližně 4 Mbps a neustále roste o 0,5 Mbps každý měsíc. To znamená, že za pouhých 6 měsíců dosáhnete využití 70 %. A protože byste nikdy neměli dopustit, aby průměrné využití překročilo 70 %, dospějete k závěru, že v příštích 6 měsících budete muset buď rozšířit okruh, nebo najít způsob, jak snížit jeho využití – například pomocí technik optimalizace WAN.

Nejlepší Nástroje Pro Plánování Kapacity Sítě

Jak jsme již zmínili, nejlepší nástroje pro plánování kapacity sítě jsou ty, které vám umožní sledovat síťový provoz. Nástroje, které jsme vybrali do našeho seznamu, jsou všechny nástroje – nebo sady nástrojů – které umožňují měření využití šířky pásma i analýzu síťového provozu. Je to důležité, protože ačkoli vám využití šířky pásma ukáže, který okruh nebo segment je nebo bude přetížený, znalost toho, co tento provoz způsobuje, vám pomůže lépe se rozhodnout, jaký postup bude nejlepší.

Zde je náš seznam nejlepších nástrojů pro plánování kapacity sítě:

1. SolarWinds Network Bandwidth Analyzer Pack (BEZPLATNÁ ZKUŠEBNÍ VERZE)

Pokud se pohybujete v oblasti správy sítí alespoň nějakou dobu, je pravděpodobné, že jste o společnosti SolarWinds již slyšeli. Společnost působí na trhu téměř 20 let a je známa výrobou špičkových nástrojů, které se zaměřují na specifické úkoly správců sítí. Kromě jiného mají vynikající kalkulačku podsítí. SolarWinds je však ještě více známý pro své špičkové nástroje pro monitorování šířky pásma a kolektory a analyzátory NetFlow. Tyto dva nástroje jsou známé jako SolarWinds Network Performance Monitor a SolarWinds NetFlow Traffic Analyzer. Lze je zakoupit společně jako SolarWinds Network Bandwidth Analyzer Pack a společně tvoří skvělou sadu nástrojů pro měření využití sítě, a to jak kvantitativně, tak kvalitativně.

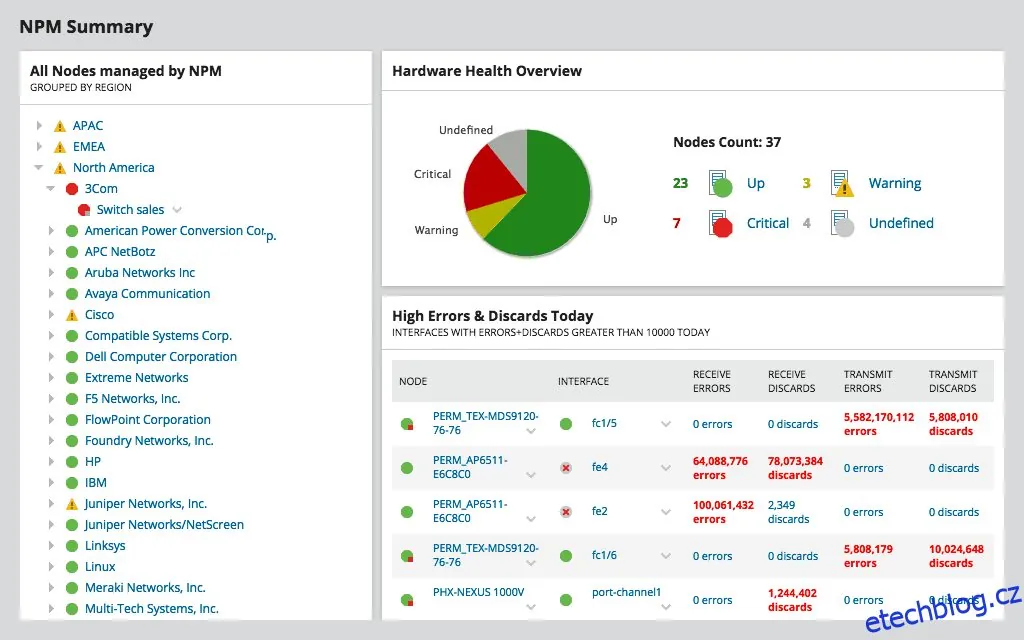

První složka balíčku, Network Performance Monitor nebo NPM, je funkčně bohatý systém pro monitorování sítí pomocí SNMP. Má snadno použitelné webové rozhraní a snadno se nastavuje. Nabízí také přizpůsobitelné funkce upozornění, které mohou informovat administrátory o tom, že určité metriky překročily předem definované limity.

NPM dokáže vytvářet inteligentní mapy vaší sítě – což je užitečná funkce pro úvodní dokumentaci vaší sítě – a dokáže zobrazit kritickou cestu mezi libovolnými dvěma body v síti. Software také nabízí monitorování a správu bezdrátových sítí. Network Insights, funkce dostupná pro zařízení Cisco Nexus a ASA a také pro load balancery F5, poskytuje pokročilé monitorování mnoha parametrů, které jsou specifické pro tato zařízení.

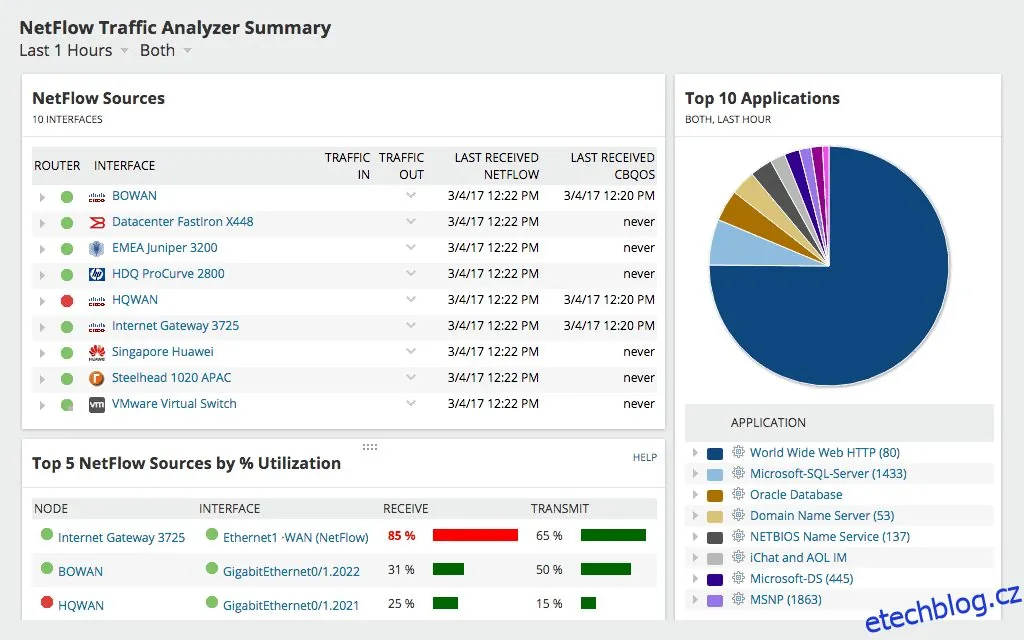

Druhou částí tohoto balíčku je NetFlow Traffic Analyzer neboli NTA, který je doplňkovým modulem pro Network Performance Monitor. Tento nástroj poskytuje podrobné informace o tom, jaký provoz v síti probíhá. Například hlásí, jaký typ provozu je nejčastější, nebo který uživatel využívá nejvíce šířky pásma. V ovládacím panelu nástroje je k dispozici několik různých zobrazení, jako jsou top aplikace, top protokoly nebo top uživatelé.

NTA využívá protokol NetFlow a získává podrobné informace o využití z vašich síťových zařízení s podporou NetFlow. Ačkoli NetFlow původně vyvinula společnost Cisco, je součástí vybavení mnoha výrobců. Může mít i jiný název, například J-Flow na zařízeních Juniper, ale všechny varianty jsou podporovány v NTA. Protokol NetFlow byl dokonce standardizován organizací IETF jako IPFIX neboli IP Flow Information Exchange, který je samozřejmě také podporován v NTA.

Ceny za SolarWinds Network Bandwidth Analyzer Pack začínají na 4 910 USD za monitorování až 100 prvků. Ceny se zvyšují s počtem monitorovaných zařízení. Pokud si chcete produkt vyzkoušet, můžete si zdarma stáhnout 30denní zkušební verzi od SolarWinds.

2. Paessler PRTG

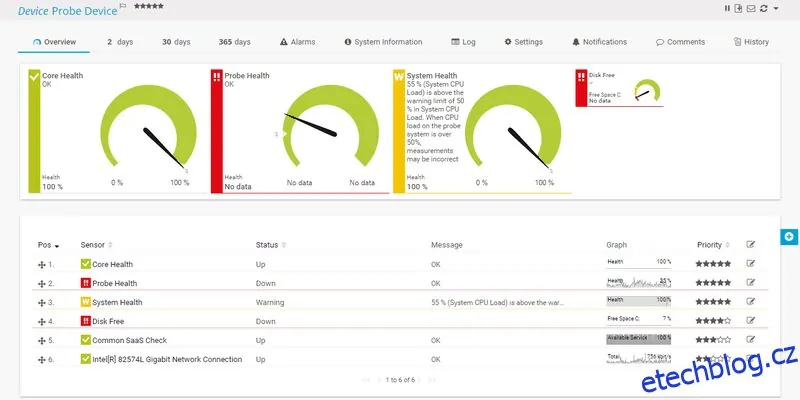

Paessler Router Traffic Grapher neboli PRTG je multifunkční monitorovací systém. V jádru je to systém pro sledování využití šířky pásma. Pro čtení dat o využití ze síťových zařízení využívá SNMP. PRTG ale nekončí u monitorování šířky pásma a využívá i další technologie pro monitorování systémů. Tento nástroj využívá senzory. Pro monitorování šířky pásma je každé rozhraní senzorem. Existuje ale i mnoho dalších typů senzorů. Například senzor NetFlow, který poskytne podrobná data o využití.

PRTG běží na Windows, jeho uživatelské rozhraní je webové a je přístupné z libovolného prohlížeče na jakékoli platformě. K dispozici jsou i mobilní aplikace pro Android a iOS, které si můžete nainstalovat do svého chytrého telefonu. Jednou z hlavních výhod PRTG je rychlost instalace. Společnost Paessler tvrdí, že s instalací můžete být hotovi během několika minut. Zda je to pravda, je otázkou diskuse, ale instalace je skutečně rychlá a snadná, částečně díky funkci automatického zjišťování zařízení.

PRTG je k dispozici ve dvou verzích. Bezplatná verze je omezena na 100 senzorů. Pro více než 100 senzorů potřebujete jednu z placených licencí, které jsou k dispozici pro 500, 1000, 2500, 5000 a neomezený počet uzlů za ceny pohybující se od přibližně 1 600 USD do těsně pod 15 000 USD. Bezplatná verze vám umožní po prvních 30 dní používat neomezený počet senzorů, abyste si mohli produkt vyzkoušet.

3. ManageEngine OpManager Plus

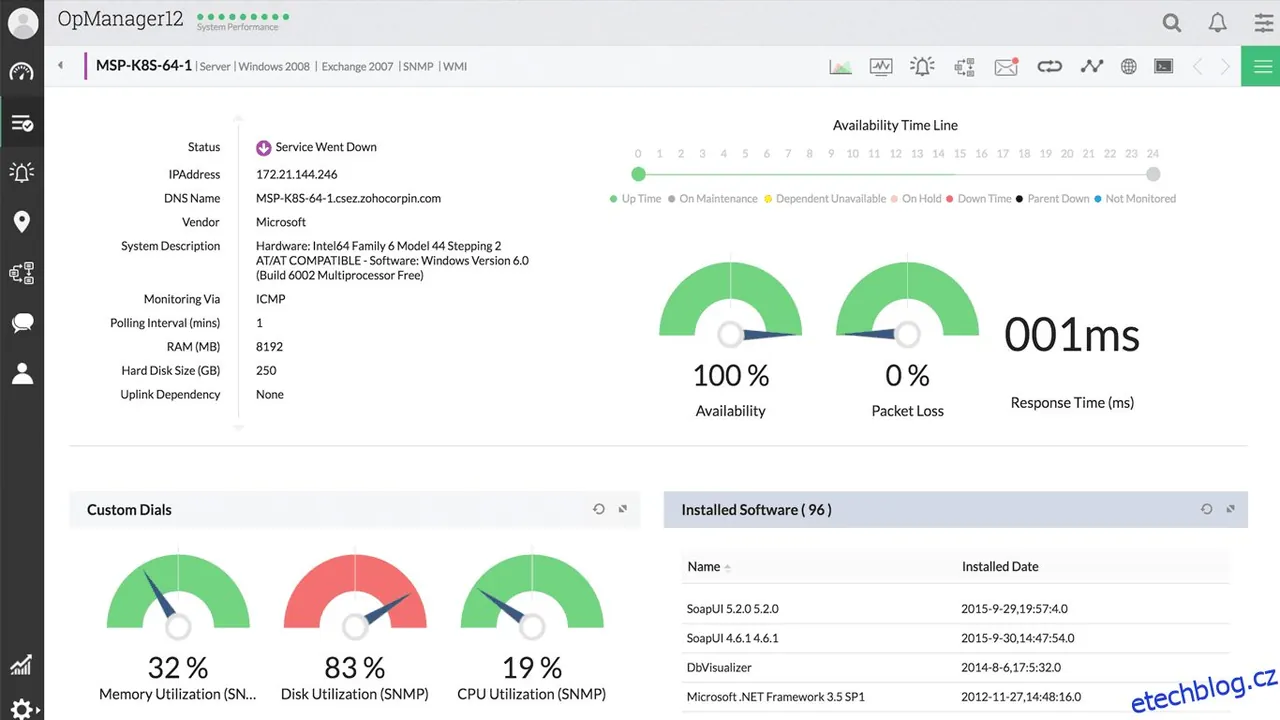

Možná už znáte ManageEngine OpManager, známý nástroj pro sledování šířky pásma. Poněkud méně známým produktem od ManageEngine, možná díky velmi podobnému názvu, je ManageEngine OpManager Plus. "Plus" v názvu produktu je velmi důležité. Tento nástroj kombinuje funkce monitorování sítě svého bratříčka se správou šířky pásma pomocí NetFlow a dalších podobných protokolů, což z něj činí vynikající produkt pro plánování kapacity sítě.

Tím ale nekončí. ManageEngine OpManager Plus také nabízí monitorování serverů, správu konfigurace sítě, analýzu logů firewallu, správu IP adres a portů přepínačů a správu aplikací. Je to jedna z nejkomplexnějších sad nástrojů pro správu sítě. A software má také jeden z nejlepších ovládacích panelů, který je intuitivní a snadno se používá díky funkci rozbalování. Pro uživatele mobilních zařízení jsou k dispozici také klientské aplikace pro iOS a Android.

Funkce monitorování sítě a správy šířky pásma a modul pro analýzu šířky pásma ManageEngine OpManager Plus v kombinaci poskytují všechna data, která potřebujete pro plánování kapacity sítě. A navíc získáte i mnoho dalších užitečných nástrojů.

Ceny ManageEngine OpManager Plus začínají na 995 USD pro 25 zařízení. Ceny se zvyšují s přidáváním dalších zařízení. Podrobné informace o cenách pro vaši konkrétní situaci získáte, když kontaktujete společnost ManageEngine. Stejně jako u většiny produktů z této řady je k dispozici bezplatná 30denní zkušební verze.

4. Nagios XI

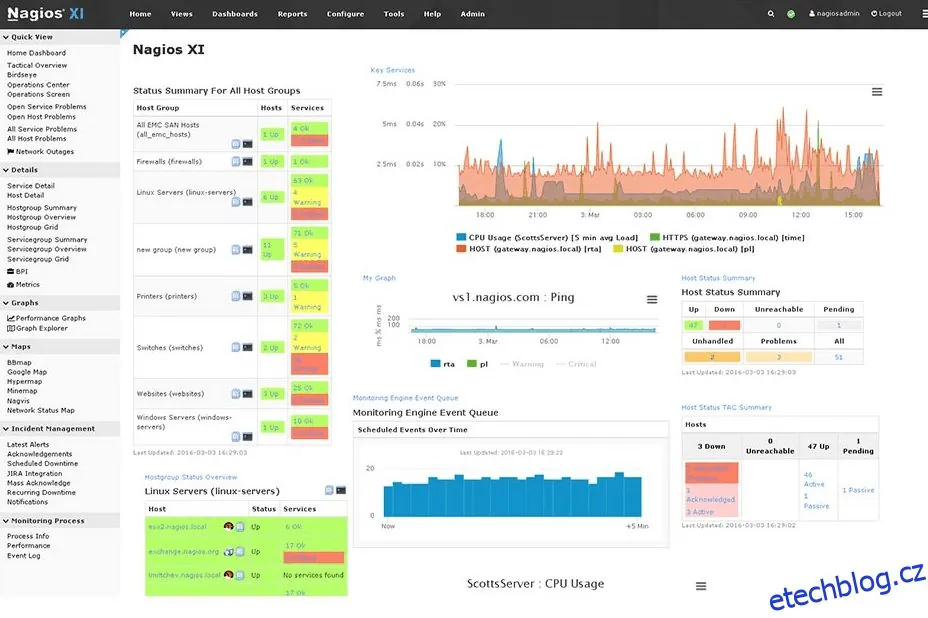

Nagios XI je velmi dobrý monitorovací nástroj pro sítě a servery. Je postaven na open-source enginu Nagios Core. Nástroj běží na CentOS nebo RedHat Enterprise Linux. Může samozřejmě běžet i jako virtuální stroj na hostiteli Windows. Na rozdíl od ostatních síťových nástrojů v tomto seznamu, Nagios XI nepoužívá SNMP pro sledování síťových zařízení. Má svou vlastní proprietární metodu zabudovanou v jádru Nagios, která komunikuje se zařízeními za účelem sběru stavových zpráv. Metriky, které monitor pravidelně sbírá, se zobrazují jako živá data v ovládacím panelu a můžete se rozhodnout data ukládat i pro pozdější analýzu. Celkově se jedná o poměrně robustní nástroj.

I přes použití jiného schématu pro sběr dat poskytne Nagios XI všechna data, která potřebujete pro plánování kapacity sítě. Má velmi přehledný ovládací panel, kde můžete rychle zobrazit stav vaší sítě. Tento produkt má také jeden z nejlepších systémů upozornění, který informuje administrátory, když se objeví nějaký problém.

Nagios XI je k dispozici ve standardní edici s cenou od 1 995 USD a v edici Enterprise s cenou od 3 495 USD. Poslední jmenovaná má rozšířenou funkčnost a nabízí další funkce, které pomáhají při rozsáhlé konfiguraci, plánování kapacity sítě a plánovaném reportování. Ceny se liší podle počtu monitorovaných zařízení. Pokud si chcete produkt vyzkoušet, můžete si stáhnout 60denní bezplatnou zkušební verzi.

5. WhatsUp Gold s doplňkem Analýza Síťového Provozu

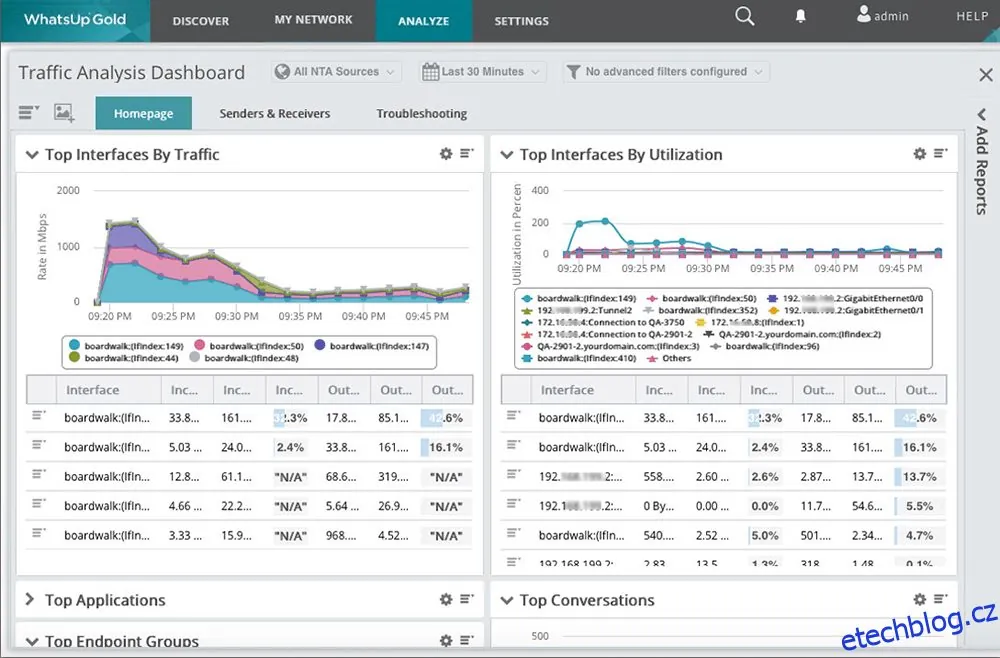

WhatsUp Gold od společnosti Ipswitch byl před mnoha lety pouze nástrojem pro monitorování stavu zařízení. Vyvinul se však v jednu z nejlepších platforem pro monitorování systémů a sítí. A díky několika dostupným doplňkům lze funkce WhatsUp Gold snadno rozšířit. Jedním z takových doplňků je doplněk Network Traffic Analysis.

Tento doplněk je tím, co dělá z WhatsUp Gold vynikající řešení pro plánování kapacity sítě. Poskytne vám mnoho informací o stávající kapacitě a využití sítě. Můžete také spustit testy nových aplikací, které plánujete v síti nasadit, a využít funkce CBQoS a NBAR tohoto doplňku pro sledování vzorců provozu. Monitor provozu zobrazuje data, která lze třídit, filtrovat a agregovat, a zobrazuje kapacitu každého spojení a síťového zařízení. Vzorce provozu lze odvodit z aktuálních i historických dat.

WhatsUp Gold Analýza síťového provozu add-on je k dispozici jako doplněk pro prémiovou edici WhatsUp Gold a je součástí edice WhatsUp Gold Total Plus. K dispozici je bezplatná 30denní zkušební verze produktu WhatsUp Gold a jeho doplňku pro analýzu síťového provozu.

Použili jste některý z těchto nástrojů? Dejte nám vědět v sekci komentářů níže.
