Software ECAD (Electronic Computer-Aided Design) nabízí efektivitu a snadnost při navrhování elektrických součástí bez zavádění chyb.
V tomto moderním světě s obrovskou konkurencí není prostor pro neefektivitu a chyby.
Pokud stále budete pokračovat v tradičních ručních metodách používání tužky a papíru k navrhování vašich elektrických součástí, může jejich výroba trvat věky a zároveň zvyšovat vaše náklady na pracovní sílu a zdroje.
Nejlepším způsobem, jak toho dosáhnout, je automatizovat proces pomocí softwaru ECAD, který vám může pomoci navrhovat, upravovat, sestavovat a simulovat vaše komponenty správně a přesně, aby vaše návrhy mohly být schváleny rychleji.
V konečném důsledku můžete vyrábět elektrické komponenty v rychlých dodacích lhůtách a kvalitně.
Pojďme si tedy probrat, co je software ECAD a jak vám může pomoci.
Table of Contents
Co je software ECAD?
Software ECAD (Electronic Computer-Aided Design) je nástroj pro návrh a úpravu rozvržení a schémat ve 3D a 2D pro elektrické obvody a elektronické systémy. Používá se k vytváření, sestavování, simulaci a skládání elektrických obvodů.
Mírně se liší od CAD softwaru, který se používá k návrhu konkrétní součásti nebo sestavy. Na druhou stranu vám software ECAD pomůže navrhnout kompletní elektronický systém skládající se z různých komponent, které jsou vzájemně propojeny pomocí elektrických obvodů.
Příklad: Návrh desky plošných spojů počítače (PCB) pomocí softwaru ECAD. Návrhář elektro vytvoří rozložení PCB ze schematického pohledu na návrh obvodu a vygeneruje 3D reprezentaci komponenty PCB s 3D modely.
Software ECAD nabízí různé možnosti; proto je nutné zvolit vhodný software pro vaši organizaci na základě vašich specifických požadavků. Některé z funkcí softwaru ECAD jsou:
- Diagramy pro definování použitých elektronických součástek a signálů, které je spojují
- Trasování směrování pro zjištění cesty připojení
- Funkce rozvržení umožňuje vytvořit obrys PCB a umístit do něj součásti
- 3D sestava pro vytvoření 3D modelu PCB, který detekuje rušení uvnitř systému a řídí odvod tepla z elektronických součástek
- Automatizace pro automatické směrování tras z elektrických součástí
- Funkce více desek pro návrh a uspořádání různých desek plošných spojů, které spolupracují jako jeden systém
- Kontrola pravidel pro porovnání návrhů PCB s firemními nebo průmyslovými směrnicemi nebo pravidly a zdůraznění problémů, které by mohly ovlivnit výkon PCB
- Výrobní export pro výrobu ECAM výstupů pro výrobu vrstev PCB
- Funkce pro spolupráci, které pomáhají členům týmu spolupracovat na návrhu, přidávat komentáře a poskytovat zpětnou vazbu pro vylepšení návrhu
Existuje mnoho dalších technologií, které můžete potřebovat pro výměnu dat a získání bezchybných výsledků:
- ECAE: Software Electrical Computer-Aided Engineering využívá geometrii vytvořenou pomocí softwaru ECAD k vytvoření analytického modelu a simulaci výkonu PCB.
- Software ECAM: Electrical Computer-Aided Manufacturing využívá exporty softwaru ECAD a vytváří dráhy nástrojů pro výrobu vrstev PCB.
ECAD a MCAD: Jaký je rozdíl?
Software ECAD se v podstatě používá pro vytváření elektronických součástek, zatímco MCAD se používá pro navrhování mechanických dílů.
Některé produkty potřebují v dnešním světě řízeném technologiemi mechanické i elektrické vlastnosti. Elektrické a mechanické týmy tak mohou spolupracovat nezávisle na jediné platformě a inovovat komponenty podle specifikace.
Společně mohou oba týmy zkontrolovat, zda se sestava každého komponentu shoduje s druhým. To je další výhoda pro organizace. Možná budete muset provést 3D analýzu sestavených produktů a vizualizovat, zda vše probíhá v pořádku podle požadavků.
Jaké jsou aplikace softwaru ECAD?
Mnoho organizací používá ECAD pro splnění svých potřeb při navrhování a výrobě elektrických produktů montáží elektronických součástek. Najde uplatnění v oblastech, jako jsou:
- Návrh PCB: Desky s plošnými spoji (PCB) mají různé elektrické součástky a elektrické obvody pro napájení elektronických zařízení. Návrháři elektro převádějí schematická schémata do 3D rozložení přidáním každé součástky do požadovaného obvodu a sestavením.
- Dokumentace: Aby mohl být výrobek schválen pro pokračování ve výrobním procesu, musí projít testem analýzy. Software ECAD nabízí podrobnou dokumentaci podle vstupních parametrů a rozvržení, která pomáhá analyzovat každý detail návrhu.
- FEA: Software ECAD lze použít pro analýzu konečných prvků (FEA) pro vytváření 3D objektů z 2D informací.
Proč potřebujete software ECAD?
Navrhování elektronických součástek v softwaru ECAD je jednoduché, protože zvládne veškerou zátěž, takže na konci můžete získat vynikající produkt. Ušetří vám to zápolení s manuálními metodami používání tužky a papíru pro kreslení elektrického obvodu.
Pojďme se rychle podívat na výhody používání softwaru ECAD ve vaší organizaci.
Zjednodušené projektování
Použití softwaru namísto ručního vytváření obvodu usnadňuje proces návrhu. Kromě zjednodušení procesu produkuje na konci vysoce kvalitní a bezchybné návrhy. Získáte spoustu nástrojů a různých funkcí, jako je drag and drop, pro navrhování vašich komponent. Budete mít také bezproblémový zážitek při inovacích s realistickými 3D pohledy.
Šetří čas
Navrhování od začátku může být obtížné a časově náročné. Software ECAD nabízí mnoho předpřipravených komponent, které můžete použít přímo ve svém návrhu definováním požadavků na návrh a základních parametrů. Spousta možností v softwaru vám umožní rychle myslet a rychle jednat. Když tedy ušetříte čas při navrhování, pomůže vám to zvýšit vaši produktivitu.
Zlepšuje výkonnost produktu
Vytvoření součásti a její sestavení do modelu není posledním krokem vašeho procesu návrhu. Výrobek musí projít testovacími postupy, aby se zkontroloval správný tok elektřiny v celém okruhu.
Ruční testování je časově náročné. Díky softwaru ECAD, který vám pomůže otestovat váš produkt snadno bez jakýchkoli potíží. Můžete tedy zlepšit kvalitu produktu rychlým opravováním problémů v softwaru před dokončením dokumentu pro výrobu.
Průhlednost
Software ECAD nabízí úplnou viditelnost vašeho produktu tím, že zachovává průhlednost každé součásti na základě materiálu, barvy atd. 3D vizualizace produktu vám umožní zkontrolovat produkt ze všech úhlů a zkontrolovat váš návrh a jemnější detaily, abyste našli chyby, pokud žádný.
Nákladově efektivní
Od brainstormingu až po výrobu finálního produktu vyžaduje hodně pracovní síly, strojů a nákladů. Použití softwaru ECAD však ušetří spoustu peněz a úsilí. Software ECAD šetří vaše zdroje tím, že vytváří bezchybný návrh, který může přejít přímo do produkční fáze bez velkých změn.
Pokud tedy chcete využít tyto výhody a hledáte dobrý software ECAD, zde je několik možností, které můžete zvážit.
Altium CircuitMaker
Proměňte svůj jedinečný nápad ve skutečnost s Altium designový nástroj. Altium CircuitMaker je schematický software, který je vytvořen pro navrhování elektronických produktů. Jeho výkonný motor a zjednodušené rozhraní vám pomohou navrhovat lépe bez jakýchkoli problémů.
Altium vám poskytuje svobodu vytvářet elektronické produkty flexibilně s 16 rovinnými vrstvami, 16 signály a nulovými omezeními rozměrů. Jeho komunitní knihovna obsahuje stovky komponent a fantastickou databázi Octopart, která to všechno podporuje.
Nyní je umístění součástí do vašich návrhů velmi snadné; stačí vyhledat číslo dílu výrobce nebo parametry návrhu v knihovně, abyste získali přesnou součást. Pokud nenajdete komponentu, kterou potřebujete, přidejte své konstrukční díly a komponenty do knihovny komunity.
Až svůj návrh dokončíte, můžete jej sdílet se svým týmem nebo komunitou nebo s konkrétními autory dle vašeho výběru. To vám pomůže lépe porozumět a poskytne vám jasnou představu, když budete spolupracovat se svým týmem na návrhu.
Altium mohou ostatní použít jako základ pro stavbu něčeho nového nebo přidání některých funkcí do produktu. Nabízí také nativní 3D vzhled vašeho produktu, směrování Push-N-Shove, editor schémat s více listy, topologický automatický směrovač a výstupy ověřené DFM/DRC.
Stáhněte si tento bezplatný software ECAD a navrhněte svůj skvělý produkt a vychutnejte si jeho jednoduchost.
Fusion 360
Vyplňte mezeru mezi tradičním používáním softwaru MCAD a ECAD Fusion 360. Pomůže vám navrhnout kompletní produkt s mechanickými i elektrickými vlastnostmi. Fusion 360 umožňuje návrhářům pracovat na stejném projektu nezávisle v rámci stejné návrhářské platformy.
Pokud používáte Fusion 360, není třeba integrovat software třetích stran, vyměňovat, překládat nebo exportovat žádné soubory. Poskytuje kompletní řešení pro správu dat, správu mechanického návrhu a návrh desek plošných spojů. Můžete také spolupracovat se svými týmy, abyste lépe porozuměli problému a pracovali na něm, abyste dokončili projekt ve stanoveném čase.
Platforma poskytuje jednu datovou sadu a 3D data PCB, včetně materiálu jádra, součástek, mědi desky a dalších, takže můžete ověřit, ověřit a analyzovat v softwaru MCAD, abyste splnili specifikace produktu. Integrace softwaru ECAD a MCAD vám navíc poskytne elektronické nástroje pro simulaci, schémata, výrobu, správu atd. a nástroje pro 3D navrhování pro skicování, integraci PCB, plechy, sestavy a další.
S Fusion 360 můžete efektivně provádět tepelnou simulaci PCB v raných fázích. Navíc propojte celou správu produktů z cloudové platformy. Můžete také získat pokročilé funkce, jako je generativní návrh, vnoření, aditivní výroba, obrábění, výroba a objevovat rozšíření, pokud fungují hladce.
Jejich plány začínají od 42 $/měsíc do 987 $/3 roky. Nabízejí také 30denní záruku vrácení peněz, takže se můžete rozhodnout, zda je nástroj vhodný pro vaše potřeby nebo ne.
Creo
Vytvářejte a inovujte realistické produkty podle své fantazie pomocí Creo software. Toto 3D CAD řešení vám pomůže vytvářet lepší produkty a kombinovat jeho osvědčené a robustní funkce pomocí nových technologií, jako je rozšířená realita, aditivní výroba, simulace, generativní design a další.
Creo vám umožňuje navrhovat kvalitní produkty z transformačních nástrojů, abyste získali podíl na trhu a konkurenční výhodu. Zavádí mnoho možností v různých oblastech, od mechanického designu až po elektronické součástky.
Od návrhu přes finální produkt a síťování až po simulaci, Creo vám pomůže v každém kroku díky svému snadno srozumitelnému rozhraní. Creo nabízí nejnovější funkce pro každý design, který vytvoříte, a dodává technologie pro vyvíjející se svět.
Creo zavádí různé balíčky tím, že rozumí vašim obchodním potřebám. Cena balíčku začíná na 2480 dolarech. Přihlaste se k odběru a začněte navrhovat elektronické produkty od začátku. Nabízí vám také bezplatnou zkušební verzi.
SOLIDWORKS
Inženýři a designéři vždy hledají nejlepší řešení a nástroje pro vývoj vysoce kvalitních produktů a SOLIDWORKS je vynikající nástroj. Pomáhá vám navrhnout skvělé produkty na trh a splnit požadavky zákazníků.
Ať už chcete navrhnout jednoduchou součást nebo složitou součást, můžete svůj produkt dokončit v termínu s rychlostí a přesností. Poskytuje také výrobní kontroly a nástroje pro odhadování pro přípravu výroby a nákladů na produkt.
Díky nástrojům pro správu dat a cloudovým řešením je interakce a spolupráce se členy týmu a zainteresovanými stranami snadná. Analytické nástroje vám navíc pomohou odstranit chyby ve vašem návrhu a k datům budete mít přístup z libovolného prohlížeče bez ohledu na vaši polohu.
SOLIDWORKS poskytuje intuitivní rozhraní pro navrhování a můžete integrovat svá elektrická schémata s 3D modely. Brání vám v provádění opakujících se akcí při vývoji schémat. Získáte společnou databázi pro ECAD a MCAD pro konzistenci a úsporu času při dokumentaci.
Oživte své elektronické produkty pomocí tohoto softwaru. Vyzkoušejte to zdarma a prozkoumejte, jak to dělá proces návrhu bezproblémovým.
nanoCAD
nanoCAD je moderní CAD platforma, která umožňuje návrhářům a inženýrům navrhovat 3D modely a elektronické součástky. Můžete vytvářet realistické návrhy od jednoduchých po složité s pomocí různých nástrojů a funkcí, které získáte pod tímto softwarem.
nanoCAD běží ve formátu DWG bez nutnosti konverze a překladu. Pomocí Open API můžete snadno vyvíjet CAD aplikace podle svých potřeb. Kromě toho můžete integrovat výpočty, propojit výkresy a automatizovat činnosti návrhu s externími databázemi.
nanoCAD API podporuje C, C++, .NET, VBscript, příkazové skriptování, JavaScript, LISP a COM. Poskytuje také známé rozhraní, takže se při péči o design komponenty budete cítit jako doma. Ať už navrhujete elektronickou součástku nebo produkt, můžete dosáhnout rychlosti, kterou si přejete zvýšit svou produktivitu.
Vyberte si plán, který vyhovuje vašim potřebám, za počáteční cenu 200 $/rok. Můžete si také zdarma vyzkoušet všechny moduly.

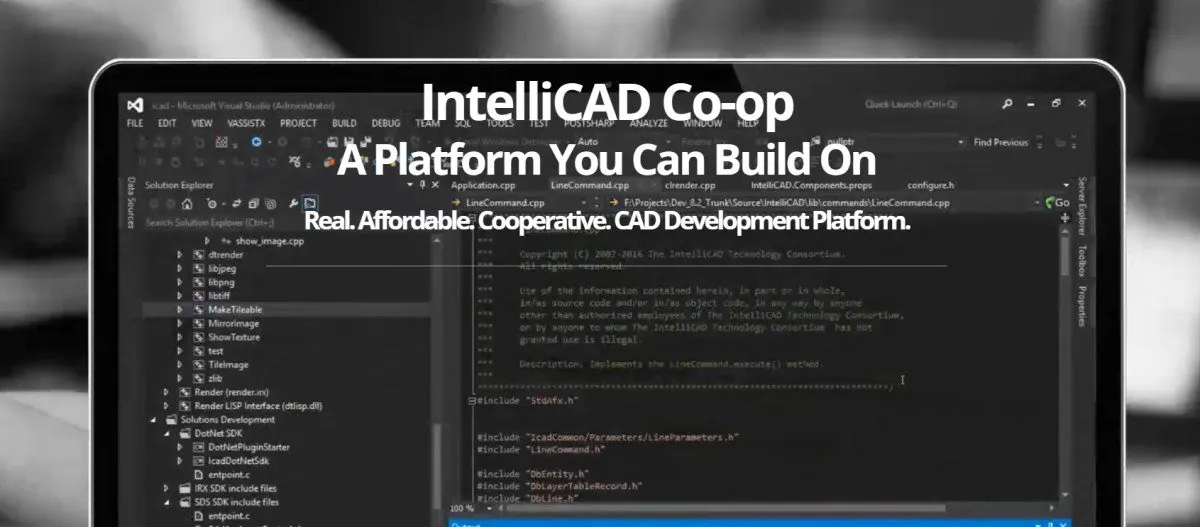

IntelliCAD
Získejte jednu z nejlepších vývojových platforem CAD – IntelliCAD která přichází s profesionálními softwarovými řešeními pro navrhování vysoce kvalitních produktů. Umožňuje vám soustředit se na podstatné věci, tj. vertikální řešení produktu vašeho zákazníka.
Zavádí rozsáhlá rozhraní API v různých jazycích, takže vývojáři mohou vytvářet vlastní aplikace, vertikální řešení a vlastní objekty. IntelliCAD obsahuje mnoho funkcí, které vám pomohou snadno navrhovat a zlepšit výkon vašeho konečného produktu.
Můžete importovat soubory PDF a soubory bodů, jako jsou soubory .txt a .csv. Vkládání dynamických bloků je nyní snadné; stačí stisknout Ctrl pro plynulé vkládání bodů definovaných jeho parametry. Získáte také funkci úprav pro buňky tabulky, která podporuje styly buněk i tabulek.
Příkaz clone navíc usnadňuje rychlou replikaci entit. Navíc si můžete přizpůsobit možnost přechodu pohledu tak, aby poskytovala jednoduchou animaci mezi otáčením pohledu, posouváním, změnami pohledu a přiblížením. Získáte také funkce, jako jsou skupiny, import souborů shapefile, geografické mapy, rozvržení více výkresů, úpravy entit pole a další.
Závěr
Software ECAD přichází s funkcemi, které vám pomohou navrhnout, sestavit a simulovat vaše elektrické obvody a součásti efektivně a snadno bez chyb. Také vám šetří čas a zdroje a zároveň zvyšuje vaši produktivitu, abyste mohli dodávat vysoce kvalitní finální produkty včas.
Vyberte si tedy vhodný software ECAD na základě vašich požadavků z výše uvedeného seznamu a navrhněte své elektrické komponenty efektivně.
