Ať už s 3D modelováním teprve začínáte, nebo už máte bohaté zkušenosti, váš STL soubor si před samotným tiskem pravděpodobně projde procesem úprav a oprav. K tomu vám pomohou nástroje, které si v tomto textu představíme.
Díky moderním aplikacím 3D tisk způsobil převrat ve výrobních postupech. Kdokoli s počítačem a 3D tiskárnou může své digitální návrhy převést do hmotné podoby. Pro úpravu 3D modelu (STL souboru) však potřebujete vhodný 3D software.
Mezi nejrozšířenější formáty souborů v 3D tisku patří STL (StereoLithography). Tento typ souboru popisuje geometrii povrchu 3D objektu. I ty nejprecizněji navržené STL soubory mohou občas obsahovat chyby nebo nedostatky. Pokud máte k dispozici ten správný nástroj, můžete tyto vady před tiskem 3D modelu snadno odstranit.
Mezi typické chyby v STL souborech patří například díry v povrchové síti, překřížené trojúhelníky nebo nerozdělené hrany. Oprava takových problémů může být časově náročná a frustrující, obzvláště pokud nemáte k dispozici vhodný software. V takových situacích se hodí editory STL souborů, které umožňují otevírat, prohlížet a upravovat STL soubory.
Existuje celá řada editorů STL souborů, od jednoduchých a bezplatných, až po složité a nákladné. V tomto článku si představíme některé z nejlepších editorů STL souborů na trhu a pomůžeme vám vybrat ten, který bude nejlépe vyhovovat vašim potřebám.
Co je to STL soubor?
STL soubor (zkratka pro „stereolitografie“) obsahuje 3D model, který se používá pro 3D tisk. Jedná se o standardní formát souborů, který je v 3D tiskařském průmyslu široce rozšířen a podporován většinou 3D tiskáren.
STL soubor reprezentuje 3D model pomocí aproximace jeho povrchu sestavené z velkého množství trojúhelníků. Čím menší tyto trojúhelníky jsou, tím detailnější a přesnější bude výsledný 3D model. Na druhou stranu složitá struktura bude obsahovat více trojúhelníků, což povede ke zvětšení velikosti souboru.
V současné době je online k dispozici mnoho softwarových nástrojů pro vytváření perfektních 3D modelů. Jakmile vytvoříte svůj 3D model a uložíte jej jako STL soubor, můžete ho odeslat do 3D tiskárny a vyrobit si fyzický model.
3D tiskárna přečte STL soubor a na základě jeho instrukcí vytvoří objekt vrstvu po vrstvě. Využívá k tomu různé 3D tiskové procesy, jako je například modelování pomocí taveného nanášení nebo selektivní laserové spékání.
Zjednodušeně řečeno, STL soubor je digitální reprezentací 3D objektu, kterou je možné použít pro vytištění jeho fyzické verze pomocí 3D tiskárny.
Co je to editor STL souborů?
Editor STL souborů je druh softwaru, který se používá k úpravám STL souborů za účelem vytvoření dokonale zpracovaného 3D modelu. Běžně se používá v odvětví 3D tisku pro vytváření fyzických objektů.
S pomocí editoru STL souborů mohou uživatelé upravovat tvar a velikost modelu dle svých potřeb. Mimo to mohou přidávat nebo odebírat různé prvky, například díry či jiné detaily.
Editor STL souborů lze využít k provádění mnoha úprav v STL souborech. Mezi tyto úpravy patří:
- Přidávání nebo odebírání trojúhelníků za účelem úpravy tvaru 3D modelu.
- Změna velikosti modelu.
- Rozdělení modelu na menší části.
- Sloučení více modelů do jednoho.
- Přidávání nebo odebírání otvorů nebo jiných sekcí.
- Oprava chyb a nedostatků v souboru.
Některé editory STL souborů mohou kromě základních funkcí nabízet i další možnosti, jako je například převod z jiných formátů do STL, export souborů do jiných formátů nebo příprava souborů pro 3D tisk.
Jak se upravuje STL soubor?
Jakmile provedete úpravy nebo opravíte STL soubor pomocí specializovaného softwaru, můžete soubor uložit jako STL a použít ho pro vytvoření fyzického objektu pomocí 3D tiskárny. Níže naleznete podrobnější instrukce k úpravě STL souboru:
Mějte na paměti, že specifické kroky a nástroje použité při úpravě STL souboru se budou odvíjet od softwaru, který používáte. Některé programy mají intuitivnější rozhraní, zatímco jiné nabízí pokročilé funkce pro složitější úpravy.
Prozkoumáním různých editorů STL a seznámením se s dostupnými funkcemi a nástroji si můžete najít nejvhodnější způsob práce, který bude vyhovovat vašim potřebám.
Dvě hlavní kategorie editorů STL souborů
Jak už jsme zmínili, existuje mnoho různých editorů STL souborů. Obecně se dají rozdělit do dvou hlavních kategorií: CAD software a nástroje pro úpravu síťových modelů.
#1. CAD software
CAD software (Computer Aided Design) byl původně vyvinut pro konstrukční návrhy. Nabízí přesné modelování a měření. Ačkoli CAD software není určen primárně pro tisk 3D modelů, lze ho pro úpravu STL souborů také využít.
#2. Nástroje pro úpravu síťových modelů
Nástroje pro úpravu síťových modelů jsou naopak speciálně vyvinuty pro modelování objektů s 2D povrchem a neobsahují plnou výplň. Často se používají pro čištění a opravu síťových modelů, vyplňování děr a manipulaci s body a okraji.
Někteří uživatelé upřednostňují přesnější měření a modelování plných těles, které nabízí CAD software. Jiní uživatelé naopak preferují specializované nástroje a funkce nástrojů pro úpravu síťových modelů. Nejlepší volba pro vás bude záviset na vašich konkrétních potřebách a preferencích.
Pro 3D modelování, úpravu a tisk STL souborů existuje několik nástrojů. Níže uvádíme několik bezplatných a uživatelsky přívětivých řešení, které můžete používat online. Pro úpravu a opravu vašeho 3D modelu se podívejte na následující nástroje a vyberte si jeden pro svůj další projekt.
Blender
Blender je známá a vysoce ceněná aplikace pro 3D modelování, která nabízí širokou škálu nástrojů a funkcí. S pomocí této aplikace mohou uživatelé snadno vytvářet 3D modely vhodné pro tisk od samého začátku. Úprava nebo oprava existujícího STL souboru je v Blenderu také poměrně snadná.
Kvůli komplexnosti a rozsáhlé nabídce funkcí se může uživatelům zpočátku zdát obtížné se s programem naučit pracovat. Pro zobrazení některých složitých modelů může být také potřeba výkonnější počítač. Nicméně nejlepší na tom je, že se jedná o bezplatný nástroj pro práci s 3D modely. Blender si můžete stáhnout pro Windows, macOS a Linux.
Jak upravit 3D model pomocí Blenderu:
- Nejprve si stáhněte, nainstalujte a spusťte Blender na vašem PC.
- Poté klikněte pravým tlačítkem na výchozí 3D kostku a odstraňte ji kliknutím na „Smazat“.

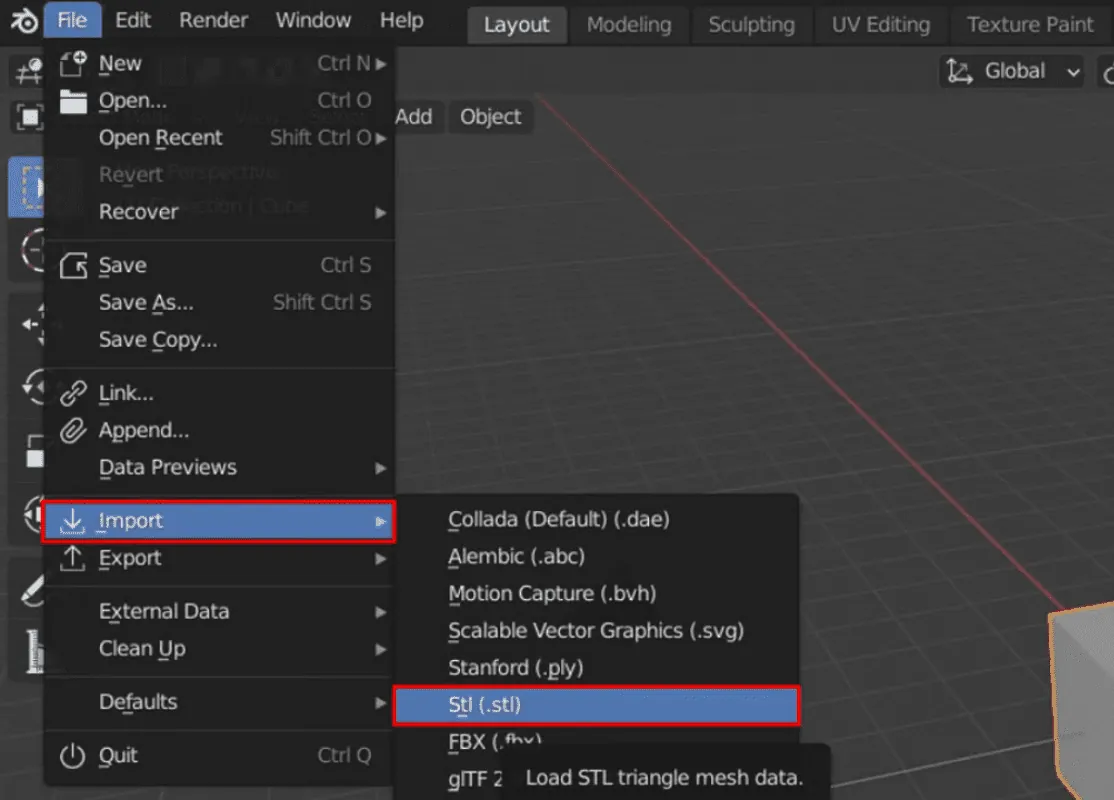

- Otevřete Blender a importujte svůj STL soubor. To provedete tak, že přejdete do „Soubor“ > „Import“ > „Stl“.
- Po importu STL souboru můžete pro úpravu 3D modelu použít různé nástroje a funkce.

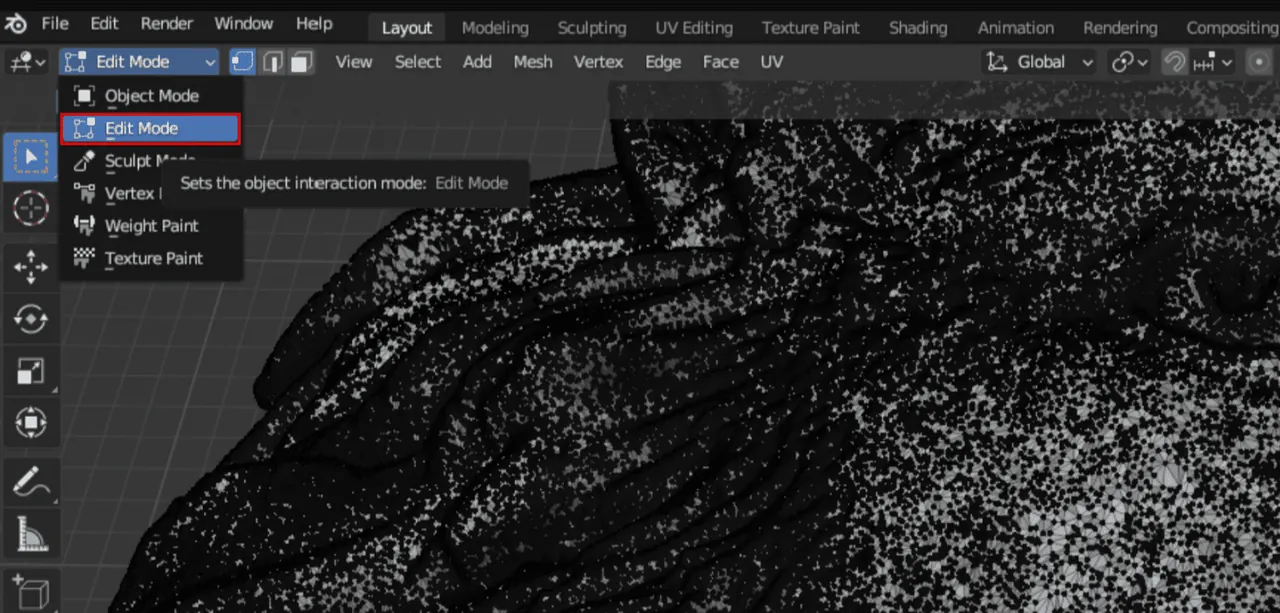

- Pro úpravu STL souboru je nejdříve potřeba přepnout objekt do editačního režimu. Potom se zobrazí všechny okraje.

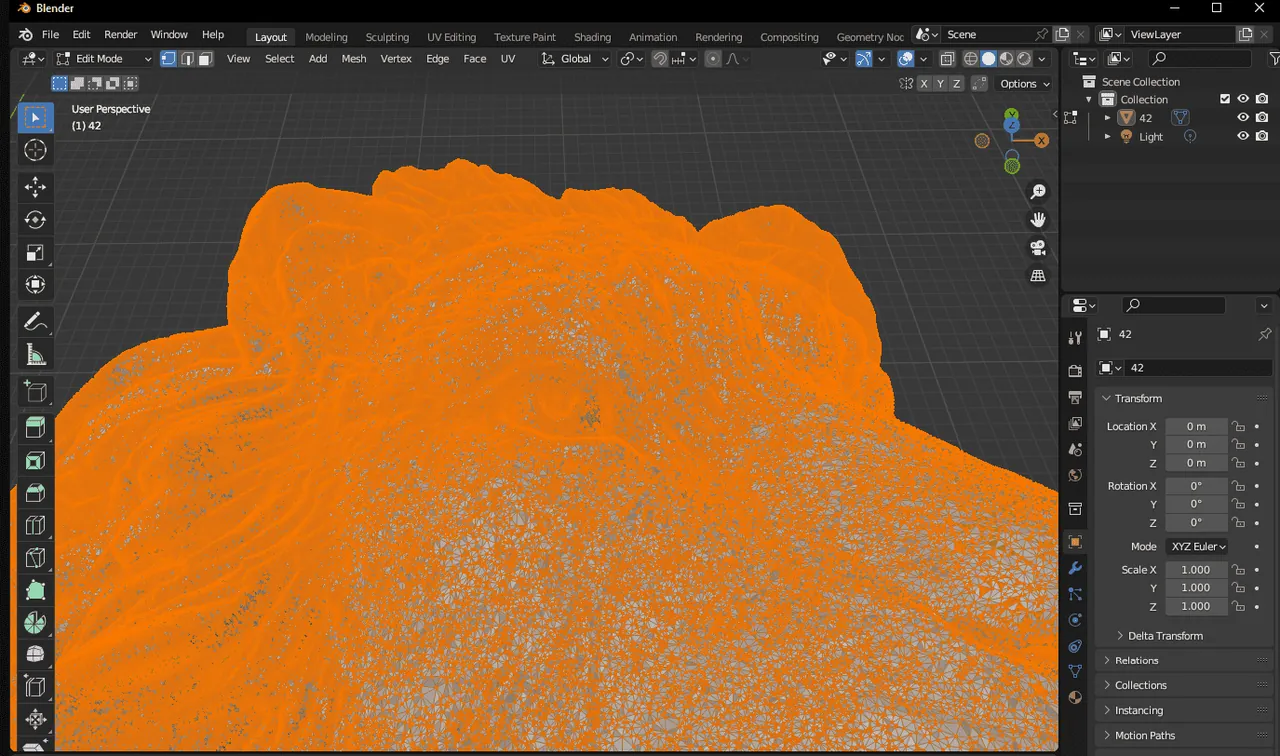

- Vyberte všechny prvky 3D modelu stisknutím klávesy „A“. Pomocí levého tlačítka myši můžete také označit konkrétní body, hrany nebo roviny.
- Nyní můžete přidávat nebo odebírat trojúhelníky, měnit tvar 3D modelu, měnit jeho velikost, rozdělovat ho na menší části, slučovat více modelů do jednoho, přidávat nebo odebírat díry a další prvky.

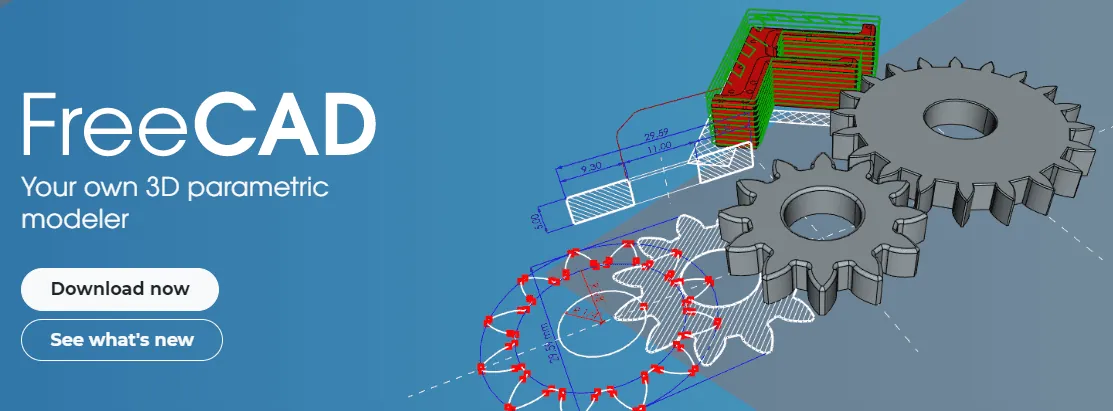

FreeCAD
FreeCAD je dalším open-source softwarem pro počítačové navrhování (CAD), který si můžete zdarma stáhnout. Začátečníci i zkušení 3D návrháři mohou tento software používat k vytváření jednoduchých i exkluzivních návrhů. Nabízí funkce, které jsou ideální pro strojní inženýry, kteří vytváří různé 3D modely.
Protože FreeCAD umožňuje parametrické 3D modelování, můžete svůj model snadno upravovat kontrolou předchozích úprav. Jediným omezením, které vás při používání tohoto softwaru může potkat, je zachycování struktur prvků. Tento software je kompatibilní a připravený ke stažení pro Windows, macOS a Linux.
Úprava STL souborů ve FreeCADu:
Stáhněte, nainstalujte a otevřete FreeCAD na svém PC a klikněte na „Soubor“ > „Nový“.
- Nyní klikněte na „Soubor“ > „Importovat“ a vyberte STL soubor. STL soubor se zobrazí v rozhraní softwaru FreeCAD.

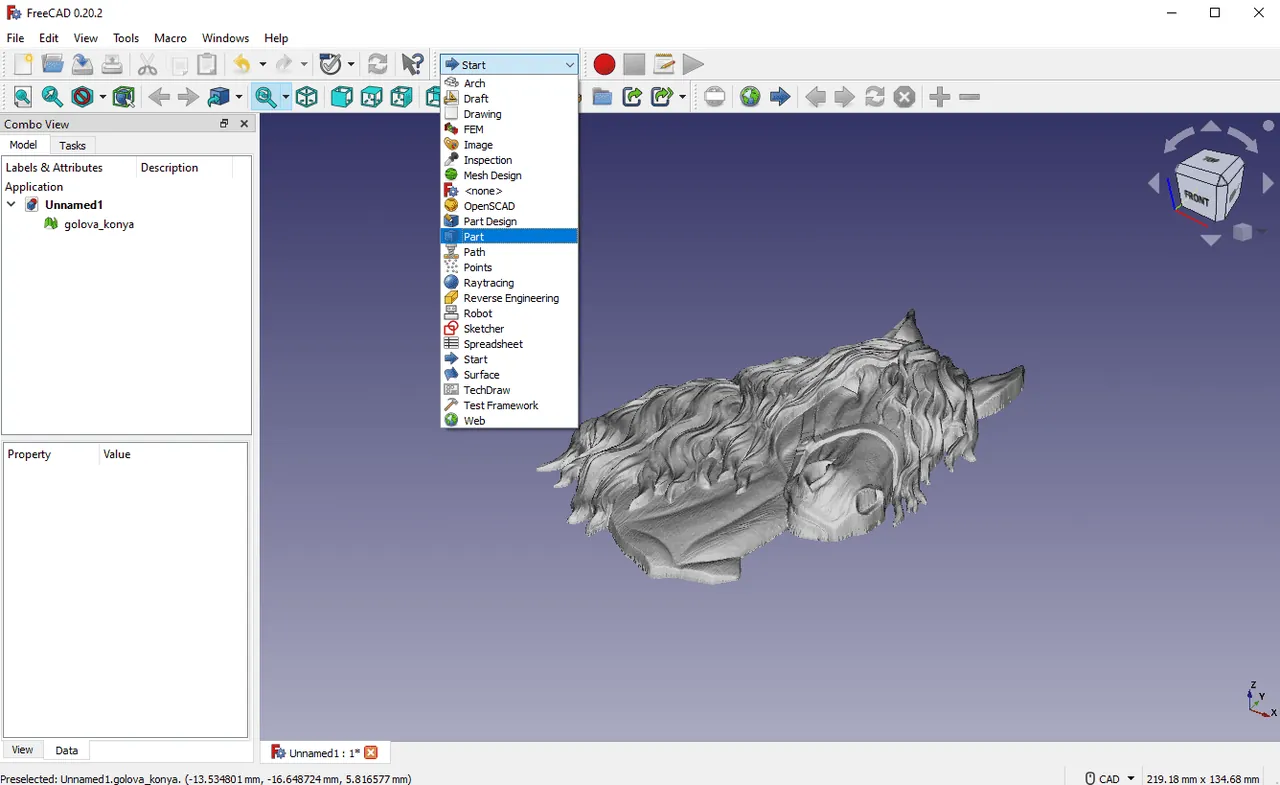

- Kliknutím na rozevírací nabídku a výběrem „Díl“ si můžete nastavit svůj pracovní stůl.

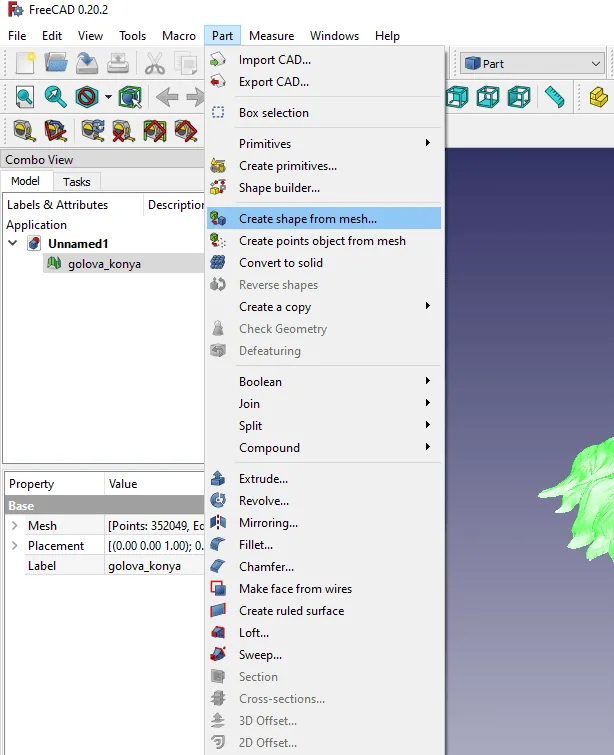

- Vyberte importovaný 3D model a klikněte na „Díl“ > „Vytvořit tvar ze sítě“, aby se váš importovaný model změnil na malé trojúhelníky. Zaškrtněte volbu „Sew shape“ a hodnotu tolerance ponechte beze změny.
- Nyní můžete odstranit importovaný síťový objekt. Váš objekt se bude v tuto chvíli skládat z trojúhelníků.

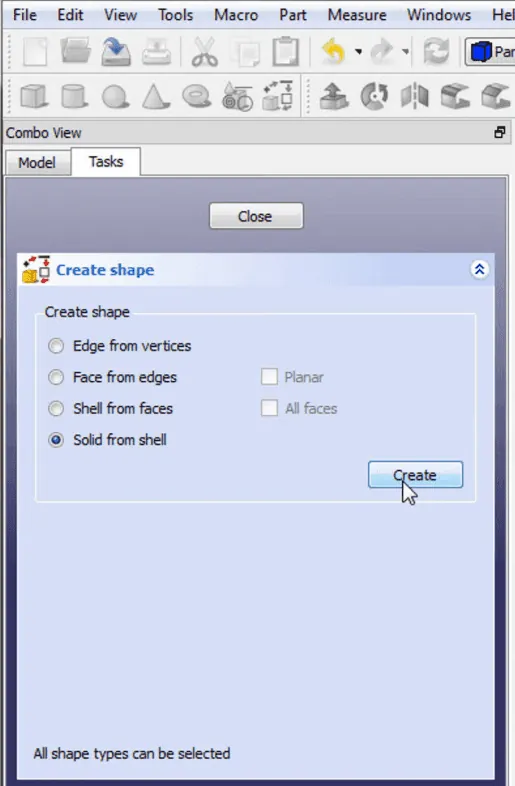

- Kliknutím na „Úlohy“ získáte pokročilý nástroj pro vytváření tvarů. V tomto okamžiku vyberte možnost „Plný“ ze „Skořepiny“. Vyberte libovolný trojúhelník na svém 3D modelu, klikněte na „Vytvořit“ a zavřete okno.
- Nakonec získáte pevný objekt z importovaného 3D obrázku, který můžete upravovat.
3D Slash
Dalším softwarem pro 3D modelování na našem seznamu je 3D Slash, který můžete používat online i offline. 3D modely můžete vytvářet pomocí klasické teorie stavebních bloků, podobně jako ve hře Minecraft. Jedná se o bezplatný nástroj, který umožňuje úpravu 3D modelů přímo v prohlížeči.
Pro příležitostné úpravy 3D modelu je to výborná volba. Můžete se tak vyhnout složitosti tradičních editorů STL souborů a používat tento nástroj pro práci s STL soubory. 3D Slash je kompatibilní s Windows, macOS, Linux a Raspberry Pi a je připraven ke stažení.
Úprava STL souborů s pomocí 3D Slash:
- Pro ovládání v prohlížeči přejděte na oficiální web 3D Slash a přihlaste se ke svému účtu.

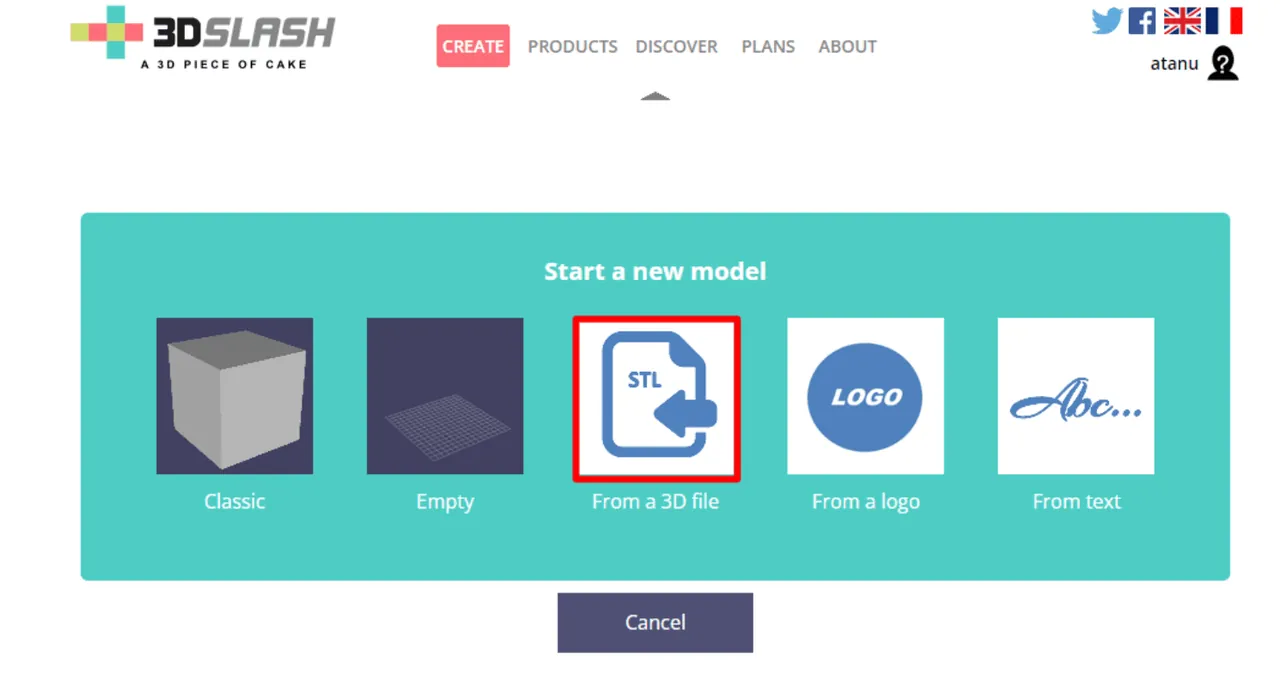

- Klikněte na ikonu složky a poté na „Vytvořit nový model“.
- Nyní vytvořte nový model a klikněte na možnost „Vytvořit 3D soubor“. STL soubor můžete buď přetáhnout, nebo nahrát.
- Nahraný STL soubor se automaticky změní na pixelovaný objekt. Nahraný 3D model můžete upravovat s pomocí softwaru 3D Slash.

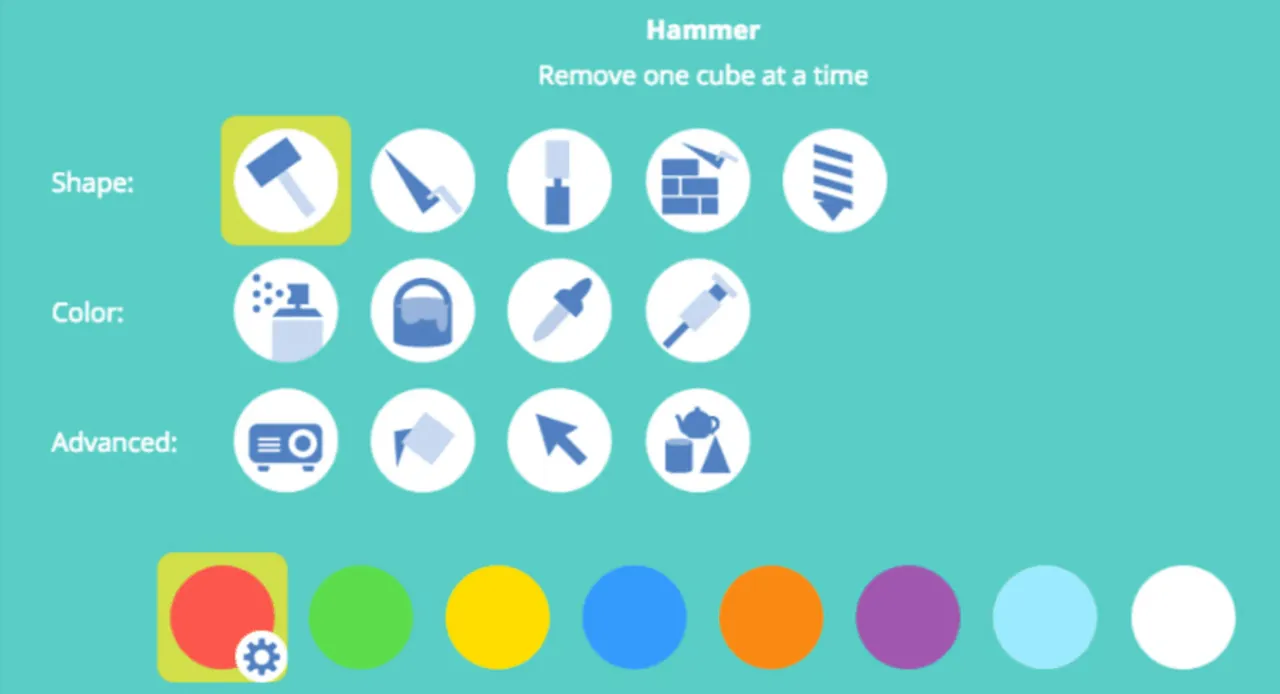

- V levém horním rohu rozhraní naleznete různé nástroje. Tyto nástroje můžete použít k úpravě 3D objektu podle svých preferencí.
SelfCAD
SelfCAD je bezplatný nástroj, který nabízí praktické uživatelské rozhraní, díky kterému je úprava STL souborů snadnější než u jiných editorů. Snadno si tak můžete osvojit pokročilé funkce a nástroje pro vytváření a úpravu 3D modelů. Pokud s 3D CAD softwarem teprve začínáte, může to být pro vás nejlepší volba pro tvorbu složitějších 3D modelů.

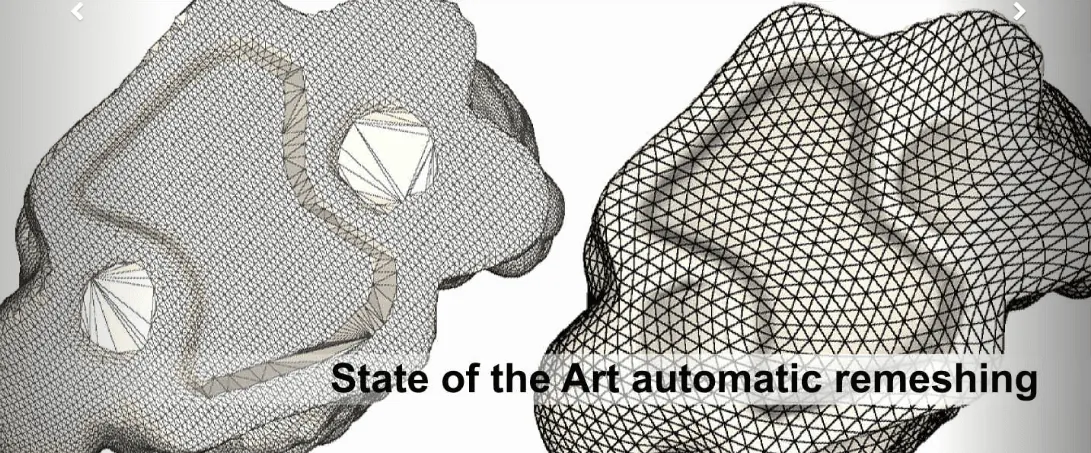

Další zmiňovanou funkcí tohoto nástroje je „Magic Fix“, který je výborný pro opravu síťových souborů. Nástroj také obsahuje předpřipravený řezač, který vám pomůže připravit STL soubor pro 3D tisk. Tento nástroj dokáže s menší námahou vytvořit mnohem realističtější 3D model. SelfCAD si můžete stáhnout z oficiálních stránek a je kompatibilní s macOS a Windows.
Úprava STL souborů pomocí SelfCADu:
- Přejděte na oficiální stránky SelfCADu a přihlaste se ke svému účtu (pokud jej máte).
- Nyní klikněte na „Nový projekt“ a začněte pracovat na svém projektu.

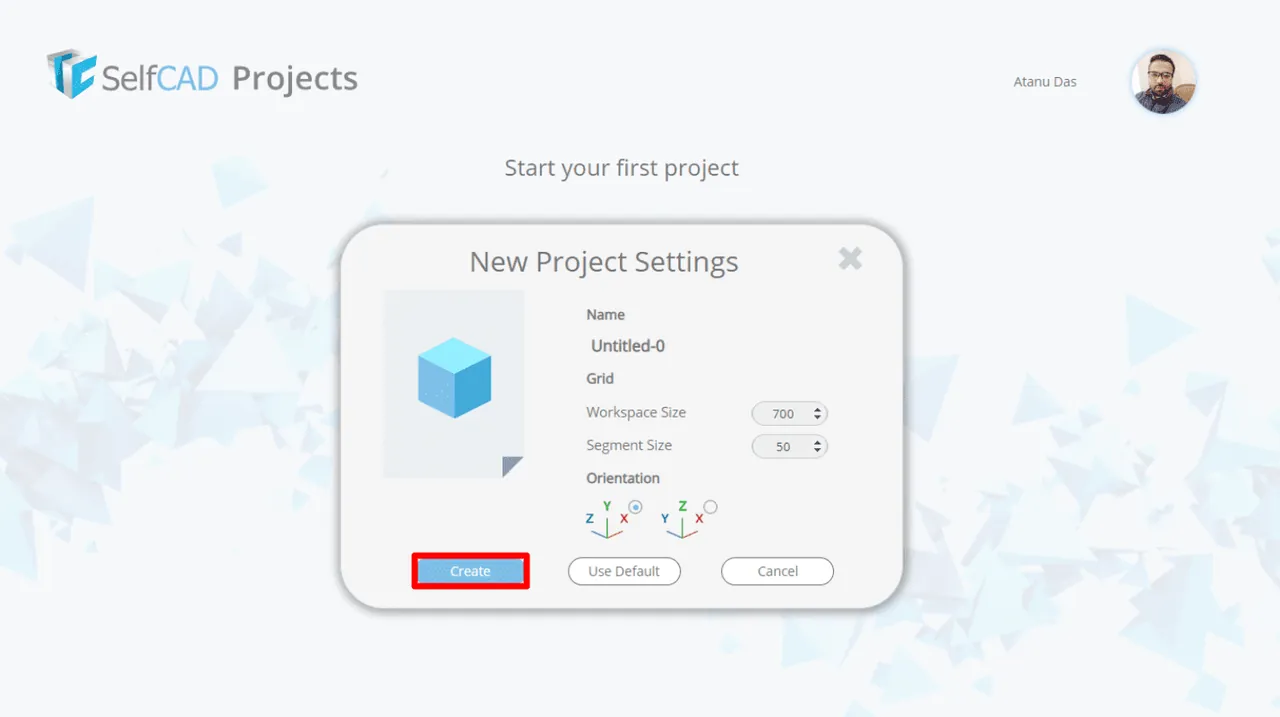

- Poté klikněte na „Vytvořit“.
- Dále importujte svůj STL soubor kliknutím na „Soubor“ > „Importovat“.

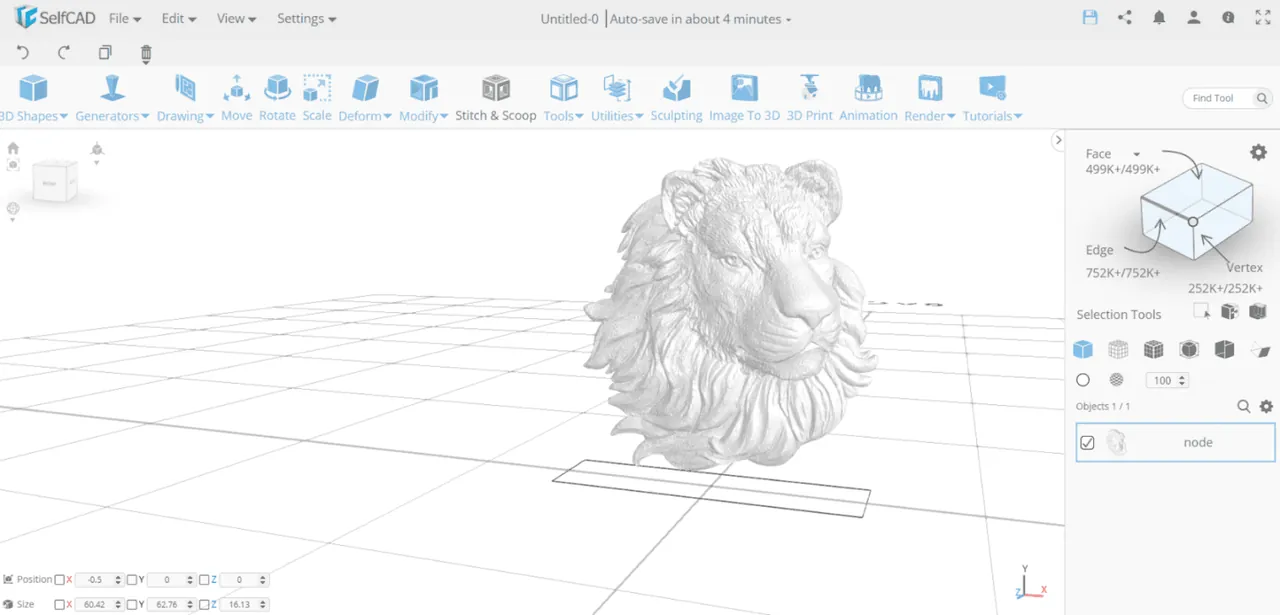

- Nyní můžete svůj STL soubor upravovat podle svých potřeb. Můžete měnit měřítko objektu, vytvářet díry, přidávat a měnit tvary, otáčet tvar a mnoho dalšího.
MeshLab
MeshLab zjednodušuje proces vytváření, úprav a úprav složitých 3D síťových souborů. Tato aplikace obsahuje všechny potřebné funkce pro úpravu, prohlížení a opravu vašeho STL souboru a dalších typů souborů.
Ačkoli pomocí této aplikace nemůžete vytvořit novou síť, umožňuje vám snadno kombinovat a opravovat STL soubory. MeshLab funguje na Windows (64x), macOS a Linux, a můžete si ho stáhnout z jejich oficiálních stránek.
Úprava 3D modelů pomocí MeshLabu:
- Nejprve musíte zkombinovat dvě různé sítě 3D modelu. Poté můžete odstranit nežádoucí části sítě a opravit 3D model.
- Načtěte oba 3D modely, které chcete zkombinovat, kliknutím na „Soubor“ > „Importovat síť“.

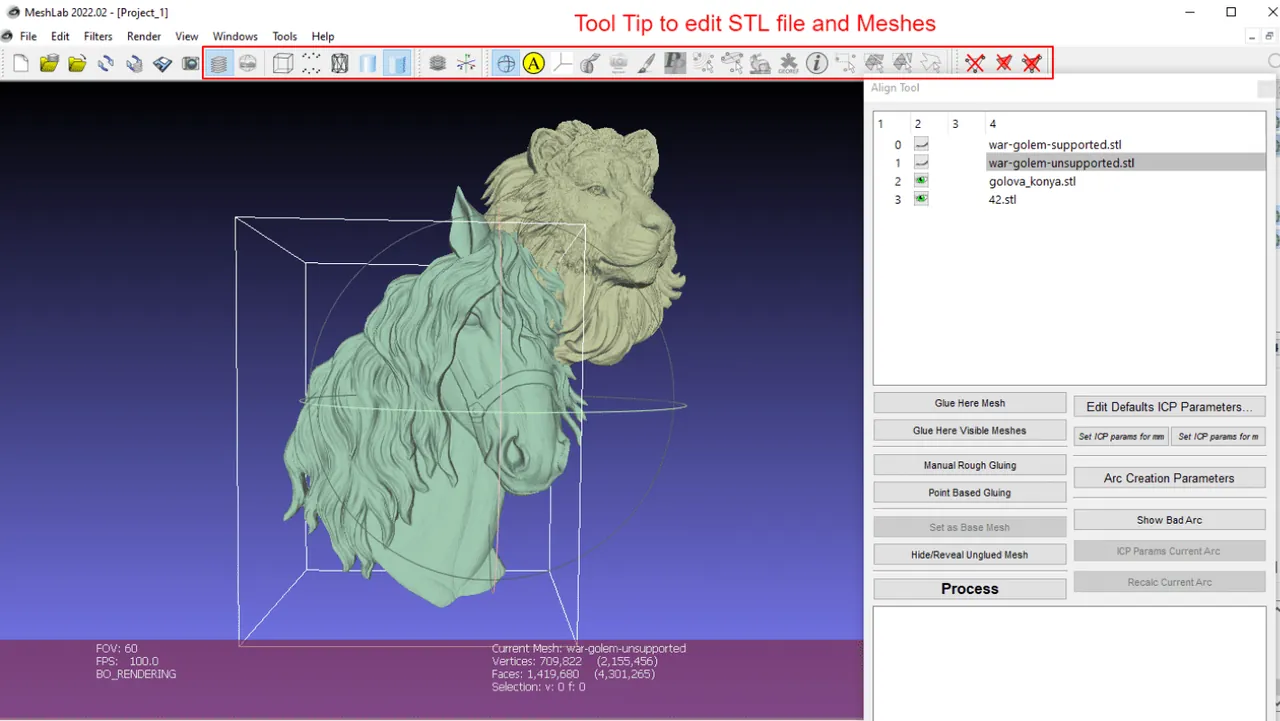

- Na panelu nástrojů klikněte na „Zobrazit vrstvy“ a vyberte své 3D modely.
- Nyní vyberte modely v nabídce vrstev a klikněte na „Nástroje manipulátoru“.
- Transformujte model stisknutím „T“, otočte model pomocí „R“ a změňte měřítko pomocí „S“.
- Objekt můžete posunout nebo otočit jiným směrem. Otočte objekt stisknutím klávesy „Escape“. Až budete s umístěním spokojeni, stiskněte znovu „Escape“ a transformujte.
- Umístění potvrďte stisknutím klávesy „Enter“.
- Když jsou všechny součásti správně umístěny, klikněte pravým tlačítkem na kombinovanou síť a klikněte na „Narovnat viditelnou vrstvu“. Poté zaškrtněte první tři možnosti a klikněte na „Použít“.
SketchUp
SketchUp, dříve známý jako Google SketchUp, je nyní ve vlastnictví společnosti Trimble Buildings. Bezplatná verze tohoto softwaru pro 3D modelování se nazývá SketchUp Make.
Jedná se o nejznámější nástroj, který můžete použít pro začátek v CAD navrhování. SketchUp je program kompatibilní se systémem Windows, který si můžete stáhnout nebo používat ve webovém prohlížeči.
SketchUp je vybavený různými funkcemi pro snadné vytvoření 3D modelu. Ačkoli nemůžete přímo vytvořit plný objekt nebo převést trojúhelníky vašeho STL souboru na čtverce, můžete si do tohoto programu nainstalovat doplňky, a tím tento nástroj zefektivnit pro úpravu a tisk 3D modelů.
Úprava STL souborů pomocí SketchUp:
- Nejprve přejděte na stránky SketchUp a klikněte na „Spustit modelování“ a přihlaste se pomocí svého Google účtu.
- Poté klikněte na „Vytvořit nový“.
- Nyní klikněte pravým tlačítkem myši na předem sestavený model a odstraňte jej.

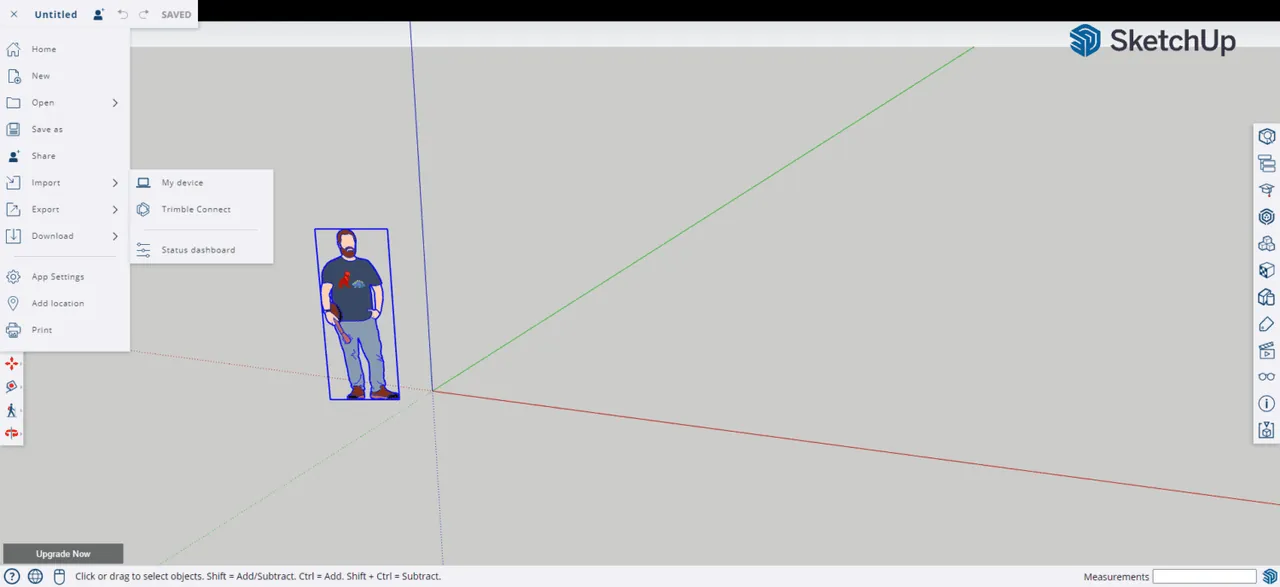

- Klikněte na tlačítko „Strouhanka“ v levém horním rohu a klikněte na „Importovat“. Nyní importujte svůj STL soubor.

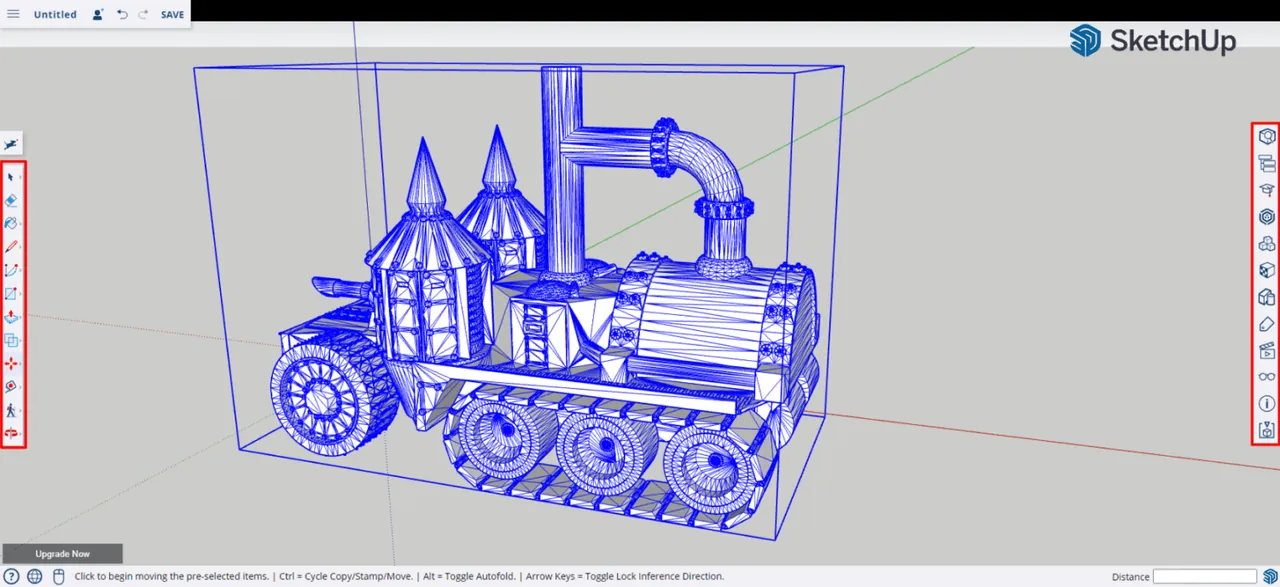

- Nyní můžete svůj STL soubor upravovat s pomocí nástrojů dostupných na pravé a levé straně uživatelského rozhraní.
SculptGL
SculptGL je aplikace, která funguje v prohlížeči a která je ideální pro začátky s 3D modelováním. Můžete s ní udělat první kroky s editorem STL souborů, který je zdarma k použití.
SculptGL neobsahuje složité funkce a obsahuje pouze základní nástroje pro úpravu a opravu STL souborů. Jako začátečník můžete začít svůj projekt s tímto nástrojem a pro budoucí 3D projekty si tak vyzkoušet různé možnosti.
Úprava STL souborů pomocí SuptGL:
- Přejděte na webovou stránku SculptGL a kliknutím na „Scene“ > „Clear Scene“ odstraňte výchozí 3D objekt.
- Klikněte na „Soubor (Import/Export)“ > „Přidat (obj, SGL, PLY, STL)“.

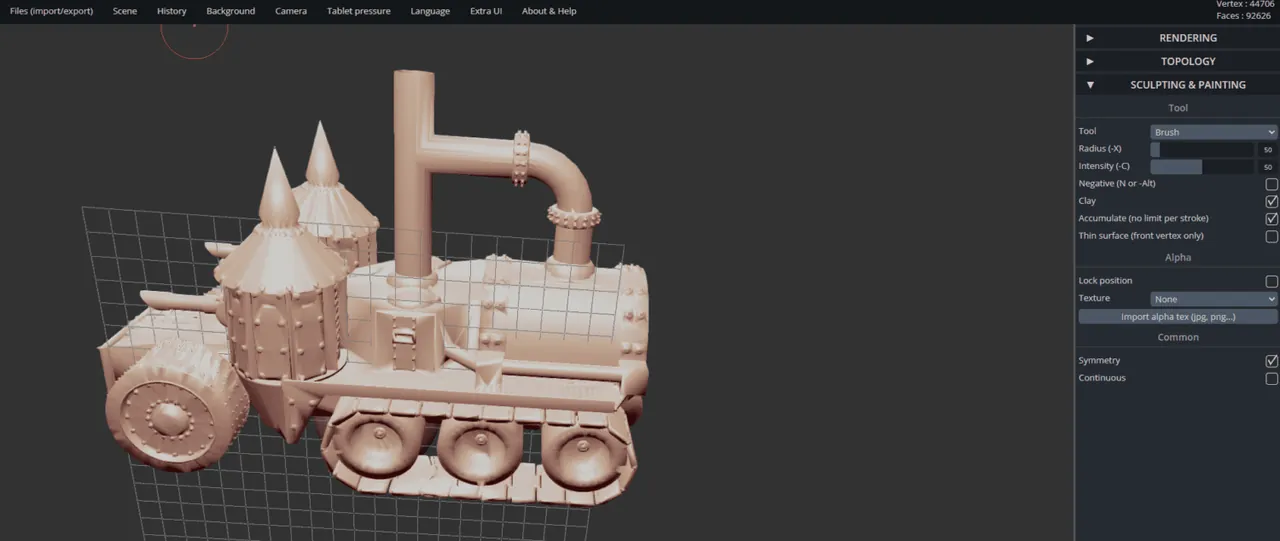

- Pro úpravu STL souboru použijte nástroje a možnosti umístěné na pravé straně.
- Pro minimalizaci pracovního zatížení můžete aktivovat tlačítko „Symetrie“.

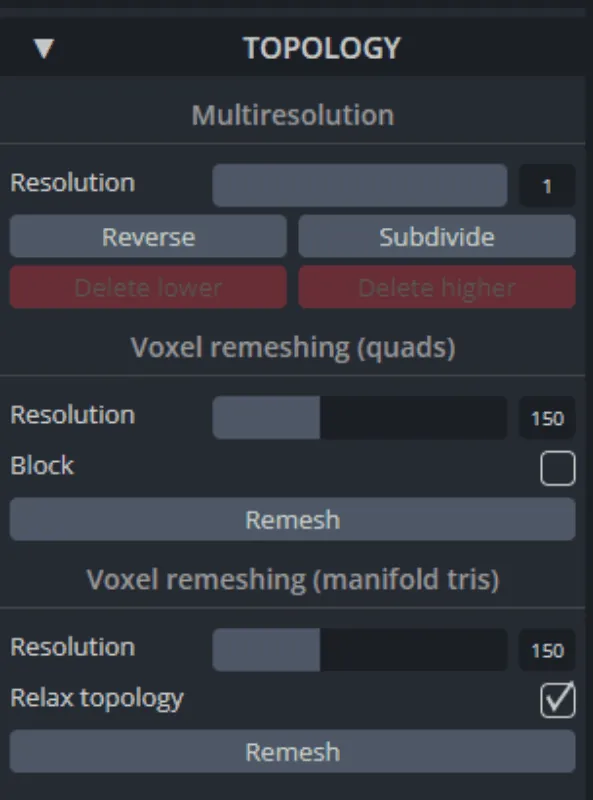

- Pokud chcete do modelu přidat malé detaily, můžete zvýšit rozlišení. Model můžete buď vybrat „Topologie“ > „Více rozlišení“ > „Rozdělit“, nebo „Znovu vytvořit síť“ tak, že vyberete rozlišení v části „Topologie“ > „Voxel Remeshing“ > „Rozlišení“ a kliknete na „Remesh“.
Závěrečné myšlenky
Protože většina 3D tiskáren podporuje STL soubory, jedná se o nepostradatelný formát pro 3D tiskařský průmysl. Úprava a oprava STL souboru nemusí být jednoduchá, pokud používáte složitý nástroj. Pouze se správným nástrojem můžete z STL souboru získat bezchybně sestavený 3D tištěný model.
V tomto článku jsme vám doporučili několik nejlepších nástrojů pro úpravu STL souborů, které vám pomohou s přípravou STL souborů pro 3D tisk. Tyto nástroje jsou uživatelsky přívětivé a bezplatné. Pusťte se tedy do svého dalšího 3D tiskařského projektu.
Můžete se také podívat na nejlepší 3D renderovací software pro profesionály.
