Použití softwaru pro návrh desek s plošnými spoji (PCB) je vynikající způsob, jak efektivně a bez chyb vytvářet vysoce kvalitní návrhy.
Bez tohoto softwaru mohou elektronickí inženýři a návrháři čelit mnoha potížím při navrhování všeho od začátku, montáži a čekání na schválení návrhu.
Na rozdíl od manuálních metod, které spotřebují spoustu času, úsilí a zdrojů, software PCB zefektivní vaši práci a zvýší produktivitu. Nemusíte se také bát rizik chyb, které zabíjejí čas a zdržují výrobu. Místo toho můžete použít software PCB k navrhování s rychlostí a přesností.
Pokud tedy chcete použít software pro návrh desek plošných spojů, na trhu je jich k dispozici mnoho, takže je obtížné vybrat si, co by bylo nejlepší pro vaše potřeby.
Nebojte se; nastínili jsme pro vás některé z nejlepších PCB softwaru na trhu.
Podívej se!
Table of Contents
Co jsou PCB?
Desky s plošnými spoji (PCB) jsou vrstvené sendvičové struktury skládající se z izolačních a vodivých vrstev. Je to v podstatě deska spojující různé elektrické komponenty a vytvářející elektrický obvod pro napájení vašeho elektronického zařízení.
Desky plošných spojů se používají téměř ve všech elektronických přístrojích a tvoří jejich stavební kameny. Používají se pro dvě hlavní funkce:
- Sestavit elektronické součástky na jejich vybraných místech na vnějších vrstvách pomocí pájení
- Chcete-li umožnit elektronické spojení mezi terminály komponent
Vodivé vrstvy jsou navrženy pomocí vodičů k zajištění elektrického spojení. Další proces je implementován pro přidání prokovů, což jsou elektrická spojení mezi různými měděnými vrstvami.
Desky plošných spojů podporují různé elektronické součástky mechanicky pomocí vodivých podložek navržených tak, aby mohly přijmout vývody součástek a elektricky je spojit pomocí rovin, tras a dalších prvků.
Co je software pro návrh PCB?
Design desky s plošnými spoji (PCB) se týká navrhování součástí PCB, jejich sestavení a směrování pro vytvoření elektrických spojení na desce s obvody pro napájení elektronických obvodů. A software, který vám s tím může pomoci, lze nazvat software pro návrh PCB.
Některé funkce softwaru PCB jsou:
- Editor schémat, který vám pomůže sestavit a upravit elektrické objekty, součástky, grafické objekty atd. na stránkách schémat
- 3D vizualizace a 2D schémata desky s plošnými spoji, abyste viděli, jak váš návrh vypadá, a pomohou vám identifikovat chyby a snadno upravovat součásti
- Autorouting pro automatické připojení různých bodů na PCB pro umožnění elektrického připojení
- Kontrola pravidel návrhu s pomocí různých nástrojů k identifikaci konstrukčních nedostatků a porušení (na základě směrnic průmyslu nebo společnosti), které mohou nastat problémy s napájením, signály, EMC atd.
- Funkce pro spolupráci pomáhají různým návrhářům pracovat na návrhu v reálném čase, provádět změny, přidávat komentáře, poskytovat zpětnou vazbu atd.
Návrh desky plošných spojů zahrnuje několik kroků:
- Umístění komponent: Můžete začít navrhovat PCB převedením schématu PCM na hmatatelnou desku plošných spojů. Budete muset použít své dovednosti při řešení problémů, abyste sestavili součásti na správných místech.
- Směrování: Toto je proces, při kterém vytvoříte elektrické spojení mezi různými součástmi na rozvržení desky plošných spojů. Směrování pro každou desku plošných spojů je jedinečné; proto najdete obvodové desky, které se od sebe liší.
- Integrace: V tomto okamžiku budete muset integrovat software ECAD a MCAD, jako je Eagle, Fusion 360 atd. Pomůže vám to sdílet váš návrh s vašimi strojními inženýry, kteří vyhodnotí, zda bude vyhovovat fyzickému uspořádání nebo ne.
Proč potřebujete PCB Design Software?
Mechanická struktura PCB může obsahovat složité části. Software pro návrh desek plošných spojů vám tedy pomůže tento proces navrhování desek plošných spojů zjednodušit, zrychlit, zefektivnit a zefektivnit.
Podívejme se na výhody softwaru pro návrh PCB podrobně.
Šetří čas
Navrhování všeho od nuly vyžaduje spoustu času a úsilí, protože musíte myslet na návrh, montáž a elektrické připojení od začátku.
Pokud však používáte software pro návrh PCB, můžete tento proces urychlit výběrem předem připravených návrhů, které jsou dodávány se softwarem. Na výběr máte spoustu možností, které nejlépe vyhovují vašim požadavkům na design. To výrazně ušetří čas při navrhování, a proto můžete také urychlit dodávku produktu.
Snadný proces
Použití speciálně vytvořeného softwaru pro návrh PCB pomáhá návrhářům snadno vytvářet vysoce kvalitní design. Ve svých návrzích mohou využít různé funkce softwaru, místo aby vše dělali ručně. Snižuje to jejich potíže a uvolňuje čas na investice do jiné inovativní práce.
Snadné testování výkonu návrhu
Vytvořením návrhu PCB cesta pro designéry nekončí. Jejich návrh projde testovací fází, kde inženýři ověří výkon a proveditelnost návrhů DPS. A ruční testování návrhů PCB je obtížný, pracný a časově náročný proces. Může také zahrnovat nepřesnosti, které mohou vést k vážným konstrukčním chybám a ke zhoršení kvality konečného produktu.
Použití softwaru pro návrh PCB vám však usnadní testování výkonu, síly a proveditelnosti vašeho návrhu prakticky v prostředí. Pomůže vám rychle odhalit problémy a chyby ve vašich návrzích s větší přesností. Výsledkem je, že můžete zlepšit design a vyrobit vysoce kvalitní produkt z vašeho pevného designu.
Lepší viditelnost
Manuální metody mohou být nedostatečné pro poskytnutí širších podrobností o vašem návrhu PCB. To může vést k tomu, že něco přehlédnete nebo zanecháte nějaké chyby. Pokud ale použijete software PCB, získáte fantastické funkce, jako je 3D vizualizace, abyste mohli zkontrolovat svůj návrh ze všech úhlů. Poskytne vám holistický pohled na každý jemnější detail vašeho návrhu, takže snadno odhalíte chyby.
Nákladově efektivní
Vytvoření návrhu desky plošných spojů, sestavení dílů, vytvoření elektrických spojů, testování návrhu a výroba produktu ručními prostředky může trvat značné doby. Všechny tyto procesy vyžadují čas a pracovní sílu, stroje, energii a peníze. A pokud máte provést změny ve svém návrhu, celkové výdaje se ještě zvýší.
Software pro návrh desek plošných spojů je nákladově efektivní přístup, který vám umožňuje provádět všechny procesy v rychlém čase a zároveň šetřit vaše zdroje a peníze. Je také snadné rychle provádět změny v softwaru a upravovat návrh v jakékoli fázi.
Aplikace softwaru pro návrh PCB
Software pro návrh desek plošných spojů pomáhá zlepšit rozvržení návrhu, včetně trasování, zarovnání součástí, kontroly pravidel atd. Tyto funkce vám pomohou zlepšit kvalitu návrhu desky plošných spojů a výsledkem je vysoce kvalitní výroba desek s plošnými spoji (PCB).
Software pro návrh desek plošných spojů používají elektronickí inženýři z korporace, nezávislí inženýři, podnikatelé inženýrů a elektronickí fandové pro různé případy použití. Některé z aplikací softwaru pro návrh PCB jsou:
- 3D vizualizace součástek: Software pro návrh PCB můžete použít k zachycení vadných součástek, které zasahují do vašeho elektrického obvodu. To nemusí být možné s 2D softwarem. Zjištěním problémů a jejich opravou v raných fázích můžete zabránit tomu, aby se návrh dostal do výrobního procesu nebo zbytečnému plýtvání časem a zdroji.
- Vizualizace struktury vrstev: Software pro návrh PCB můžete použít k vizualizaci struktury vrstev vašeho návrhu PCB. Pomůže vám vytvořit desku plošných spojů pro jednoho, dvě nebo více hráčů na základě vašich požadavků.
Pojďme nyní diskutovat o některém hlavním softwaru pro návrh PCB dostupném na trhu.
Altium Designer
Získejte nejvýkonnější software pro návrh PCB – Altium Designer – to je moderní a snadno se používá. Jeho návrhové prostředí umožňuje inženýrům prohlížet každý aspekt procesu návrhu, od nápadů a brainstormingu až po rozvržení desek plošných spojů, dokumentaci a výrobu.
Pro inženýry bude zajímavé pracovat s návrhovými nástroji a dodávat kvalitnější produkty ze stejného intuitivního prostředí. Můžete vytvořit soudržný a jediný model, který může fungovat jako centrální model pro manipulaci s vašimi daty v rámci modelu (rozvržení, schéma, simulace).
Altium Designer se integruje s dalšími ECAD/MCAD, jako jsou SOLIDWORKS, Autodesk Inventor, Autodesk Fusion 360 a PTC Creo Parametric. Jedná se o cloudovou platformu, která spojuje MCAD, týmovou práci, správu dat a návrh PCB.
Spolupracujte s lidmi na svém návrhu v reálném čase, kdykoli budete chtít, bez ohledu na to, kde se nacházíte, získejte zpětnou vazbu nebo komentáře a okamžitě pracujte na problémech. Všechny důležité soubory můžete uložit na centralizovaném místě, abyste se vyhnuli špatné komunikaci mezi týmy a podpořili úspěšnou produkci.
Kromě toho můžete pracovat v nativním 3D návrhu PCB interakcí s mechanickými návrháři ve 3D a fotorealistických prostředích. Software usnadní práci s týmem mechaniků díky spolupráci se softwarem MCAD. Díky tomu také zapomenete na výměnu souborů z jednoho softwaru do druhého, protože vše získáte v jediném nástroji.
Vyzkoušejte si bezplatnou zkušební verzi a otestujte funkce, které byste rádi měli v návrhovém softwaru. Můžete si vybrat z ročních a neomezených období předplatného.
Fusion 360
Fusion 360 obsahuje inženýrství, design, výrobu a elektroniku na jediné platformě. Jedná se o cloudovou platformu, kde můžete provádět návrhy PCB, CAD, CAE, CAM a 3D modelování. Dává vám produkty nebo nástroje, které chcete zajistit funkci, padnutí, tvar a hlavně estetiku.
Po návrhu desky plošných spojů zkontrolujte dopad svého návrhu zajištěním vyrobitelnosti pomocí nástrojů generativního návrhu a simulace. Pomocí integrovaného softwarového nástroje CAD a CAM můžete upravovat upínací prvky modelu a stávající prvky. Při používání softwaru cítíte flexibilitu, která vám umožňuje vyrábět kvalitní produkty bez námahy.
Vyhněte se používání manuálních elektronických pracovních postupů a výměny formátů souborů; máte Fusion 360, se kterým můžete pracovat, takže se nikdy nebudete snažit získat kompletní produkt bez chyb. Plně vybavený návrh plošných spojů, schématické zachycení a mechanický CAD vám poskytnou potřebné nástroje pro vytváření spolehlivých návrhů. Můžete také zkontrolovat výkon svého produktu pomocí simulačního softwaru a otestovat své návrhy před výrobou.
Fusion 360 vám nabízí geometrii připravenou pro CAD, takže nemusíte navrhovat od začátku. Geometrii můžete začít generovat zadáním vstupů, jako jsou parametry, materiály, výrobní metody a cenová omezení. Nedovolte, aby vaše časová pásma, recenze a umístění prodlužovaly váš výrobní proces. Místo toho si prohlédněte všechny návrhy a data v jediném softwaru pro správu dat.

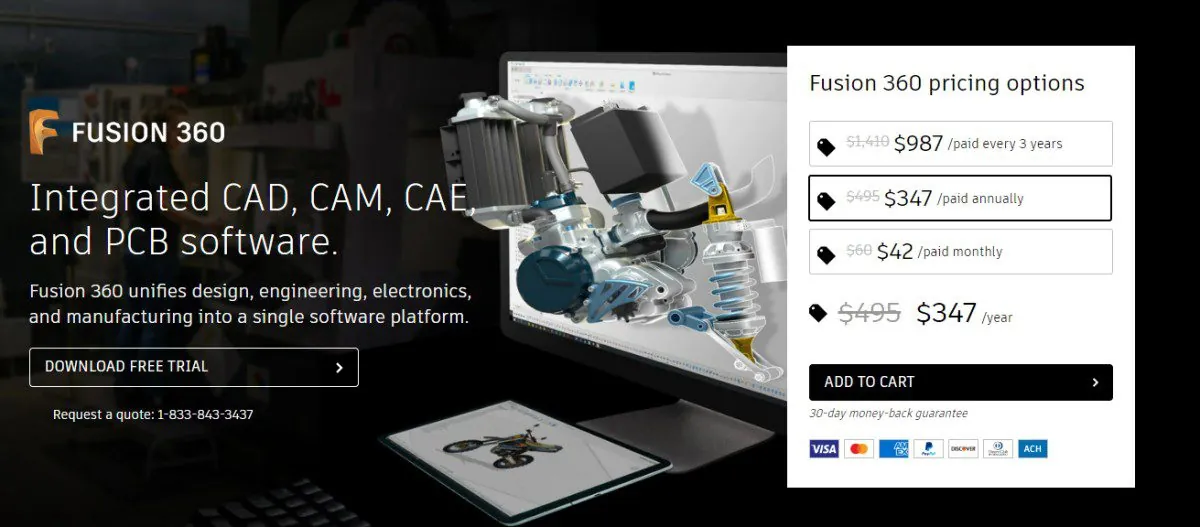

Mají tři cenové možnosti počínaje měsíčním plánem 42 USD až tříletým plánem 987 USD. Stáhněte si bezplatnou zkušební verzi jako majitel firmy nebo student.
Siemens PCBflow
Snižte počet iterací návrhu s Siemens PCBflow bezpečný cloudový nástroj PCB DFM založený na omezeních výrobce. Poskytuje vám automatizované online DFM se skutečnými daty a podrobnými chybovými zprávami, abyste lépe porozuměli a pracovali chytřeji. Získáte také flexibilitu pro spuštění více DFM v průběhu procesu bez čekání na výrobce.
PCBflow je poháněno Valor NPI. Ať už jste startup nebo podnik, DFM je přístupný pro každého. Je navržen tak, aby šetřil zdroje a čas při dodávání vysoce kvalitních produktů. S častou analýzou DFM můžete ušetřit hodiny a získat konečný produkt včas, aniž by došlo ke snížení kvality.
Zaregistrujte se a absolvujte zkušební jízdu. Pokud se vám software líbí, vyberte si plán předplatného, který nejlépe vyhovuje vašim potřebám návrhu.
DipTrace
DipTrace poskytuje intuitivní rozhraní, takže se můžete soustředit na projekty, které mají být dokončeny v určeném časovém rámci. Tento software pro návrh PCB poskytuje požadované funkce, jako je diferenciální směrování, hierarchická schémata, kompatibilita ODB++, STEP 3D a hloubková pravidla s kontrolou DRC.
Snadná výměna dat pomocí Altium, OrCAD, výrobních nástrojů, 2D/3D CAD, PADS a Eagle. Má široké možnosti importu a exportu, takže můžete své schéma snadno převést na PCB a zpět. Kromě toho se můžete zapojit do svých návrhářských schopností pomocí směrovače založeného na tvaru a ručního směrování.
V rozložení PCB získáte vysokorychlostní signály, 3D náhled, Gerber, STEP export a další. Vytvářejte a importujte komponenty z knihovny DipTrace, která také poskytuje šablony připravené k použití, generátor vzorů IPC-7351 a editační nástroje. Jeho knihovna také obsahuje 1 60 000 zabalených součástí a více než 10 milionů dílů.
DipTrace vám umožňuje zkontrolovat váš návrh v jakékoli fázi procesu vývoje. Nabízí také nástroje pro generování 3D modelů a více než 11 000 modelů balíčků.
Začněte s plně funkční 30denní bezplatnou zkušební verzí, která je nyní k dispozici ve Windows 32, Windows 64 a macOS. Pokud se vám to líbí, získejte placené předplatné za 75 $ za 300 pinů a dvě vrstvy signálu.
Ultiboard

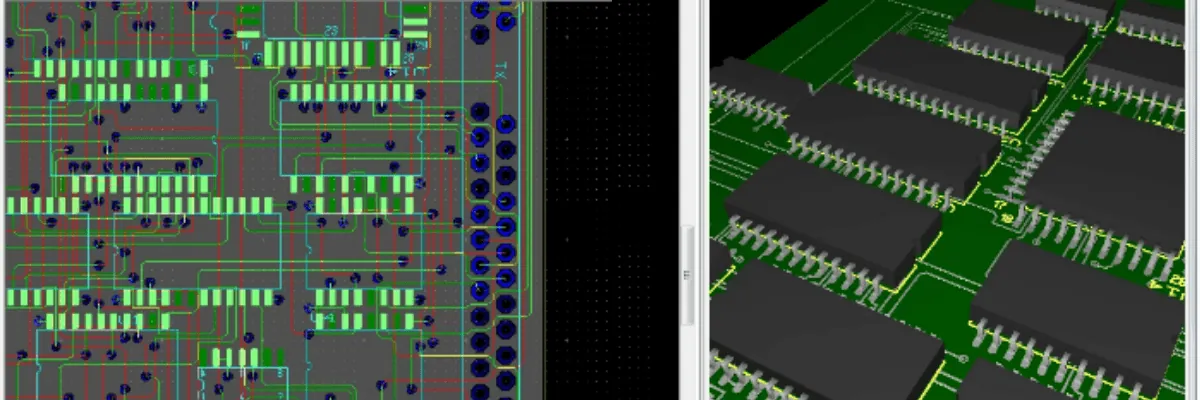

Ultiboard je software pro návrh PCB, který nabízí efektivní směrování a rozvržení návrhu s přizpůsobitelným prostředím. Konstrukce desky s plošnými spoji se integruje s Multisim a umožňuje vývoj prototypu PCB. Můžete použít jeho flexibilní nástroje k navrhování a ruční přesnost k definování kritických prvků desky.
Automatizovaná funkčnost Ultiboard vám pomůže rychle dokončit celý váš návrh. Jeho pokročilí průvodci návrhem, panel nástrojů a tabulkový procesor vám umožní snadno spravovat, definovat a ovládat jakékoli rozvržení desky. Kromě toho vám anotace vpřed-vzad pomáhá při lepší správě iterací.
Můžete exportovat standardní soubory, jako jsou DXF a Gerber, a dokončit tak tok návrhu (schéma až po rozložení). Kromě toho Ultiboard poskytuje mnoho elektronických řešení, takže při navrhování a výrobě elektronických součástek nikdy nezůstanete pozadu.
Vyberte si verzi softwaru, definujte licenční období, trvání a způsob doručení a kupte si předplatné. Podporuje anglický jazyk a operační systém Windows.
OrCAD
Získejte komplexní řešení návrhu PCB s OrCAD PCB Designer, který poskytuje technologii trasy a pokročilou platformu. Obsahuje technologie, jako jsou knihovnické nástroje, integrita signálu, automatické směrování, správce omezení, schématické zachycení, úpravy PCB, směrování a simulace obvodů se smíšeným signálem.
Maximalizujte svou produktivitu pomocí inteligentních, interaktivních a automatických úprav leptu OrCAD a také možností umístění. Kromě toho urychlete proces návrhu a maximalizujte produkci díky těsné integraci aplikací a rozsáhlým funkcím, které zajišťují integritu dat.
Kromě toho použijte správu omezení, abyste zajistili, že váš návrh splňuje určité požadavky na základě oblasti, páru, pravidel délky atd. Můžete také vytvořit most mezi toky MCAD a ECAD, abyste získali dokonalé návrhové prostředí podle vašich potřeb s podporou STEP, IDX a IPC-2581. Kromě toho můžete své návrhy snadno analyzovat pomocí analogových, omezujících návrhových toků, smíšeného signálu a integrovaného SI, abyste splnili své cíle.
Získejte přístup ke kompletní verzi vydání zdarma, včetně OrCAD Capture CIS, OrCAD PSpice Designer, OrCAD Sigrity ERC, OrCAD PCB Designer Professional a dalších.
KiCAD EDA
KiCAD EDA je open source a multiplatformní platforma pro automatizaci návrhu elektroniky. Editor schémat KiCADu podporuje základní schémata i komplexní návrh. Pomůže vám vytvořit si vlastní symboly nebo si vybrat z tisíců možností dostupných v oficiální knihovně.
Po dokončení návrhu ověřte pomocí kontroly elektrických pravidel a integrovaného simulátoru SPICE. Jeho PCB editor je dostatečně jednoduchý na to, aby usnadnil navrhování, i když jste v softwaru noví. Navíc je výkonný pro složité návrhy.
Vylepšená vizualizace, nástroje pro výběr a interaktivní směrovač usnadňují vaše úlohy rozvržení. Jeho 3D prohlížeč vám také umožňuje zkontrolovat správné mechanické uložení a umožňuje vám zobrazit náhled konečného produktu.
Kromě toho má KiCad EDA vestavěný raytracer spolu s přizpůsobitelnými možnostmi osvětlení, takže můžete vytvářet skutečné obrázky a sdílet je se svými kolegy nebo týmy, abyste ukázali svou práci. Tento software také podporuje různé OS, jako je Ubuntu, macOS, Windows, Debian, Arch Linux, FreeBSD, Fedora atd.
Stáhněte si bezplatnou verzi a začněte navrhovat.
Závěr
Software pro návrh desek plošných spojů vám může pomoci snadno a efektivně navrhnout desky s plošnými spoji a zároveň ušetřit značný čas a zdroje. Pomůže vám také zkontrolovat výkon vašeho návrhu a opravit jej v raných fázích, abyste mohli do výrobních fází posílat pouze vysoce kvalitní návrhy. V důsledku toho můžete vyrábět robustní a spolehlivé desky plošných spojů, které dobře fungují na elektrických zařízeních.
Vyberte si software pro návrh PCB z výše uvedených možností moudře a mějte na paměti, že vznikající technologie časem rostou a potřeby spotřebitelů se často mění. Při výběru softwaru pro návrh PCB tedy předvídejte své požadavky na design a výzvy a užívejte si navrhování desek plošných spojů!
