Databáze je nedílnou součástí softwaru/webové aplikace, protože uchovává důležité informace, jako jsou registrace, zákaznická data a transakční data, abychom zmínili alespoň některé. Diagramy ER pomáhají při navrhování databází tak, aby splňovaly požadavky.
Databáze umožňuje správci a uživatelům webových aplikací získávat data z daného webu/webové aplikace.
Než se softwarová aplikace spustí, projde různými kroky, jako je návrh, vývoj a testování. K vizuální reprezentaci databáze se používají diagramy vztahů entit (ERD).
Table of Contents
Co jsou ER diagramy
Diagramy vztahů entit, známé také jako ER diagramy, ERD nebo ER modely, jsou strukturální diagramy, které se používají k návrhu databází. Diagramy ER mají různé konektory a symboly, které vizualizují všechny hlavní entity v požadovaném systému a vzájemné vztahy mezi těmito entitami.
Entity se mohou v jednotlivých webových aplikacích lišit. Například, pokud máme systém řízení školy, můžeme mít různé entity s různými rolemi, jako jsou admin, studenti, učitelé a předměty. Na druhou stranu, pokud se jedná o platformu eCommerce, budeme mít entity jako admin, uživatelé/zákazníci a produkty.
Typický ER diagram bude mít symboly, jako jsou obdélníky a spojnice, které přicházejí s různými styly znázorňujícími entity, jejich atributy a vzájemné vztahy s nimi spojené.
Výhody ER diagramů
- Explicitní vizuální reprezentace. Uživatelé mohou snadno pochopit strukturu databáze kontrolou ER diagramu.
- ER diagramy jsou flexibilní. Design se může měnit, jak webová aplikace roste. ER diagram je flexibilní, aby se postaral o takové potřeby.
- Jednoduché na pochopení. Pokud rozumíte různým symbolům v ER diagramu, je snadné porozumět vztahům.
- Zefektivňuje komunikaci. ER diagram usnadňuje uživatelům porozumět vztahu mezi různými entitami v databázi. Uživatelé mohou vždy studovat standardní symboly na diagramu, aby pochopili, jak spolu různé entity komunikují.
Kdo může používat nástroje ER diagramů
Návrháři databází
Návrhář databáze má za úkol vytvořit vizuální reprezentaci toho, jak bude databáze vypadat. Pokud databáze již existuje a chcete ji vylepšit, není moudré ji měnit přímo bez jasného plánu. ERD pomáhá návrhářům identifikovat nedostatky a chyby a provést změny před provedením změn v databázi.
Tvůrci databází
Jakmile je databáze navržena, jsou vývojáři pověřeni jejím skutečným vytvořením. Tvůrci databáze budou vždy odkazovat na ER diagram, aby určili entity a vztahy pro vytvoření funkční databáze.
Debuggery databáze
Identifikace chyb v databázi může být náročná, zvláště pokud je webová aplikace velká a má mnoho tabulek. ERD pomáhá ladicímu programu vizualizovat schéma databáze a získat obrázek celé databáze.
Vlastnosti nástrojů ER Diagram
Mělo by mít více možností vytváření diagramů
Diagramy pracovních postupů, diagramy ER, diagramy UML a vývojové diagramy jsou jen příklady diagramů, které můžete kreslit pomocí nástrojů pro vytváření diagramů. Ideální nástroj pro kreslení ER by měl podporovat modelování různých databázových objektů, jako jsou tabulky, vztahy one-to-many (1:M) a one-to-one (1:1), pohledy, spouštěče, sekvence a procedury, popř. jinak skončíte s neúplným diagramem.
Podpora databázového stroje
S růstem vaší webové aplikace pravděpodobně budete používat různé databázové stroje. Ideální tvůrce diagramů ER by měl rozumět různým datovým motorům, aby mohl ověřit datový model na základě poskytnutých omezení.
Nástroj pro import
Někdy můžete pracovat s již existující databází jako databázový inženýr. Vaším úkolem bude vyladit nebo upgradovat komponenty databáze ze stávajících souborů. Většina moderních nástrojů přichází s funkcí „reverzního inženýrství“, která vám umožňuje importovat existující databázi a provádět změny.
Níže jsou nejlepší tvůrci ER diagramů na současném trhu.
Lucidchart
Lucidchart je tvůrce ER diagramů se šablonami, symboly a notacemi, které vám pomohou vizualizovat databázi. Lucidchart má rozhraní drag-and-drop, které usnadňuje použití, i když nejste umělec.
Klíčové vlastnosti
- Spolupráce v reálném čase. Databázoví inženýři by měli být dobrými spolupracovníky. Lucidchart přichází s nástrojem pro spolupráci, který umožňuje změny v reálném čase.
- Funkce importu. Lucidchart vám umožňuje importovat vaše data, která pak automaticky vytvoří vaše modely a připojení. Tato funkce také aktualizuje tyto modely, kdykoli aktualizujete svá data.
- Přizpůsobitelné šablony. Lucidchart má připravené šablony, které si můžete snadno přizpůsobit, abyste vytvořili své modely a jejich vztahy.
Ceny Lucidchart začínají od 7,95 $/měsíc a nabízí také bezplatný plán s omezenými funkcemi.
Vytvořit
Creately se prezentuje jako vizuální pracoviště. Rozhraní přetahování se hodí při vytváření diagramů, grafů a vztahů v databázi.
Klíčové vlastnosti
- Přizpůsobitelné šablony ER diagramů. Nemusíte vše vytvářet od začátku, protože existují šablony, které si můžete přizpůsobit tak, aby vyhovovaly vašemu projektu.
- Vizuální spolupráce v reálném čase. Pokud pracujete jako tým, nemusíte se bát, protože můžete pozvat členy a začít pracovat okamžitě.
- Své modely můžete znovu použít. Nemusíte pokaždé vytvářet modely od začátku, protože můžete znovu použít ty stávající. Můžete také vytvářet opakovaně použitelné šablony, abyste zkrátili dobu návrhu databáze.
Creately má bezplatný plán s placenými plány od 4 $ měsíčně.
Smartdraw

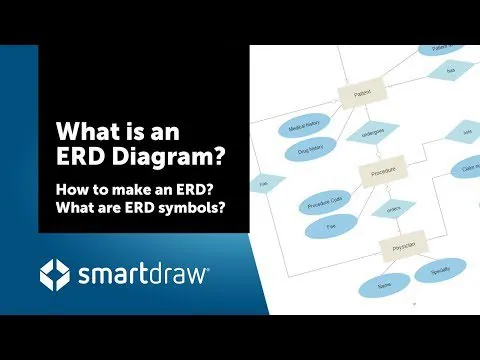

Smartdraw je webová aplikace pro vytváření diagramů ER. Tento nástroj má funkci přetažení a lze jej integrovat s různými aplikacemi, jako je Microsoft Office, G Suite a Confluence.
Klíčové vlastnosti
- Automatické generování. Vše, co potřebujete, je importovat soubor CSV s definicemi tabulek a spustit automatické rozšíření databáze ERD pro vytvoření vizuální reprezentace databáze.
- Integrace s jinými aplikacemi. Chcete-li zefektivnit svůj pracovní postup, můžete Smartdraw propojit s různými aplikacemi od společností Microsoft, Atlassian a Google.
Cena Smartdraw začíná od 9,95 $ za individuální plán.
Canva

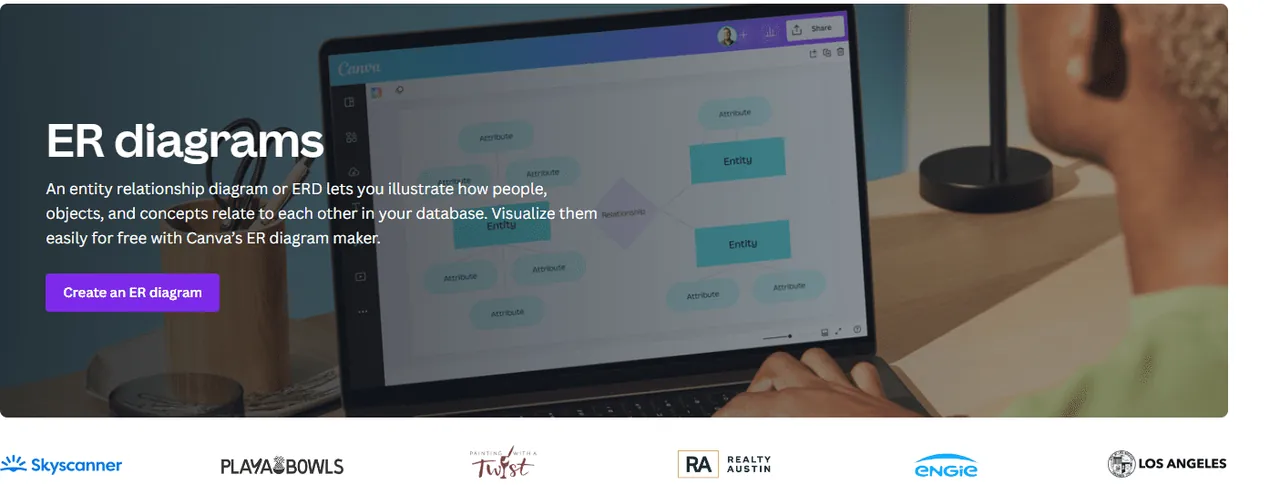

Canva, jeden z nejpopulárnějších návrhářských nástrojů, lze také použít pro vytváření diagramů ER pomocí nástroje Canva ER Tool.
Klíčové vlastnosti
- Více než 20 profesionálních grafů. Pokud vaše ERD vyžaduje graf, existují grafy, ze kterých si můžete vybrat.
- Profesionálně navržené šablony. Canva ERD maker přichází se šablonami, které si můžete snadno přizpůsobit tak, aby vyhovovaly vašim potřebám.
Canva má bezplatný plán, zatímco placené plány začínají od 6,49 $ měsíčně.
Vizuální paradigma online

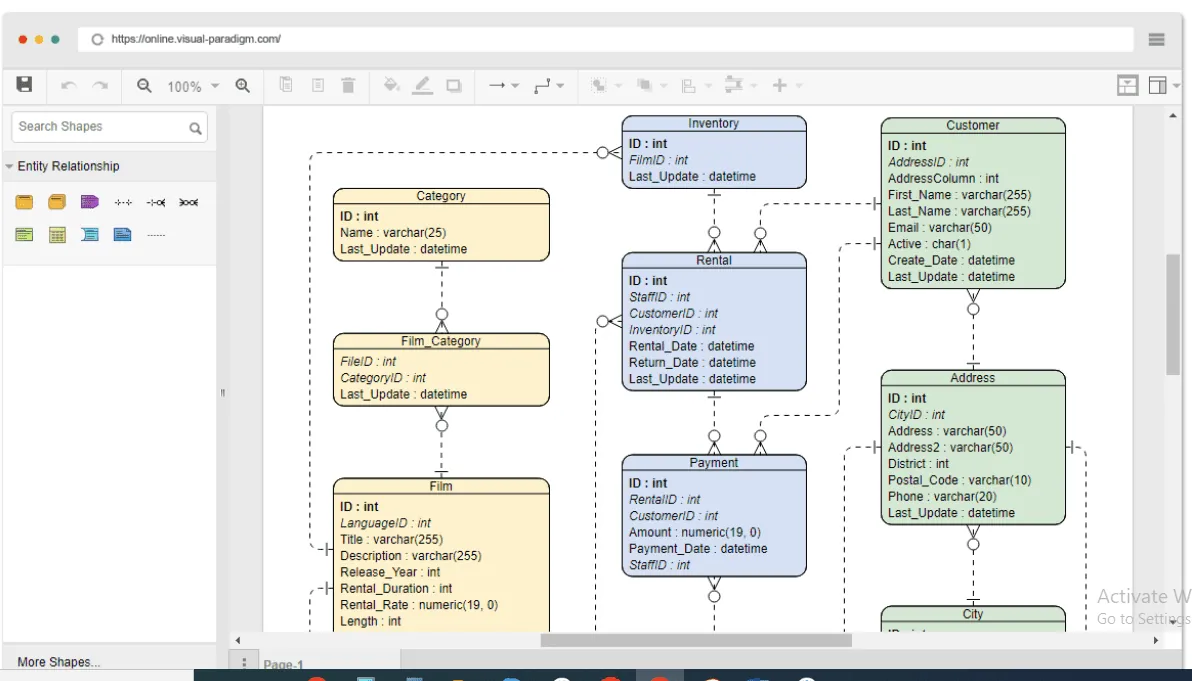

Nástroj Visual Paradigm Online ERD je dodáván s různými symboly a konektory, které vám umožní vytvářet průmyslové standardní a profesionální modely ER. Pomocí tohoto nástroje můžete vytvářet koncepční, logické nebo fyzické datové modely.
Klíčové vlastnosti
- Mnoho šablon na výběr. Nemusíte se bát, pokud jste nikdy nepoužili nástroj pro vytváření diagramů ER, protože Visual Paradigm má na výběr přes 2000 šablon. Vyberte šablonu a začněte přizpůsobovat.
- Funkce spolupráce. Pozváním členů týmu do tohoto nástroje můžete získat okamžitou zpětnou vazbu ke svým návrhům.
Visual Paradigm má bezplatný plán s placenými plány od 4 $ měsíčně.
Vizuální paradigma

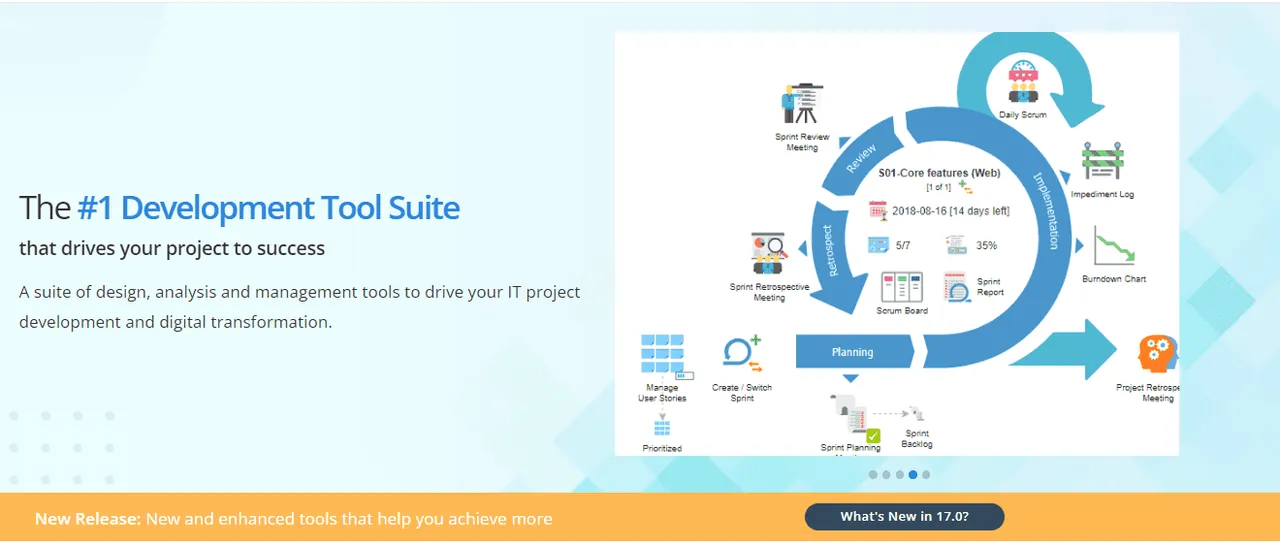

Visual Paradigm je nástroj pro vytváření diagramů ER, který můžete použít k vytvoření různých diagramů. Tento nástroj přetahování usnadňuje vytváření vizuální reprezentace vašich modelů, i když nejste profesionální designér.
Klíčové vlastnosti
- Sweeper a magnet. Funkce Sweeper umožňuje pohodlně rozšířit prostor mezi prvky diagramu. Magnet vám na druhé straně umožňuje zmenšit prostor mezi vašimi prvky přetažením.
- Barva Legenda. Pomocí Color Legend můžete vizuálně reprezentovat prioritu, vývojové fáze a úrovně zralosti v ERD.
- Kopírka formátu. Replikování nastavení stylu z jednoho tvaru do druhého může být časově náročné. Format Copier vám umožňuje replikovat nastavení stylu písma, čáry a výplně vašeho ERD.
Cena Visual Paradigm začíná od 4 $ měsíčně.

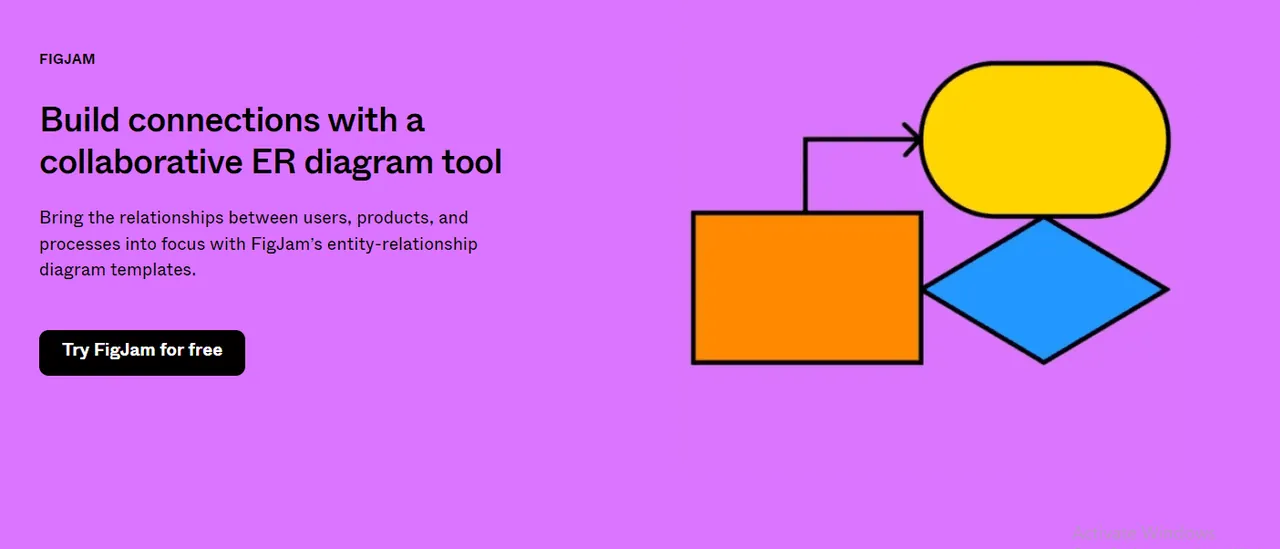

Nástroj Figma ER umožňuje vytvořit vizuální reprezentaci vztahů mezi uživateli, produkty a procesy. S pomocí tohoto nástroje tak můžete navrhovat lepší cesty nebo dokonce ladit existující databáze.
Klíčové vlastnosti
- Spolupráce v reálném čase. Můžete sdílet svůj návrh a získat zpětnou vazbu v reálném čase. Můžete také přidat členy jako diváky nebo spolupracovníky na svých návrzích.
- Návrh databáze dokumentů. Nástroj Figma ER umožňuje dokumentovat proces návrhu. Pro budoucí zaměstnance je tak snadné sledovat při interakci s modely.
- Snadné proudění. Nástroje pro vytváření diagramů ER od FigJamu usnadňují členům vašeho týmu sledovat při navrhování databáze.
Figma má bezplatný balíček, zatímco placené balíčky začínají od 12 USD za editor/měsíc.
EdrawMax

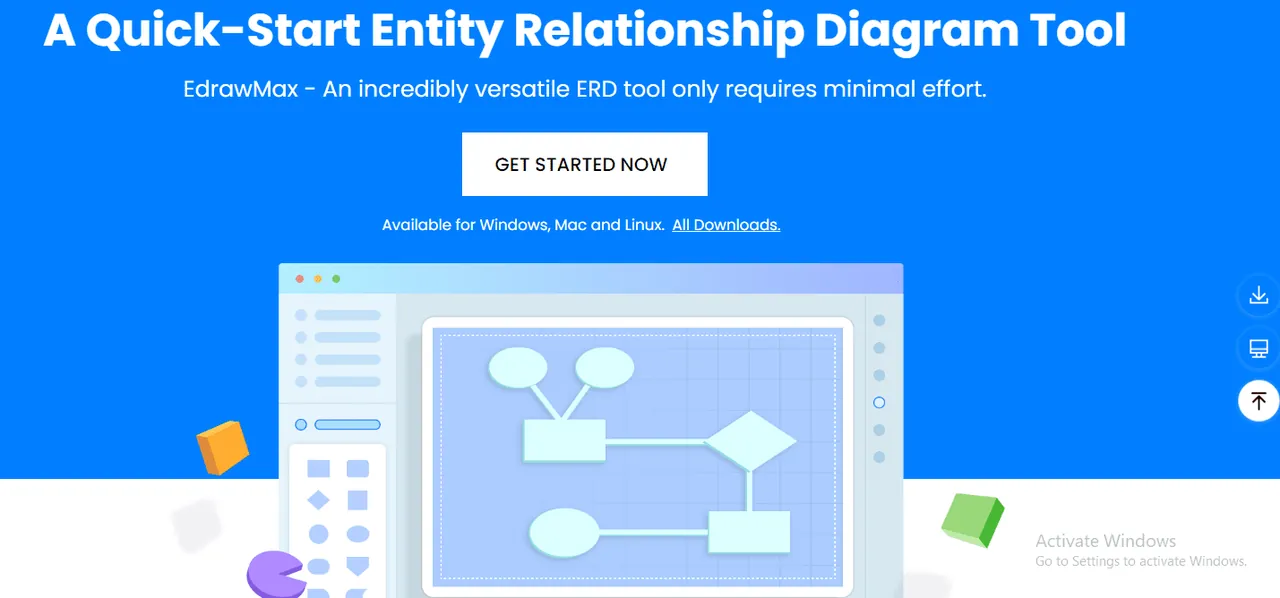

EdrawMax je nástroj pro vytváření diagramů ER, který vytváří diagramy s hloubkovým pohledem do systému. Můžete si prohlédnout, jak jsou entity propojeny, a dokonce odhalit problémy pomocí logiky, než se dostanete daleko s návrhem.
Klíčové vlastnosti
- Bezproblémové dovozy a vývozy. Můžete importovat data ze své databáze a EdrawMax vygeneruje vizuální reprezentaci. Po dokončení návrhu můžete svůj soubor exportovat do různých formátů, jako jsou PDF, JPG, SVG, MS Visio, MS Word a MS Excel.
- Stovky šablon. Dobu návrhu můžete zkrátit téměř na polovinu výběrem existujících šablon, které si můžete přizpůsobit.
- Snadná spolupráce. Při návrhu databáze můžete získat vstupy v reálném čase. Můžete dokonce pozvat další designéry, aby vám pomohli s různými úkoly ve vašem souboru návrhu.
Cena EdrawMax začíná od 7,41 $ měsíčně.
Zabalit se
Návrh databáze je pod kapotou proces, ale rozhodně ovlivňuje, jak uživatelé interagují s konečnou webovou aplikací. Výběr ER Diagram Makeru bude záviset na vašich potřebách, rozpočtu, vkusu a preferencích. Ujistěte se, že vybraný nástroj podporuje všechny funkce, které hledáte.
