Co je diagram UML a jak jej vytvořit [7 Tools]?

Reprezentace myšlenek ve vizuálním formátu je efektivní způsob, jak přimět lidi, aby pochopili, co chcete sdělit. A diagramy UML vám k tomu nabízejí možnosti.

To je důvod, proč jsou diagramy UML součástí mnoha školení kódu a softwarové dokumentace. Přestože jejich vytvoření může trvat poměrně dlouho, výsledky vývojářům usnadňují rychlé pochopení softwaru, aniž by ztráceli čas na častých schůzkách.

Předpokládejme, že se vaše podnikání točí kolem vývoje a designu softwaru. V takovém případě mohou diagramy UML výrazně pomoci vašemu týmu vizuálně zdokumentovat nápady a trochu zjednodušit proces vývoje.

Ale co přesně jsou tyto diagramy UML?

V tomto článku proberu diagramy UML, jak vám mohou pomoci, jejich použití a některé nástroje pro snadné vytváření těchto diagramů.

Připraveni?

Pojďme dovnitř!

Co je diagram UML?

Diagramy Unified Modeling Language (UML) představují návrh, architekturu a implementaci komplikovaných softwarových systémů.

Diagramy UML využívají koncept UML – univerzálního, vývojového a modelovacího jazyka v softwarovém inženýrství, jehož cílem je nabídnout lepší způsob vizualizace návrhu systému. Byl vyvinut kolem roku 1994 ve společnosti Rational Software ve snaze standardizovat proces návrhu softwaru.

UML je spojen s objektově orientovaným návrhem a analýzou. Používá koncepty OOP, jako je třída, objekty, dědičnost, abstrakce, zapouzdření dat a polymorfismus.

Typy UML diagramů

UML diagramy jsou kategorizovány do dvou hlavních skupin – strukturní diagramy a diagramy chování.

Strukturní diagramy

Strukturní diagramy zobrazují architektonické a statické části systémů. Laicky řečeno, ukazují různé objekty, třídy, balíčky, komponenty a další v softwaru a jejich vztahy. Typy UML diagramů pod strukturními diagramy jsou:

  • Diagram tříd
  • Schémata součástí
  • Schémata objektů
  • Kompozitní strukturní diagramy
  • Schémata nasazení
  • Profilové diagramy
  • Schémata balení

Diagramy chování

Diagramy chování zobrazují dynamické části systému nebo způsob, jakým software reaguje na konkrétní vstup. To se používá k vizualizaci toho, jak systém interaguje a chová se s uživateli, jinými entitami a systémy a uvnitř sebe sama. Jeho typy jsou:

  • Diagram činnosti
  • Časový diagram
  • Schéma stavového stroje
  • Interakční diagram
  • Schéma případu použití
  • Diagram přehledu interakce
  • Sekvenční diagram
  • Komunikační schémata

Jak to pomáhá?

Při psaní kódu je obtížné sledovat hierarchie a vztahy v rámci softwaru pomocí tisíců řádků kódu. Diagramy UML rozdělují software na různé součásti a dílčí součásti.

Také diagramy UML byly zavedeny, když se mnoho problémů týkalo procesu vývoje softwaru, dokumentace, návrhu a analýzy. K tomu obchodní profesionálové hledali způsob, jak tento problém vyřešit jednoduše – UML.

UML přineslo proměnlivé přístupy a experimenty ke zjednodušení těchto problematických úkolů. Kromě toho se zvýšila poptávka po vysoce kvalitním softwaru se zkrácenou dobou uvedení na trh a sníženými náklady pomocí automatizačních technik.

Tyto techniky zahrnují vizuální programování, vzory, rámce a technologii komponent. UML navrhuje řešení pro všechny tyto problémy. Výhody, které poskytuje, jsou:

  • Nabízí uživatelům expresivní jazyk vizuálního modelování připravený k použití pro výměnu a vývoj smysluplných modelů
  • Poskytujte nezávislost na konkrétních vývojových procesech a programovacích jazycích
  • Poskytuje specializaci a mechanismy rozšiřitelnosti pro rozšíření klíčových konceptů.
  • Podporuje používání objektově orientovaných nástrojů
  • Tvoří základ pro výuku modelovacího jazyka
  • Podporuje koncepty vývoje softwaru na vysoké úrovni, včetně spolupráce, komponent, vzorů a rámců.

Kde se používá?

UML diagramy se používají k mnoha účelům:

  • Ve složitých aplikacích, které vyžadují spolupráci a efektivní plánování od různých týmů a vyžadují přímočarý způsob komunikace,
  • Pomáháme neprogramátorům pochopit základní požadavky, procesy a funkce softwaru
  • Umožnit týmům efektivně vizualizovat interakce uživatelů, statickou strukturu a procesy pomocí diagramů a ušetřit čas.
  • Softwarová dokumentace, aby lidé mohli snadno porozumět všemu o systému.
  Jak nainstalovat Ubuntu Core na Raspberry Pi

Takže to bylo všechno o diagramech UML. Nyní, pokud jste dostatečně motivováni je používat pro svůj software, je čas pochopit, JAK to udělat efektivně za kratší dobu. Využijte sílu automatizace a technologie ke snížení času při vytváření diagramů UML, které dříve zabíraly spoustu času.

To znamená, že je k dispozici mnoho nástrojů pro diagramy UML, které můžete použít k efektivnímu navrhování softwarových procesů, nápadů, dokumentace atd.

Pojďme se tedy podívat na některé z nejlepších nástrojů pro diagramy UML, které můžete zvážit při vytváření příkladných diagramů a usnadnění procesu vývoje softwaru.

Moqups

Šablony diagramů UML od Moqups jsou užitečné při vytváření nového softwaru tím, že poskytují podporu během celé cesty vývoje. Pomohou vám také zůstat organizovaní a vždy informováni a zároveň udržet všechny v obraze o sdílených cílech.

Při práci s těmito šablonami vám Moqups umožňuje využívat vyhrazenou sadu vzorníků, které nabízejí exkluzivní podporu diagramů UML. Podívejte se tedy na tyto šablony, najděte tu vhodnou pro vaše požadavky a začněte vytvářet inovativní řešení.

Získáte šablony pro diagramy tříd, sekvenční diagramy a diagramy případů použití. Kromě toho získáte přístup k různým konektorům diagramů UML, aby byly vaše diagramy efektivnější a pohodlnější pro práci s nimi. Moqups poskytuje online spolupráci pro usnadnění práce se členy vašeho týmu v reálném čase bez ohledu na místo.

Odstraňte sila z vývojových diagramů a diagramů; rychle je propojte s jinými digitálními aktivy, jako jsou tabulky, makety, grafy a drátové modely, v rámci jednoho projektu Moqups. Váš tým může snadno vytvářet své pracovní úlohy a plynule pracovat s projektem odstraněním překážek spojených s jednoúčelovými aplikacemi.

Lucidchart

Když přijde na design, Lucidchart je populární název i pro vytváření UML diagramů. Je to vizuální pracovní prostor kombinující vizualizaci dat, vytváření diagramů a spolupráci s cílem urychlit porozumění a podpořit inovace.

Lucidchart používají techničtí profesionálové a vývojáři k vytvoření diagramu a navigaci ve zdrojovém kódu, demonstraci základních úkolů a toků a plánování nových funkcí a vlastností v rámci systému.

Můžete také vizualizovat budoucí a současný stav vašeho produktu pomocí grafu UML a zajistit, aby vaše agilní prostředí bylo produktivní pro datové vědce, inženýry, vývojáře softwaru a další technické profesionály.

Jejich editor sekvenčních značek a nástroj pro tvorbu diagramů UML usnadňují a urychlují učení se složitosti kódu automatizací generování diagramů tříd. Sekvenční diagramy můžete snadno vytvářet a upravovat online.

Když do vyskakovacího dialogového okna zadáte své označení, Lucidchart automaticky vytvoří sekvenční diagram podle standardů PlantUML. Nebo můžete také vybrat šablonu UML a upravit ji rychlým přeskupením tvarů a symbolů tak, aby odrážely strukturu systému, kterou chcete zobrazit pomocí nástroje pro modelování UML.

Povolením jejich knihovny tvarů UML získáte okamžitý přístup k tvarům UML na průmyslové úrovni. Lucidchart nikdy neomezuje ani neomezuje vaše nápady, na rozdíl od jiných nástrojů UML. Ať už chcete vytvořit UML komponentu, objekt, rozmístění, třídu nebo diagramy balíčku, přetáhněte vybrané tvary na plátno bez omezení prostoru.

Nástroj také umožňuje zobrazit externí interakce umístěním primárních a sekundárních entit na plátno, jako jsou data nebo zákazníci, a poté nakreslit několik spojovacích čar pro každý případ použití. Můžete také vytvořit dokumentaci pro zachování udržitelnosti a zdraví vašeho softwaru.

  Jak najít ztracený iPhone, iPad nebo Apple Watch pomocí Siri

Lucidchart pomáhá urychlit proces onboardingu, podporuje efektivní komunikaci nápadů a snižuje časté schůzky. Usnadňuje dokumentaci a návrh a zároveň zlepšuje způsob, jakým kontrolujete, shromažďujete a implementujete zpětnou vazbu od uživatelů a zúčastněných stran.

Díky spolupráci v reálném čase můžete upřesňovat diagramy UML s kolegy online, ať už používají PC, Linux nebo Mac. Tento tvůrce diagramů UML usnadňuje sdílení diagramů UML a přizpůsobení jejich oprávnění ke sdílení, abyste mohli pozvat lidi, aby si diagramy prohlédli.

Dokument můžete sdílet prostřednictvím adresy URL nebo e-mailu nebo jej exportovat do Jira, Slack, Microsoft Teams nebo Confluence. Využijte sílu prezentačního režimu k prezentaci svých diagramů nebo zahrňte cílené části pro podrobný pohled na systém.

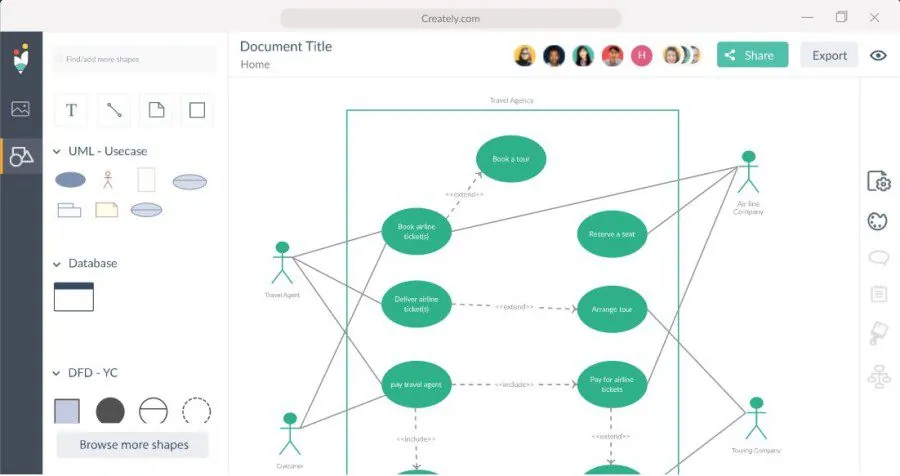

Vytvořit

Vytvořit je vynikající nástroj pro vytváření diagramů UML a snadnou spolupráci na nich. Tento nástroj si získal důvěru více než 5 milionů lidí a tisíců týmů, jako jsou Amazon, NASA, PayPal, eBay a další.

Vizualizujte své diagramy UML s minimálním úsilím a využijte práci s dokumenty v reálném čase pomocí Creately. Pomáhá vám získat okamžitou zpětnou vazbu od vašich klientů a týmů a sledovat změny odkudkoli.

Používejte inteligentní konektory a tvary, vytvářejte kontextové panely nástrojů a provádějte další pokročilé funkce pro snadné kreslení diagramů UML. Creately lze integrovat s více nástroji, které již používáte, jako je Slack, Google Drive, Zapier a další.

Můžete procházet tisíce vysoce kvalitních a bezplatných šablon nakreslených profesionálně pro několik případů použití a scénářů. Jsou užitečné pro marketingové týmy, IT týmy, softwarové týmy, vzdělávací týmy, HR týmy a další.

Máte přístup k šablonám pro vývojové diagramy uvedení produktu na trh, vývojové diagramy pro rozhodování, procesy pracovních postupů a další. Creately je kompatibilní se stolními počítači (Linux, Windows a macOS), mobilními zařízeními (iOS a Android), prohlížeči (Chrome, Internet Explorer, Opera, Mozilla Firefox atd.) a JIRA, Confluence, G Suite a Internetovým obchodem Chrome. .

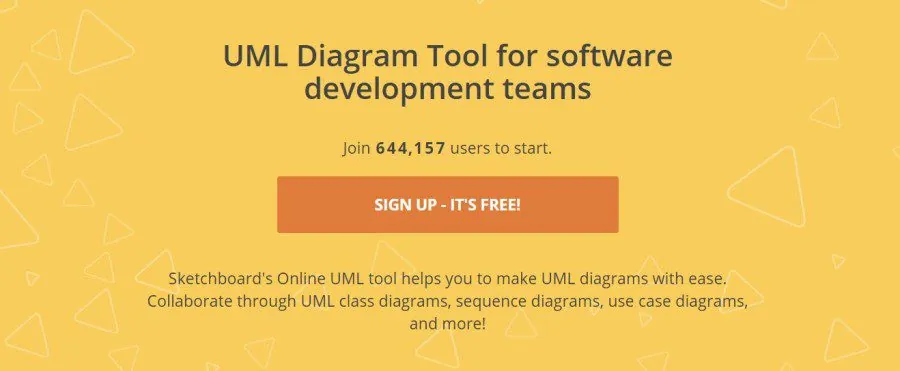

Sketchboard

Online nástroj UML Sketchboard vám pomůže snadno vytvářet návrhy a spolupracovat prostřednictvím diagramů tříd, diagramů případů použití, sekvenčních diagramů a dalších. Diagramy UML můžete vytvářet odkudkoli.

Ať už chcete vytvářet diagramy UML pro dokumentaci softwaru, mapování funkcí na vysoké úrovni nebo pro jiné účely, Sketchboard funguje jako vánek. Tento software pro diagram architektury UML vám umožňuje zvýšit efektivitu a kreativitu vašeho týmu.

Zkušení softwaroví inženýři navrhli tento nástroj s ohledem na bezpečnost a soukromí jako jeho základní principy. Poskytuje vám neomezené plátno k vytvoření libovolného počtu diagramů, které se vám líbí.

Sdílení diagramů UML není se Sketchboardem obtížné. Můžete je snadno exportovat jako PDF, PNG, SVG a JPEG. Sktechboard můžete také integrovat s GitHub, Google Drive a Slack a vytvářet sekvenční diagramy, diagramy tříd a další.

Usnadněte vytváření diagramů architektury UML a využijte jeho funkce pro spolupráci, abyste byli na stejné stránce se zbytkem členů týmu. Můžete také pohodlně přijímat a odesílat zpětnou vazbu a zvýšit kvalitu a rychlost vašeho vývojového procesu.

Využijte diagramy případů použití k návrhu systémových služeb, což vám dává možnost dokončit základní funkce před vylepšením vašich návrhů. Je také efektivní vytvářet diagramy tříd, které poskytují základ pro více strukturních diagramů. Můžete také vytvořit diagramy stavového stroje pro dokumentování změn ve stavu entity v různých událostech.

Smartdraw

Výkonný a přitom snadný nástroj pro vytváření diagramů Smartdraw je navržen tak, aby vám usnadnil práci. Jeho inteligentní formátovací modul vám umožní bez problémů vytvářet a upravovat vaše diagramy a přichází s automatickým rozmístěním, barevnými schématy, velikostí a zarovnáním, aby vaše návrhy získaly profesionální povrch.

  Jak deaktivovat Google Analytics v eShopu Nintendo Switch

Smartdraw má širokou sbírku 4500+ šablon a 34k+ symbolů, ze kterých si můžete vybrat a implementovat je do svých diagramů. Získáte vysoce kvalitní výkresy jako CAD návrhy se standardními měřítky.

Pomocí sady VisualScript SDK vytvořte vlastní rozšíření nebo použijte jejich vestavěná rozšíření pro rychlé návrhy. Pomáhá vám snadno spolupracovat s vaším týmem a sdílet vizuály, nápady, zpětnou vazbu atd., abyste urychlili proces vývoje.

Smartdraw přichází s administrací na podnikové úrovni a umožňuje poskytování 1000 uživatelům pomocí SSO. Smartdraw můžete bez problémů integrovat s nástroji, jako jsou MS Office, AWS, Jira, Trello, Confluence, aplikace Google a další. Funguje také s Visio, takže můžete exportovat a importovat diagramy bez potíží.

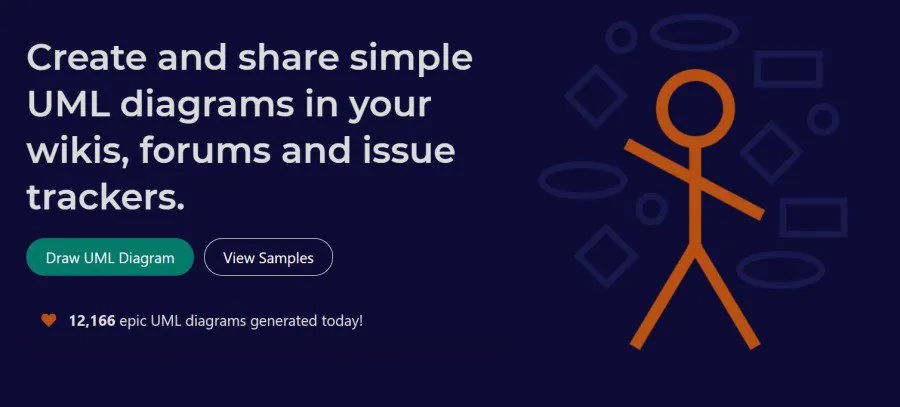

yUML

yUML je další užitečný nástroj, který můžete zvážit při kreslení diagramů UML a jejich sdílení s vašimi fóry, nástroji pro sledování problémů a wiki. Používají ho tisíce autorů, vývojářů a architektů, dokonce i profesionálové z gigantů jako Twitter, AWS a další.

Tento nástroj vám pomůže urychlit vytváření diagramů pouhým psaním textu, aniž byste ztráceli hodiny chaotickými rozvrženími. Protože je yUML založen na textu, můžete snadno vytvářet diagramy ze svého kódu ve skriptech CI.

Vyžádejte si obrázky programově pomocí příkazů PUT nebo GET. Dodavatelé nástrojů to používají k rozšíření yUML na skripty, wiki a blogy. Vytvářejte různé diagramy UML, které dokážou efektivně komunikovat vaše nápady, aniž by pro vás byly technické aspekty UML překážkou.

yUML se také stará o zabezpečení, aby byla vaše data v bezpečí a soukromá prostřednictvím SSL. Registrovaným uživatelům umožňuje přímo spravovat diagramy v rámci vlastního jmenného prostoru. Můžete také poskytnout trvalé odkazy na vaše diagramy, takže i když diagram změníte, adresa URL zůstane stejná.

Visio

společnosti Microsoft Visio je oblíbený a snadno použitelný nástroj, který vám pomůže vytvářet diagramy UML, řešit problémy a dokumentovat systémy. Nainstalujte si tuto aplikaci na plochu nebo ji otevřete přímo na webu.

Poskytují mnoho předpřipravených tvarů a šablon pro vytváření pokročilých diagramů UML, které sdělují vaši vizi a zároveň splňují průmyslové standardy, jako je UML 2.5.

Spoluvytvářejte své diagramy tím, že je sdílíte mezi svými týmy, abyste k nim získali zpětnou vazbu a komentáře v reálném čase. Demonstrujte spojení mezi různými prvky modelu přidáním a úpravou různých typů vztahů, jako je asociace, závislost a kompozice.

V nejnovější verzi Visia získáte vylepšené šablony, včetně třídy, aktivity, sekvence, případů použití, komunikace, databáze, nasazení a stavového stroje.

Můžeš koupit Visio Professional odtud.

Závěr

Diagramy UML efektivně sdělují vaše nápady, procesy, funkce a další aspekty vašich softwarových systémů. I bez programovacího jazyka se můžete podívat na diagramy UML a pochopit, co se vývojář snaží sdělit.

Vyberte si proto nástroj pro tvorbu diagramů UML, abyste vytvořili návrh, který může vyjádřit vaši inovaci a snadno a rychle posunout váš proces vývoje softwaru na další úroveň.
