Trápí vaši grafickou kartu vysoké teploty? Možná je na čase vyměnit teplovodivou pastu. Nemusíte se ničeho obávat, v tomto návodu vám krok za krokem ukážeme, jak snadné to může být.

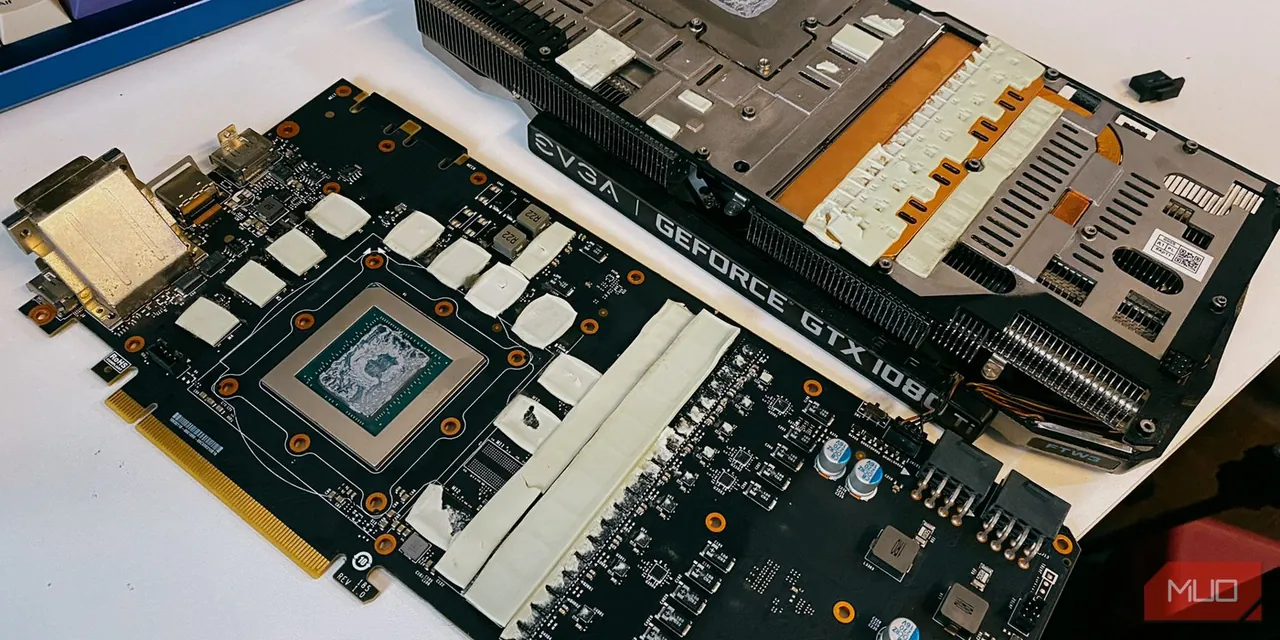

Kdy a proč je vhodné aplikovat novou teplovodivou pastu na grafickou kartu?
Kredit snímku: Jhet Borja
Teplovodivá pasta slouží k vyplnění mikroskopických mezer mezi jádrem grafického procesoru (GPU) a chladičem. Postupem času teplovodivá pasta vysychá a ztrácí svou efektivitu, což vede k horšímu odvodu tepla.
Pokud je vaše grafická karta novější než jeden nebo dva roky, pravděpodobně se o výměnu pasty nemusíte starat. Ovšem pokud kupujete bazarovou kartu, nebo používáte grafickou kartu starší než tři roky, výměna teplovodivé pasty může být vhodná.
Nanesením nové vrstvy pasty obnovíte chlazení a zabráníte přehřívání, které může vést ke snížení výkonu nebo poškození komponent. S nižšími teplotami se také prodlouží životnost vaší grafické karty.
Možná rizika spojená s výměnou teplovodivé pasty na grafické kartě
Přestože riziko poškození grafické karty při výměně pasty není vysoké, existují určitá nebezpečí, o kterých byste měli vědět:
- Ztráta záruky: I když nálepka o porušení záruky obvykle nemá právní platnost, servisní oddělení vám může odmítnout opravu v rámci záruky, pokud je tato nálepka poškozená. Nicméně, v záruční době pravděpodobně nebudete muset teplovodivou pastu měnit.
- Poškození grafické karty: Může se stát, že nechtěně způsobíte zkrat na kondenzátoru. Navíc se při manipulaci dostanete do blízkosti jádra GPU, které nemá ochranný kryt jako procesory (IHS), a i menší poškrábání může vést k jeho zničení.
- Vyšší teploty: Při mém prvním pokusu o výměnu jsem nanenesl dostatek pasty, a musel jsem přidávat další. Proto je důležité vše důkladně otestovat, abyste se vyhnuli poškození GPU.
Vím, že to zní riskantně, ale pokud budete dodržovat uvedené kroky, nemělo by se nic stát a můžete naopak dosáhnout i vyššího výkonu.
Jak správně nanést teplovodivou pastu na grafickou kartu
Pokud se výkon vaší grafické karty snížil a dochází k přehřívání, může být na vině tepelný throttling (snížení výkonu z důvodu vysokých teplot). To naznačuje, že je potřeba vyměnit pastu a pravděpodobně grafickou kartu i vyčistit.
Co budete potřebovat?
Než začnete, ujistěte se, že máte vše potřebné. Pokud vám něco chybí, doporučujeme výměnu pasty odložit.
Nyní, když máte vše připraveno, můžeme začít s nanášením nové teplovodivé pasty na GPU.
Krok 0: Zkontrolujte teploty vaší grafické karty
Tento krok nepodceňujte. Důkladné otestování a porovnání teplot vám ukáže, zda jste si polepšili, nebo naopak.

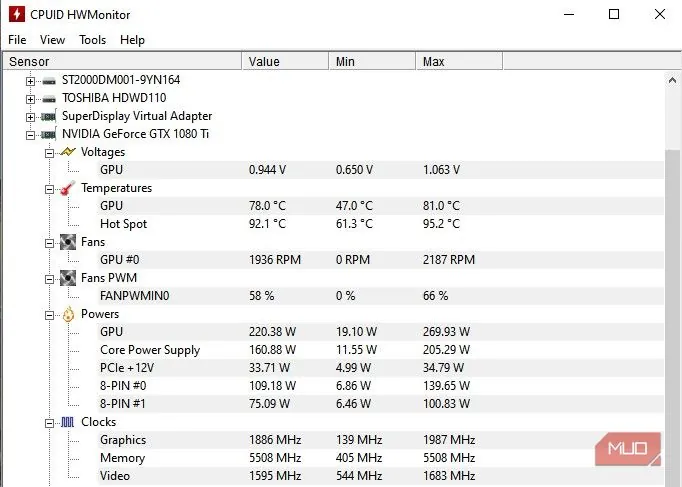

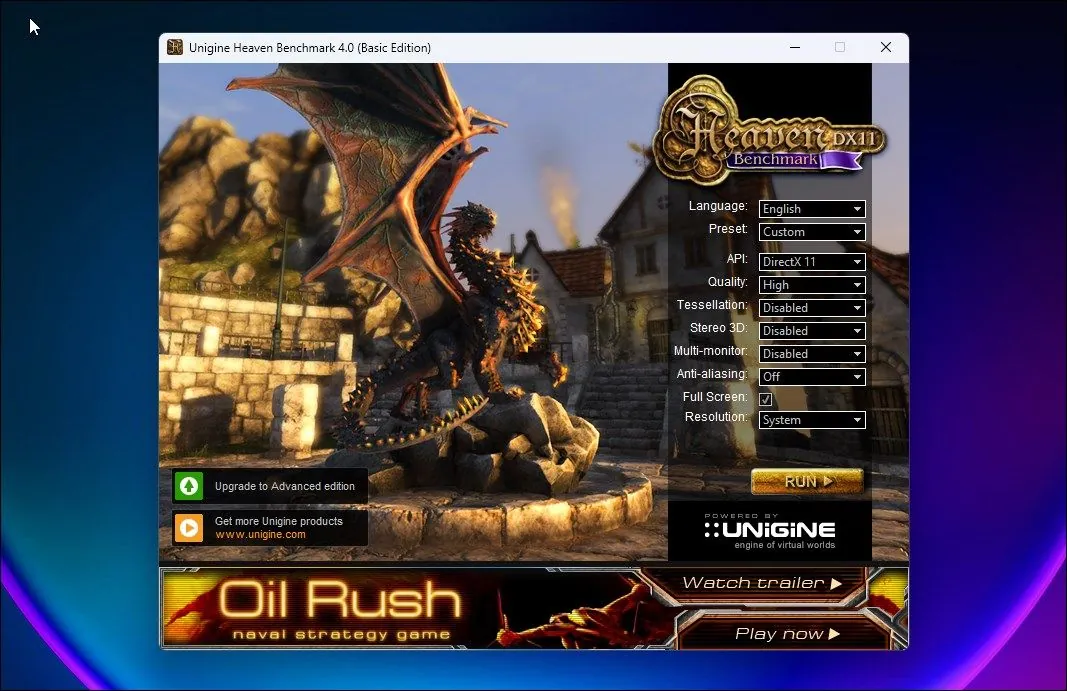

Spusťte zátěžový test pomocí Unigine Heaven Benchmark a sledujte teploty pomocí programu HWiNFO. Nechte benchmark běžet 10–15 minut, abyste dosáhli maximálních teplot.
Během testu sledujte teploty GPU. Ideálně by neměly přesáhnout 80-85 °C, ale doporučujeme usilovat o nižší hodnoty, kolem 76-78 °C. Výměna pasty by měla být až poslední možností. Před tímto krokem zkuste nejprve snížit napětí GPU nebo vyzkoušejte jiná řešení pro snížení teploty.
V mém případě i po snížení napětí 1080 Ti na 0.944 V dosahovala teplota 78 °C. Tato hodnota je pro mě příliš vysoká a vzhledem k tomu, že karta byla vyrobena v roce 2018 a nebyla ještě nikdy rozebírána, je výměna pasty na místě.
Krok 1: Vyjměte grafickou kartu
Než začnete vyjímat grafickou kartu, vypněte počítač, vypněte napájecí zdroj a odpojte všechny kabely od grafické karty.
Po odpojení počítače se ujistěte, že je zcela bez napětí, stisknutím vypínacího tlačítka na několik sekund.
Kredit snímku: Jhet Borja

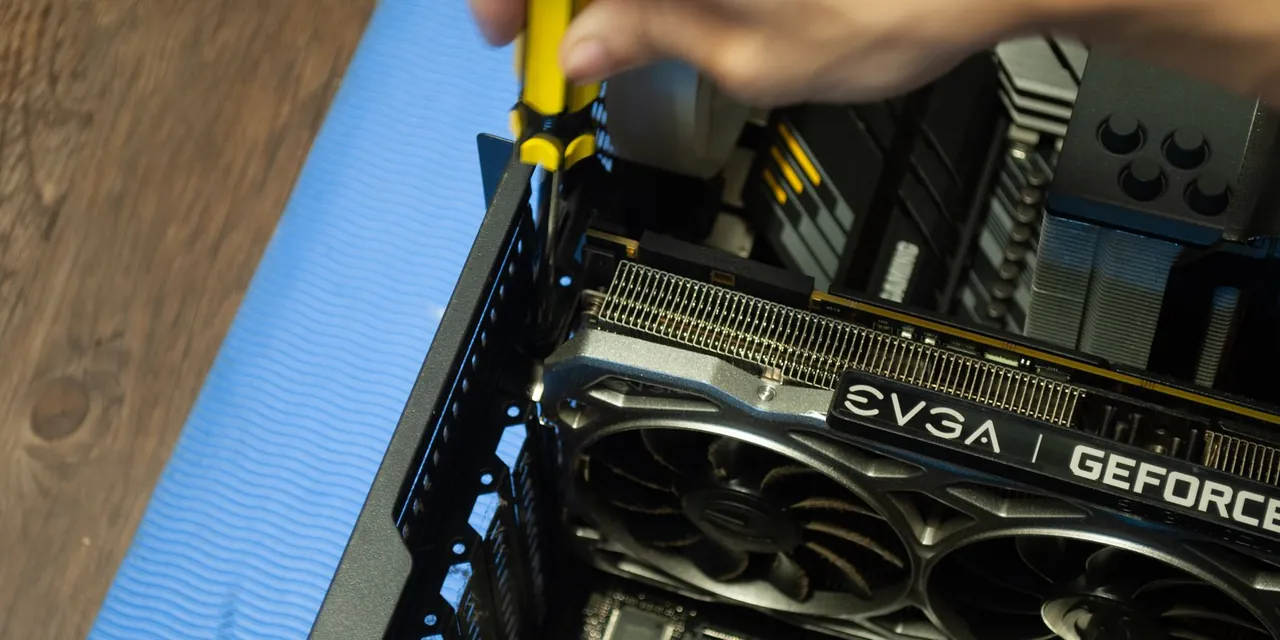

Nyní otevřete počítačovou skříň a odšroubujte grafickou kartu.
Kredit snímku: Jhet Borja

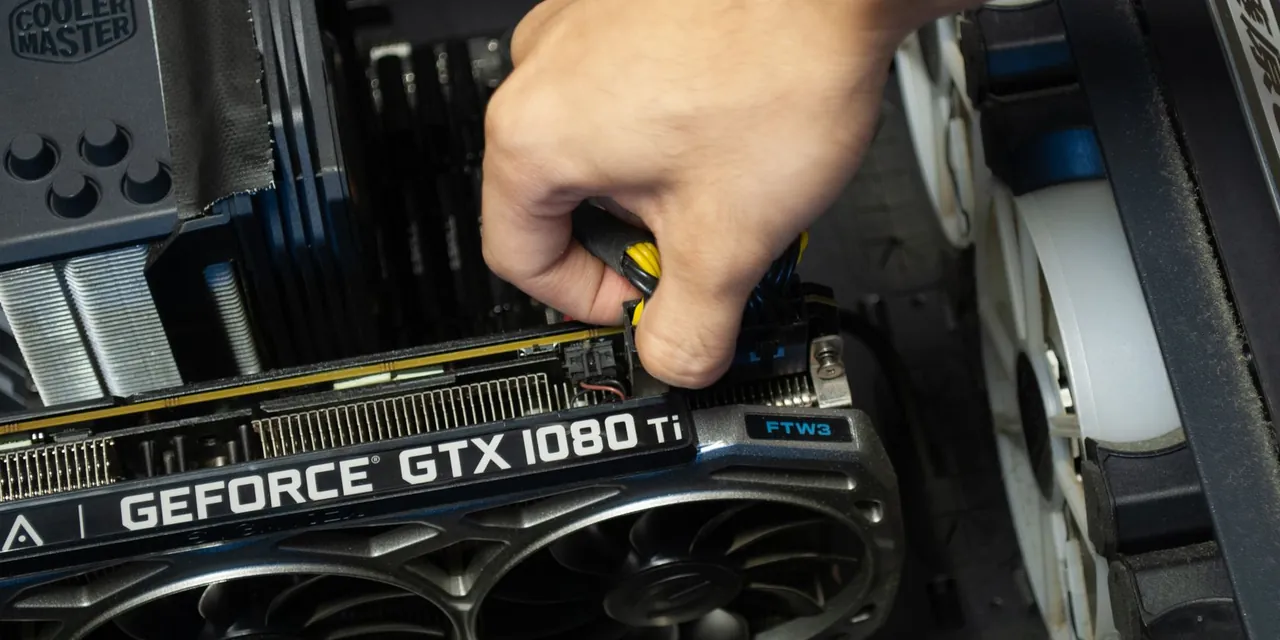

Odpojte napájecí kabely od grafické karty.
Kredit snímku: Jhet Borja

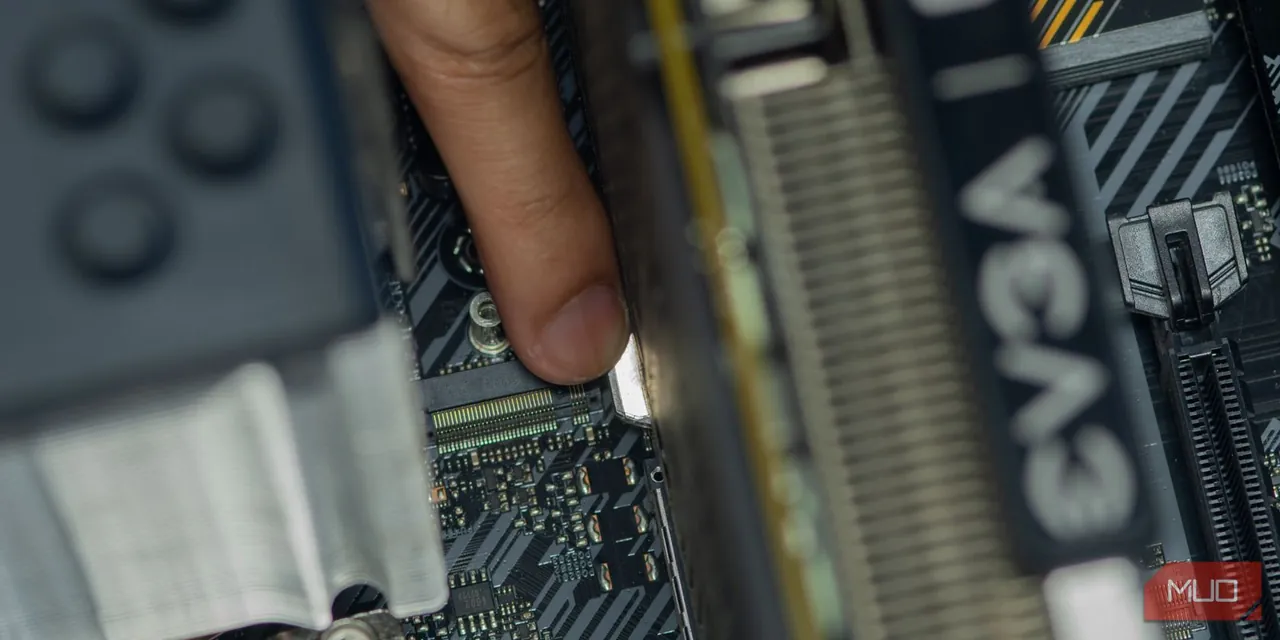

Nakonec grafickou kartu vyjměte jemným stisknutím západky na slotu PCIe a kartu opatrně vytáhněte.
Krok 2: Otevřete grafickou kartu
Konstrukce grafických karet se může značně lišit. Některé se rozebírají snadněji, zatímco tato EVGA 1080 Ti FTW3 patří k těm obtížnějším.
Tato konkrétní grafická karta má hodně tepelných podložek, více než je průměr. Při demontáži jsem dával velký pozor, aby se na ně nedostal prach a nečistoty. Je dobré mít pro jistotu náhradní tepelné podložky, protože bez nich by se důležité komponenty mohly přehřívat.
Kredit snímku: Jhet Borja

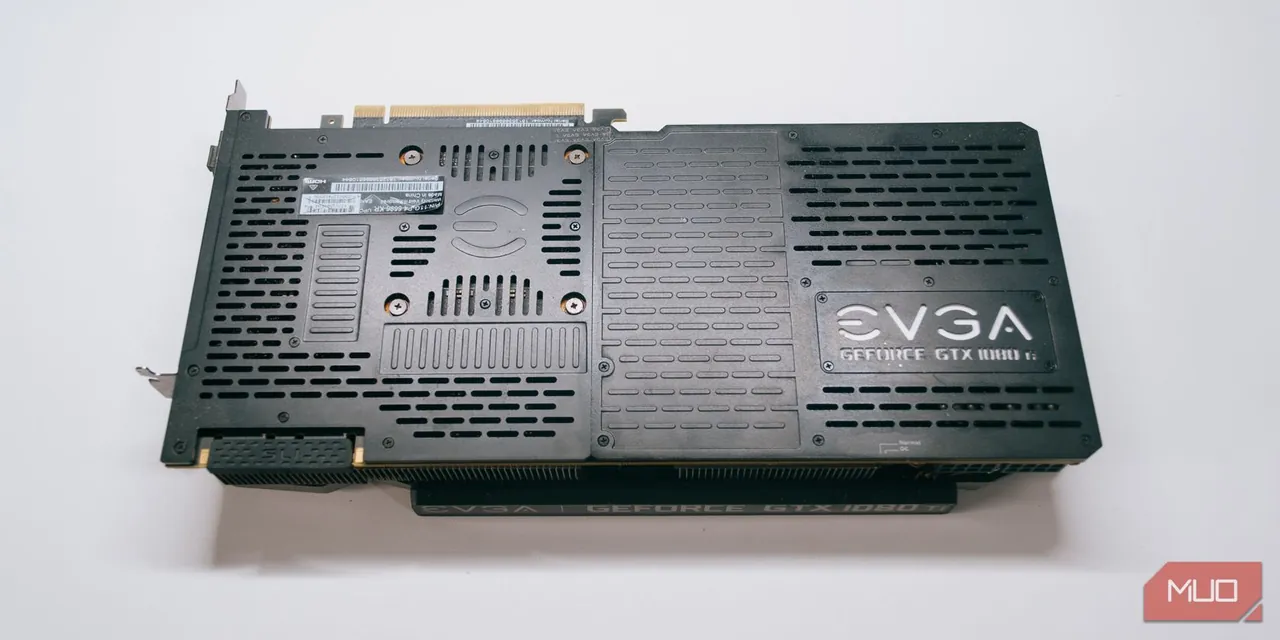

S ohledem na tepelné podložky opatrně odšroubujte grafickou kartu. V tomto případě začneme zadním krytem.
Kredit snímku: Jhet Borja

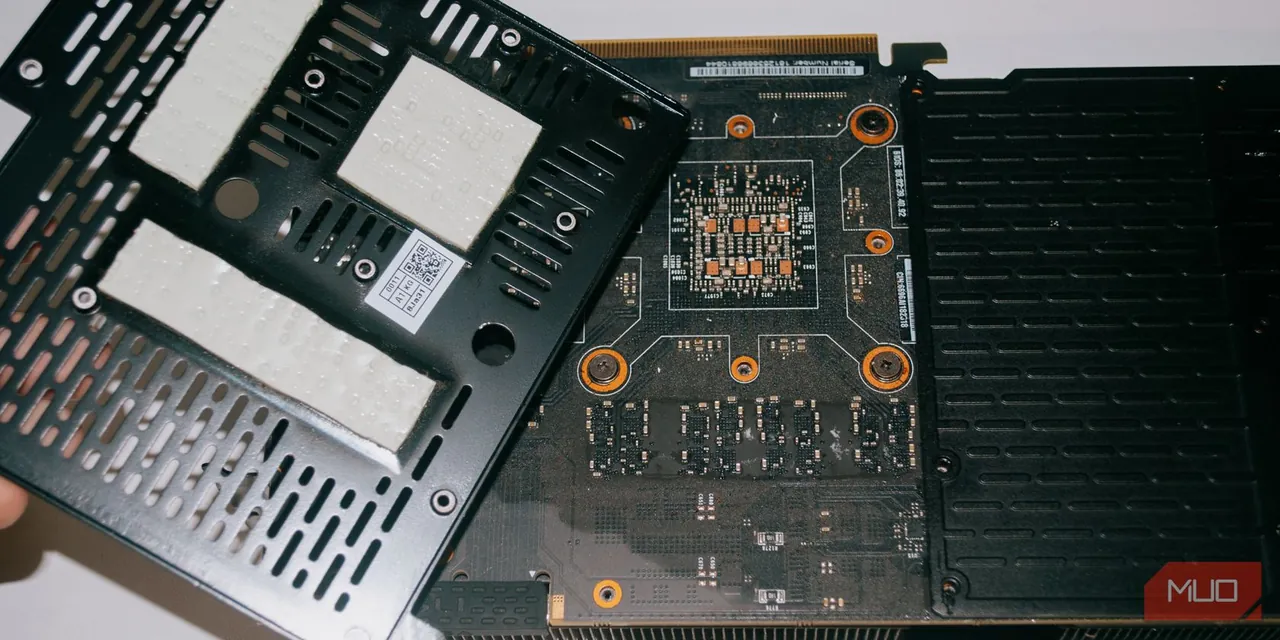

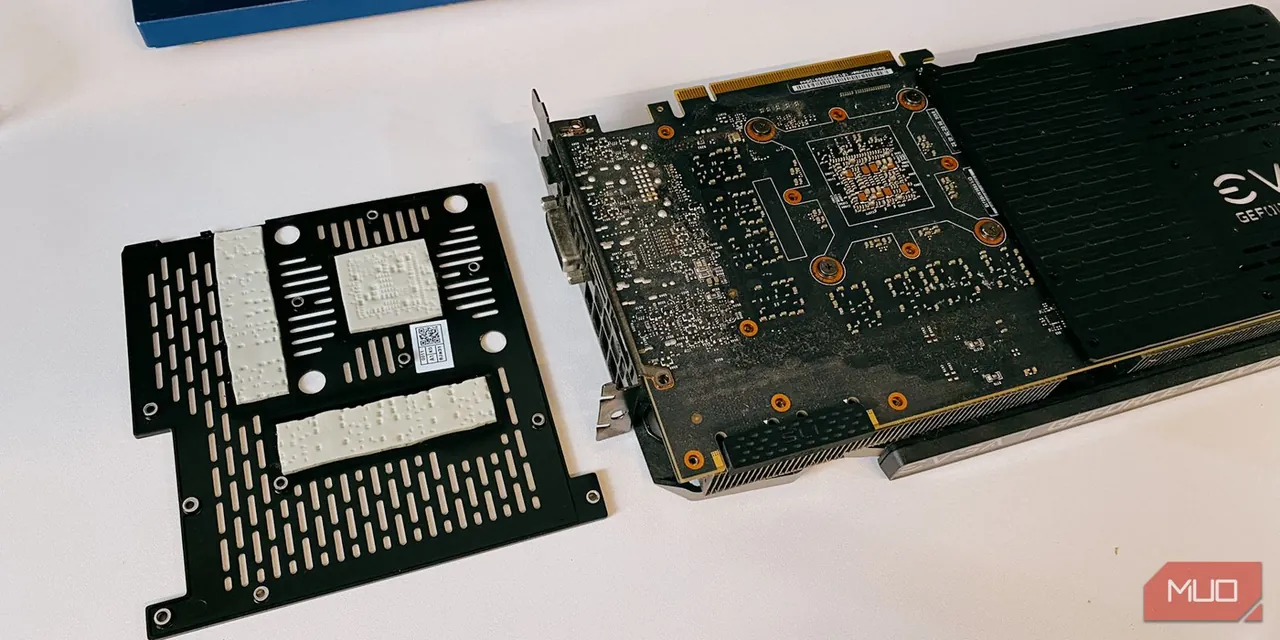

Zadní kryt/kryty odložte stranou, protože na nich mohou být křehké tepelné podložky.
Kredit snímku: Jhet Borja

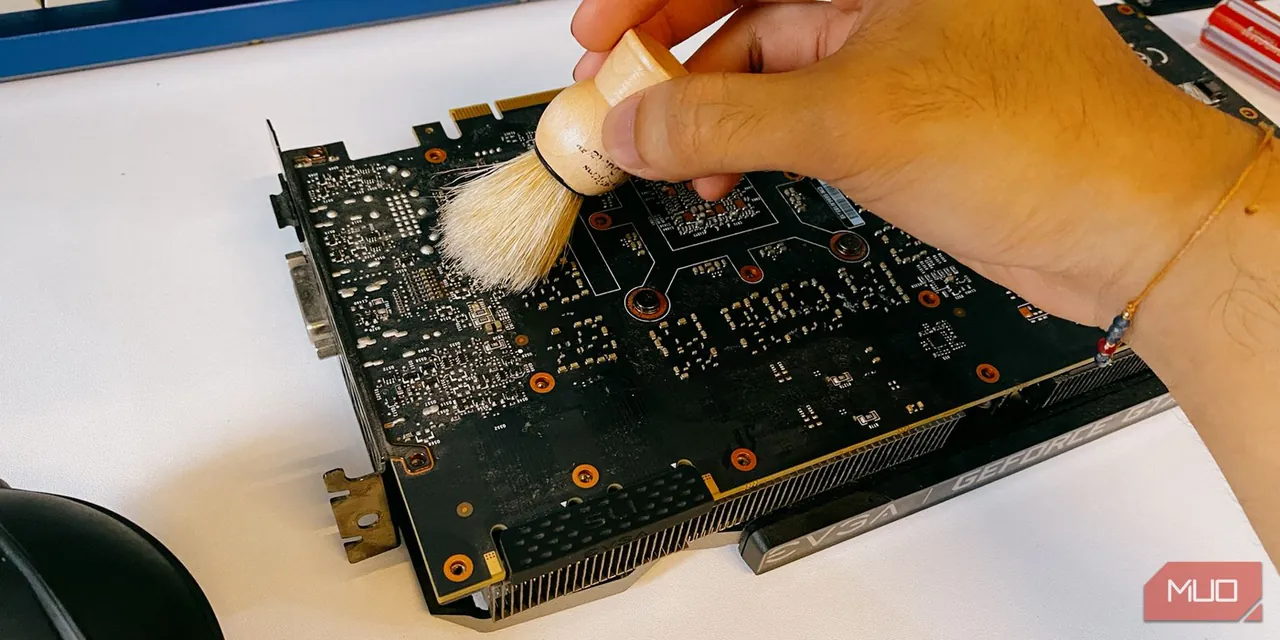

Také si můžete prohlédnout a vyčistit zadní část karty od prachu a nečistot.
Kredit snímku: Jhet Borja
Dále odšroubujeme odpružené šrouby, které přitlačují chladič GPU k čipu na základní desce.
Kredit snímku: Jhet Borja

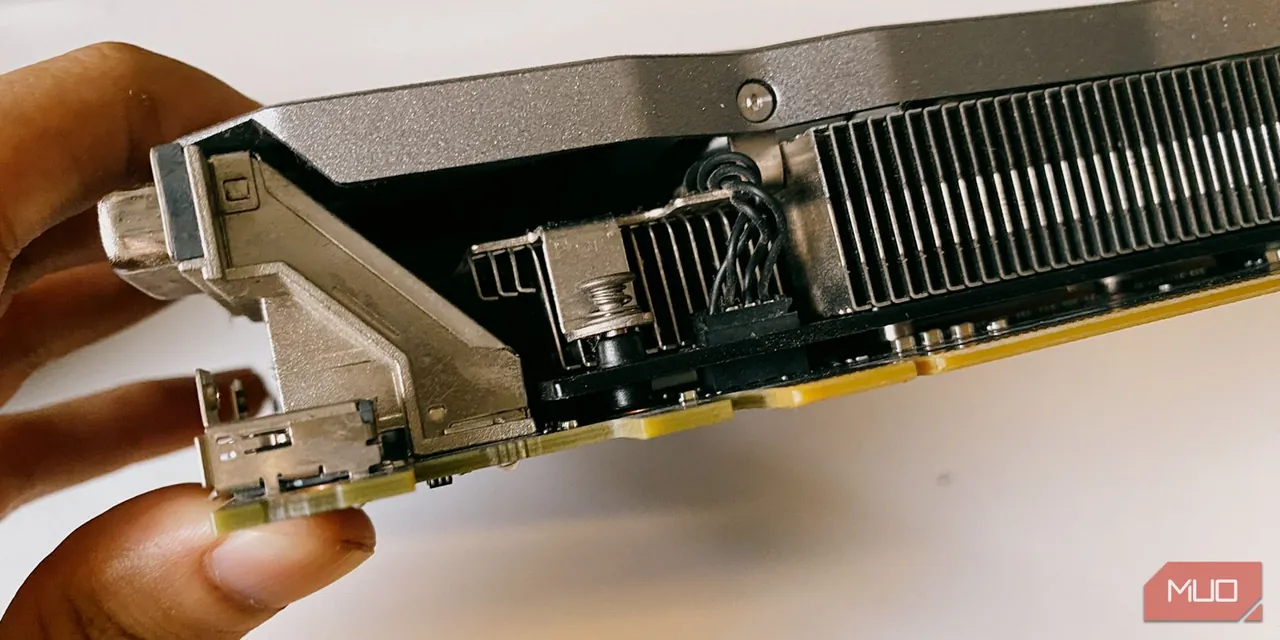

Než chladič sundáte, ujistěte se, že jste odpojili všechny napájecí konektory a případně odšroubujte I/O držák.
Kredit snímku: Jhet Borja
Jakmile je vše odpojené, opatrně odlepte chladič, dejte pozor na tepelné podložky, které mohou být pod ním.
Krok 3: Odstraňte starou teplovodivou pastu

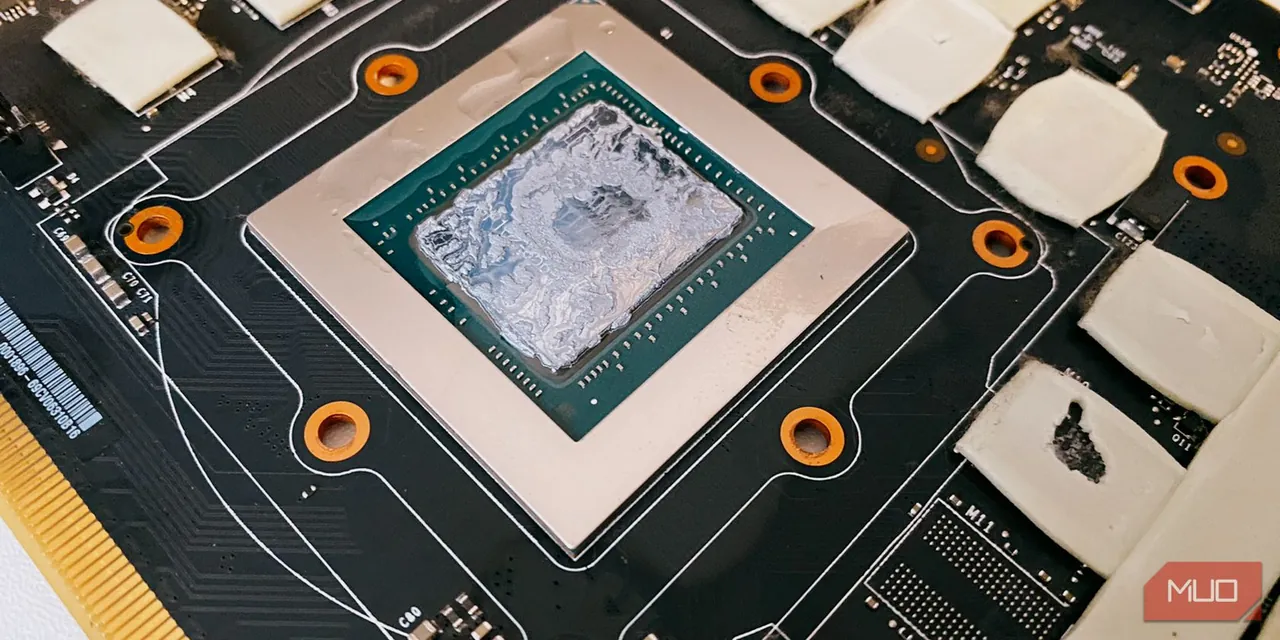

Nyní, když máte grafickou kartu otevřenou, je čas odstranit starou teplovodivou pastu z chladiče a jádra GPU.
Kredit snímku: Jhet Borja
Začněte s jádrem GPU. Ujistěte se, že nepoužíváte žádné ostré nástroje, zvláště ty kovové. I malé poškrábání jádra může způsobit jeho zničení. Použijte 99% isopropylalkohol a nechte pastu chvíli nasáknout, a poté ji setřete vatovým tamponem. Nemusíte odstraňovat veškeré zbytky, stačí důkladně očistit povrch.
Kredit snímku: Jhet Borja

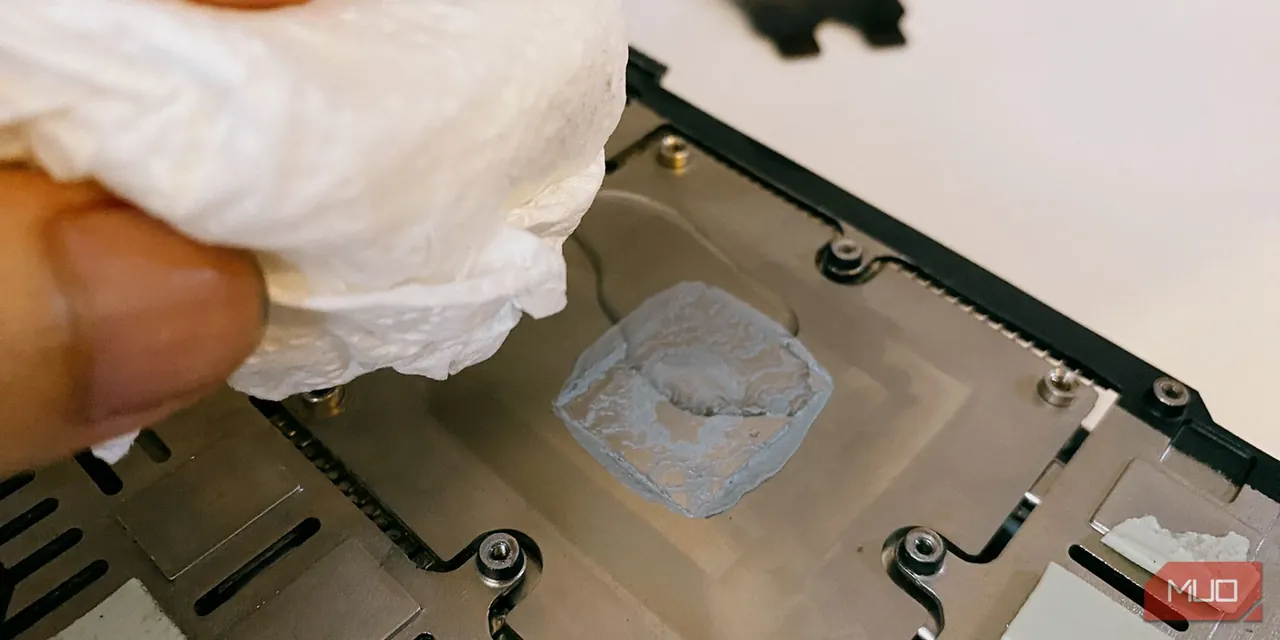

Stejný postup opakujte s chladičem, nechte alkohol nasáknout a poté ho setřete.
Krok 4: Naneste novou teplovodivou pastu
V případě jádra GPU platí, že méně rozhodně není více. Na rozdíl od procesorů je chladič přímo v kontaktu s jádrem, bez rozvaděče tepla (IHS).
Kredit snímku: Jhet Borja

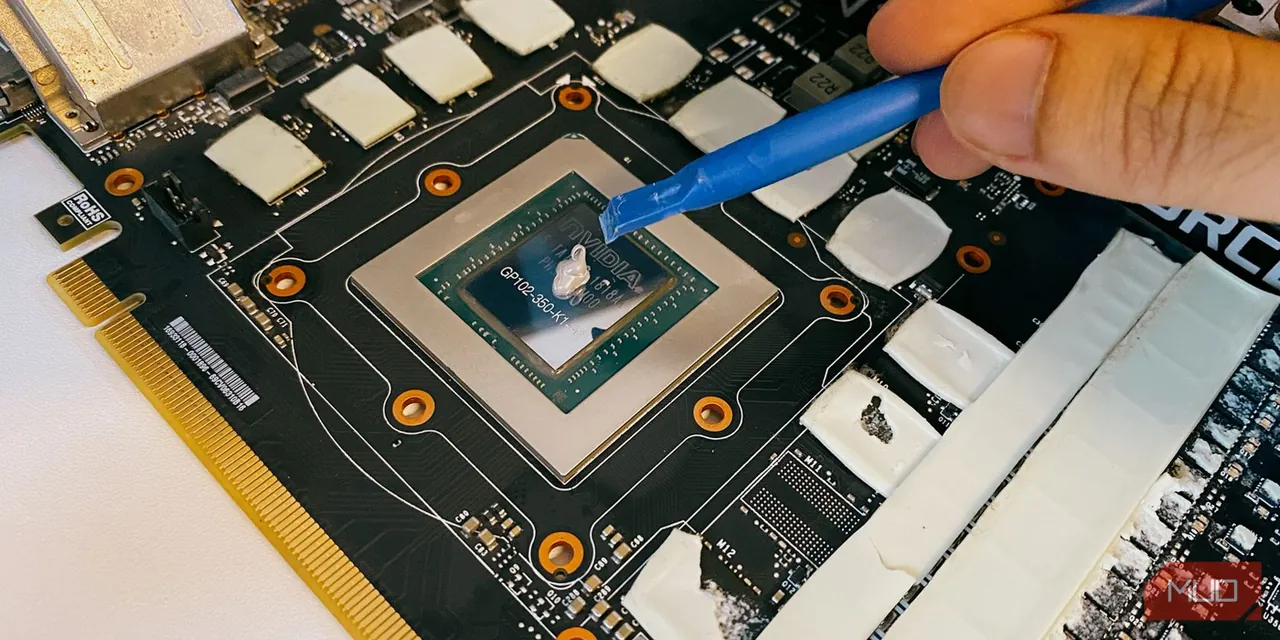

Naneste na čip dostatečné množství teplovodivé pasty, rozhodně více než na obrázku výše. Nejlepší je udělat tvar X, ale postačí i větší tečka. Není potřeba šetřit, ale ani to přehánět. Nemusíte se obávat, že by se pasta dostala mimo okraj jádra, protože není vodivá (ale pro jistotu buďte opatrní).
Kredit snímku: Jhet Borja

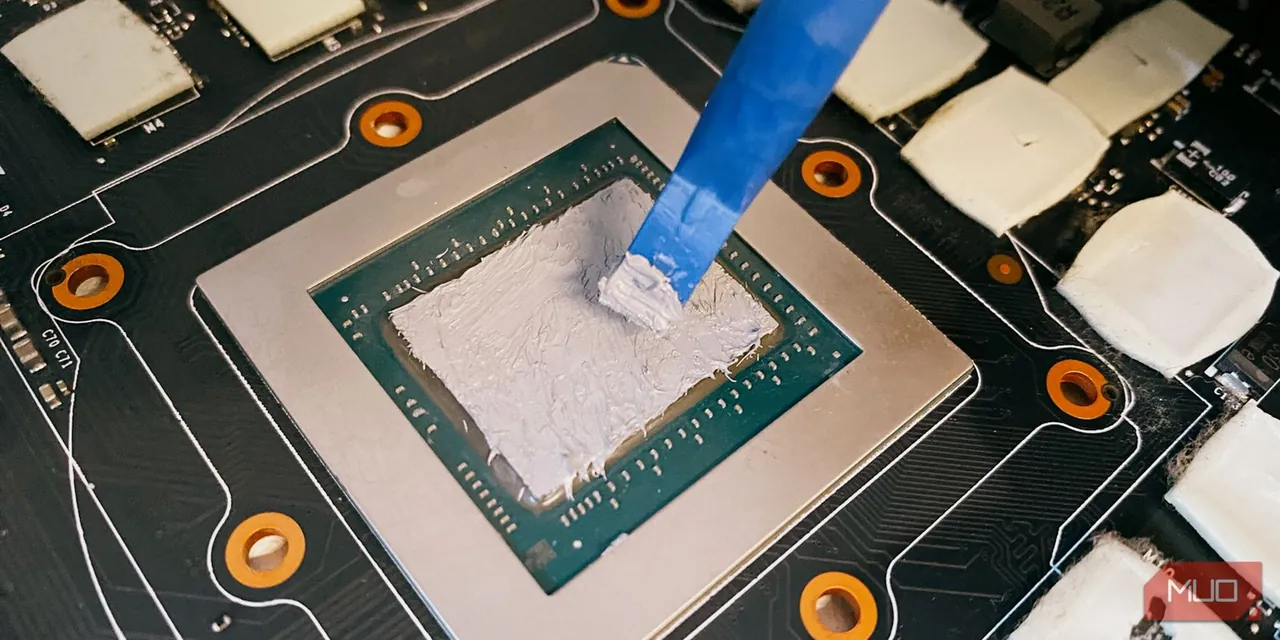

Důležité je, aby se pasta dostala i k okrajům jádra GPU. Ujistěte se, že okraje mají slušnou vrstvu a nejsou tenké.
Krok 5: Sestavte grafickou kartu zpět
Po nanesení teplovodivé pasty můžete grafickou kartu začít skládat zpět.
V případě, že jste si poškodili nějaké tepelné podložky, je nyní vhodný čas je vyměnit. Pokud jsou v pořádku, můžete pokračovat připojením chladiče a přišroubováním odpružených šroubů na zadní straně, hned za jádrem GPU. Šrouby utahujte křížem, abyste zajistili rovnoměrný tlak.
Dále znovu připojte všechny napájecí konektory od chladiče do základní desky, připevněte I/O držák a připevněte zadní kryt, pokud ho vaše grafická karta má.
Krok 6: Otestujte a porovnejte teploty
Nakonec je velmi důležité otestovat kartu, abyste se ujistili, že je vaše práce hotová a nemusíte nic předělávat.
Stejně jako v kroku 0, spusťte benchmark na 10-15 minut a sledujte teplotu GPU. V mém případě kontroluji i software EVGA Precision X1, protože FTW3 má technologii iCX, která mi ukazuje teploty i dalších součástí. Díky tomu zjistím, zda bude třeba vyměnit i další tepelné podložky.
Po prvním testu jsem si všiml, že teplota GPU se vyšplhala až na 90°C, zatímco ostatní komponenty byly chladnější. Po rozebrání jsem zjistil, že i když se pasta rozprostřela rovnoměrně, jak měla, byla tenká a měla mezery.

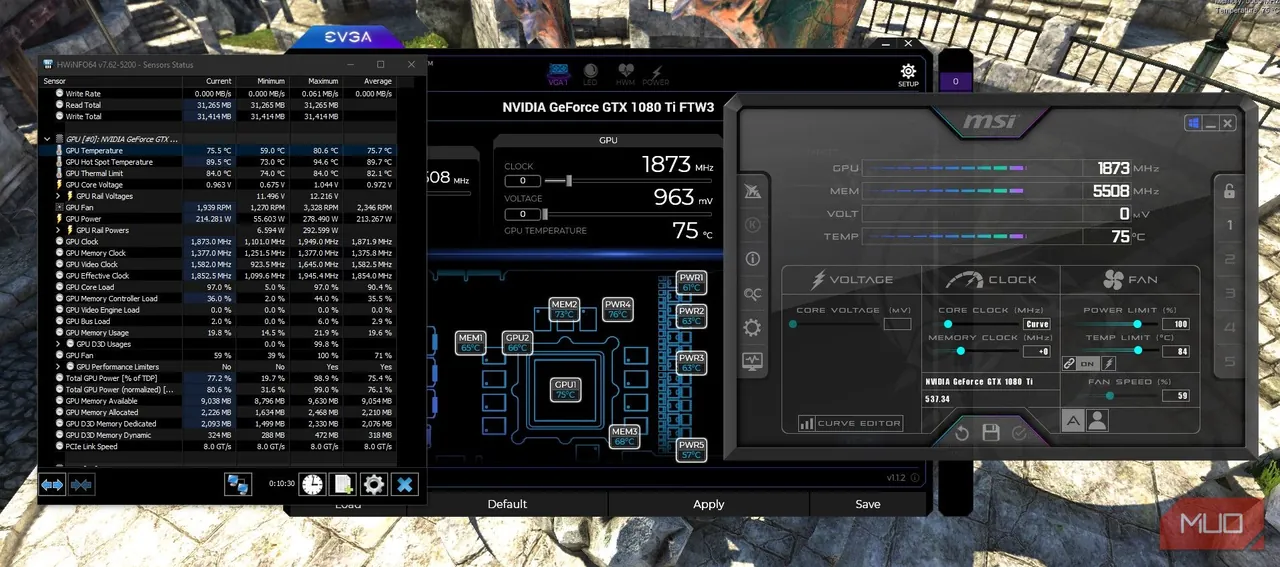

Po přidání další teplovodivé pasty jsem testoval 10 minut při mírně zvýšeném napětí, protože jsem zaznamenal nestabilitu při napětí 0.944 V. I přes vyšší napětí se mi podařilo dosáhnout průměrných teplot kolem 75.7 °C.

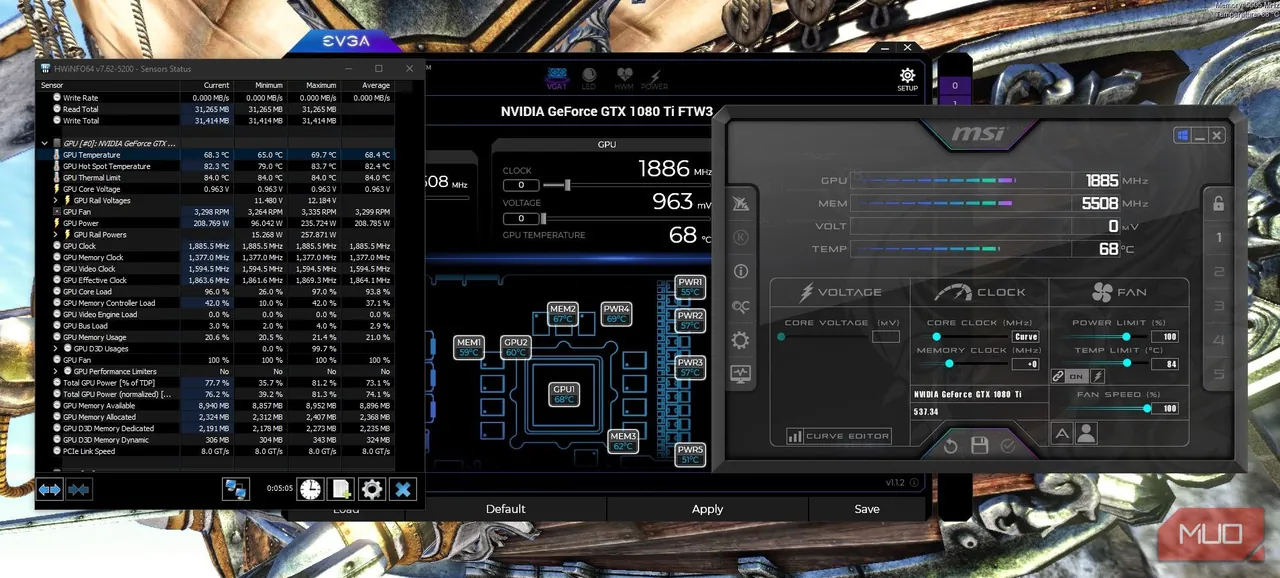

Zajímalo mě, jak nízko dokážu teploty dostat, proto jsem zkusil nastavit 100% rychlost ventilátoru místo automatické. Teplota se zastavila na 68.4°C po maximu 69.7°C po pěti minutách. Můžete si také nastavit vlastní křivku ventilátoru, která zvýší rychlost na 100% při teplotě okolo 70 °C. Tím dosáhnete nižších teplot při maximálním výkonu, ale karta bude i hlučnější.
Zvyšte výkon a prodlužte životnost grafické karty s novou teplovodivou pastou
Výměna teplovodivé pasty je efektivní způsob, jak zlepšit výkon a prodloužit životnost starších grafických karet. S pravidelnou údržbou vám grafická karta může vydržet i 10 a více let. Doufáme, že vám tento návod pomohl dosáhnout nižších teplot a získat zpět ztracený výkon.
