Demontáž konzole Xbox 360: Podrobný průvodce
Existuje celá řada důvodů, které vás mohou vést k demontáži vaší konzole Xbox 360. Ať už se potýkáte s nechvalně známým „Červeným kruhem smrti“ a hledáte jednoduchou opravu formou přepájení, nebo máte chuť na vylepšení stávajícího, plně funkčního zařízení, otevření krytu Xboxu 360 je prvním krokem.
Ať už je váš důvod jakýkoli, rozložení Xboxu 360 je proces, který lze zvládnout v několika krocích.
Než se pustíte do samotné demontáže, je důležité shromáždit potřebné nástroje. Konkrétně budete potřebovat:
- Plochý šroubovák
- Torx šroubovák T10
- Nerozloženou kancelářskou sponku
- Spudger (alternativně poslouží i plochý šroubovák)
Mějte po ruce i nádobku na šroubky. Uspořádané šrouby vám ušetří mnoho času a nervů při opětovné montáži.
Nezapomeňte se během práce uzemnit dotykem holého kovového povrchu vnitřní konstrukce Xboxu 360. Tím minimalizujete riziko poškození vnitřních komponent statickou elektřinou. Alternativně můžete použít antistatický náramek, který vás ochrání před případnými elektrostatickými výboji, jež by mohly vaši konzoli poškodit.
Postup demontáže Xbox 360
Po shromáždění potřebných nástrojů můžete začít s otevíráním vašeho Xboxu 360. Na rozdíl od jiných konzolí, přístup k vnitřním komponentám Xboxu 360 je o něco složitější. Než se k nim dostanete, budete muset postupně odstranit čelní panel, boční mřížky, spodní a horní panel.
Postup otevírání se liší podle konkrétního modelu. Xbox 360, Xbox 360 S (Slim) a Xbox 360 E se liší konstrukcí krytu, a tím i umístěním úchytů. V tomto návodu se zaměříme na demontáž modelu Xbox 360 S.
1. Odstranění bočních krytů

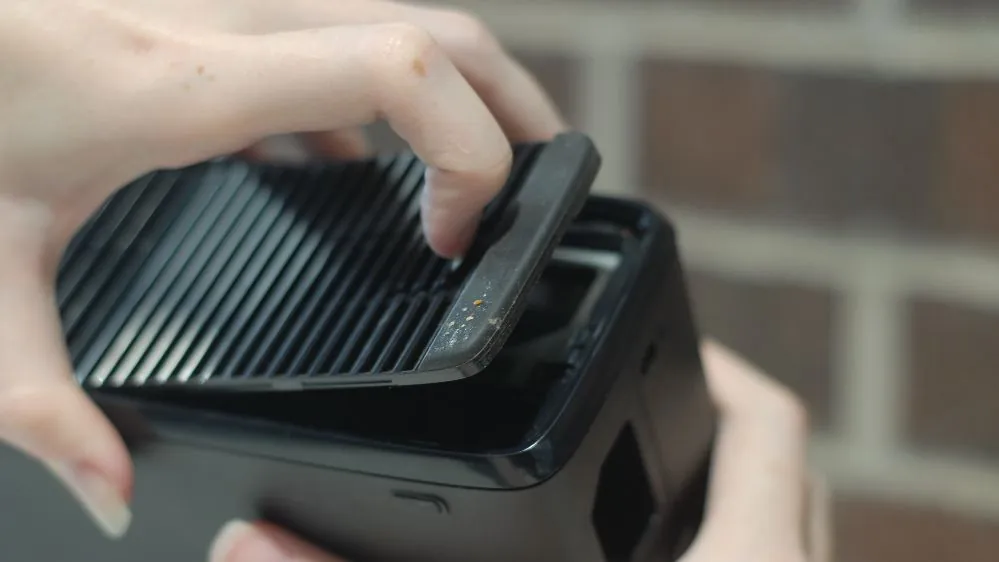

Demontáž Xboxu 360 S je v některých ohledech jednodušší než u jeho starších verzí. Začneme odstraněním obou bočních krytů. Spodní boční kryt je upevněn západkou, kterou stačí zacvaknout a uvolnit. Poté jemně odepněte druhou část bočního panelu. Často to lze provést jemným tahem, ale pro uvolnění úchytů můžete použít spudger.

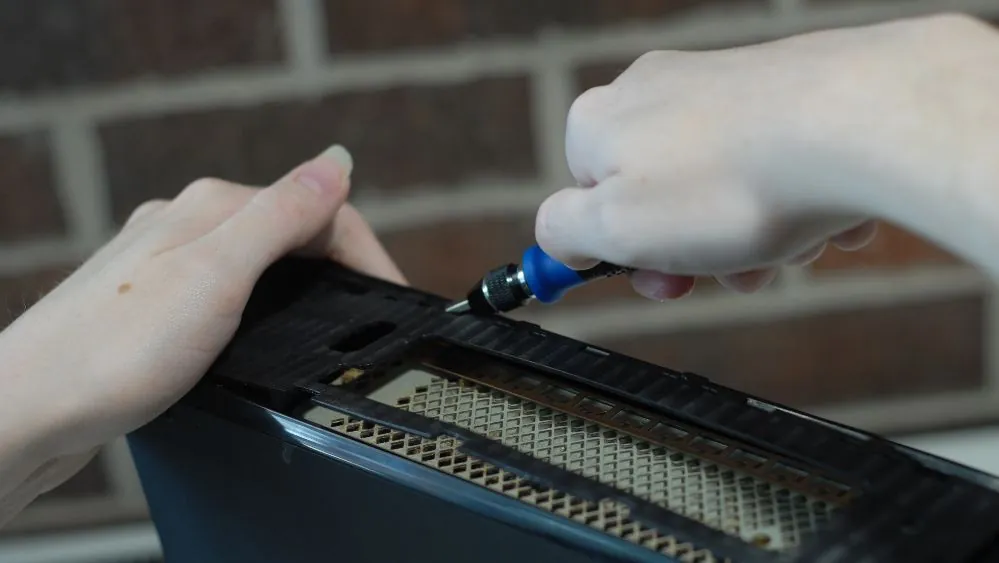

Po odstranění spodního bočního krytu následuje horní boční kryt. Ten nemá západku a je upevněn na šasi Xboxu ze všech stran. Opatrně vložte spudger nebo šroubovák do spáry mezi horním bočním krytem a konzolí, dokud se kryt nezačne zvedat.
2. Odstranění bočních čelních panelů
Nyní, když jsou oba boční kryty odstraněny, je na řadě sejmutí spodních bočních čelních panelů. Bohužel, tyto panely mohou být docela obtížné odstranit. Použijte spudger, který zasunete pod otvory zcela vlevo, uprostřed a vpravo na každé straně čelního panelu. Nakloňte špičku spudgeru nahoru, dokud neuvolníte úchyt, který panel drží.
Při tomto kroku můžete nabýt pocitu, že něco poškodíte. Nicméně, odstranění těchto dvou čelních panelů bude vyžadovat trochu síly.
3. Odinstalace Wi-Fi adaptéru a pevného disku

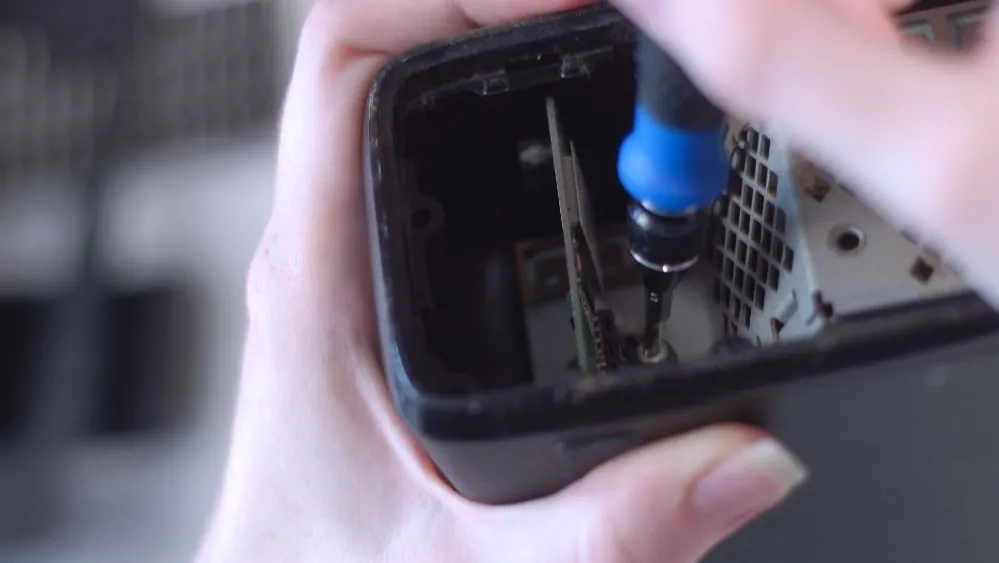

S odstraněnými bočními kryty a čelními panely můžete přistoupit k vyjmutí Wi-Fi adaptéru a pevného disku. Wi-Fi adaptér se nachází pod horním čelním panelem, zatímco pevný disk je pod spodním čelním panelem. Pro odstranění Wi-Fi adaptéru budete potřebovat Torx šroubovák T10. Odšroubujte šroub a poté opatrně vytáhněte adaptér z portu a ze skříně.
Následně odložte Wi-Fi adaptér a pokračujte vyjmutím pevného disku. Ten se vyjímá mnohem snadněji díky praktickému poutku. Položte konzoli Xbox 360 na bok tak, aby pevný disk směřoval nahoru, a poté zatáhněte za poutko směrem vzhůru, dokud se pevný disk neodpojí od portů. Poté pevný disk i Wi-Fi adaptér odložte na bezpečné místo.
4. Odstranění rámů a uvolnění zadního panelu

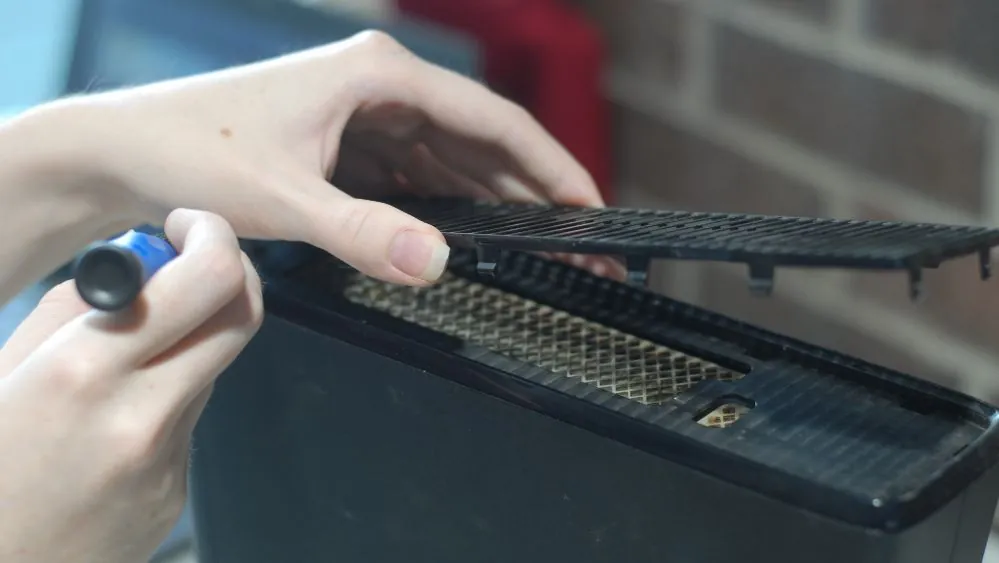

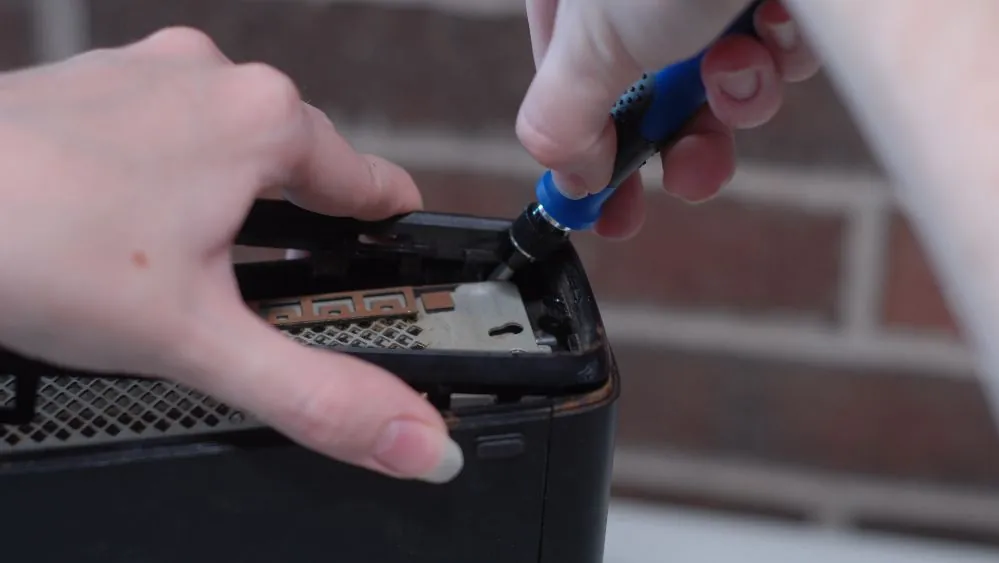

Po vyjmutí adaptéru a pevného disku se blížíme k přístupu k vnitřnímu šasi vašeho Xboxu 360 Slim. Nejdříve je však potřeba odstranit rámy na horním a spodním bočním panelu, které dříve držely čelní panely a boční kryty. Stejně jako v případě čelních panelů, můžete rámy uvolnit tak, že zasunete šroubovák za úchyty pod rámem a odlepíte jej od Xboxu.

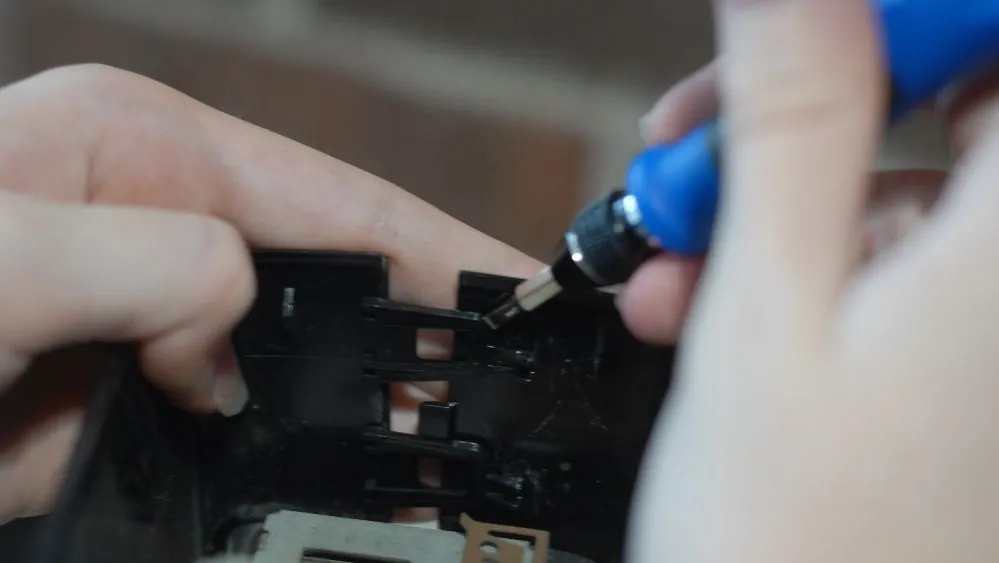

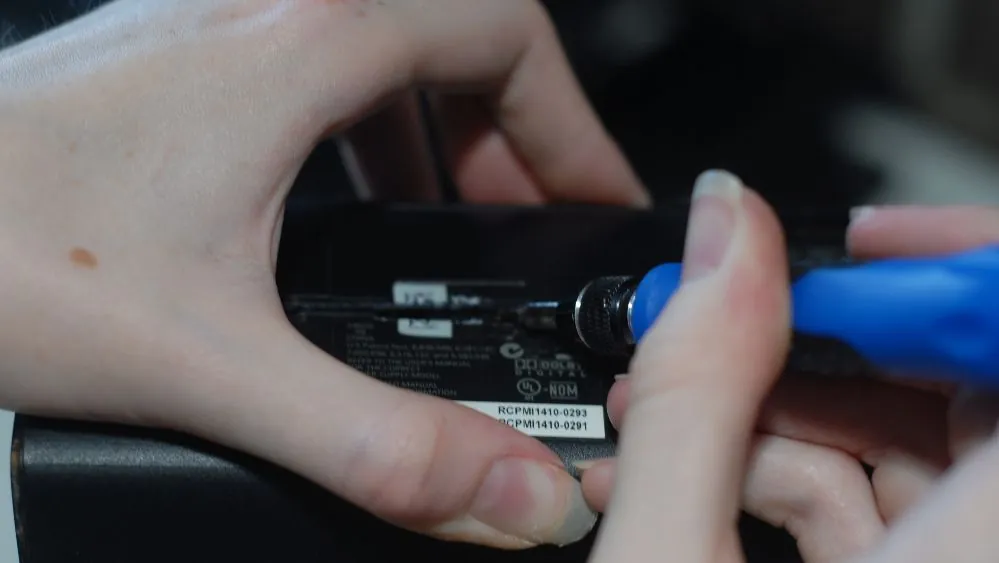

Jakmile odstraníte oba rámečky, získáte přístup k vnitřnímu šasi Xboxu 360. Nyní můžete vypáčit zadní panel. Pomocí spudgeru vyviňte tlak na dvě spony, které drží zadní rám na místě. Možná bude nutné držet strany od sebe, aby se spony znovu nezacvakly. Po oddělení vnitřních spon, pokračujte uvolňováním dalších spon spudgerem po celém obvodu Xboxu 360, dokud se spodní strana zadního panelu zcela neuvolní.
Na závěr otočte konzoli Xbox 360 a najděte a uvolněte poslední vnitřní sponu, která drží horní stranu zadního panelu pohromadě. Po uvolnění i této spony můžete obě poloviny oddělit buď ručně, nebo s pomocí spudgeru. Použití spudgeru je obecně doporučeno, jelikož ruční oddělování zadního panelu může být obtížné.
Upozornění: Jakmile provedete tento krok, veškerá aktivní záruka na váš Xbox 360 bude zrušena, jelikož dojde k porušení nálepky Microsoft Seal.
5. Odstranění šroubů vnitřního pouzdra

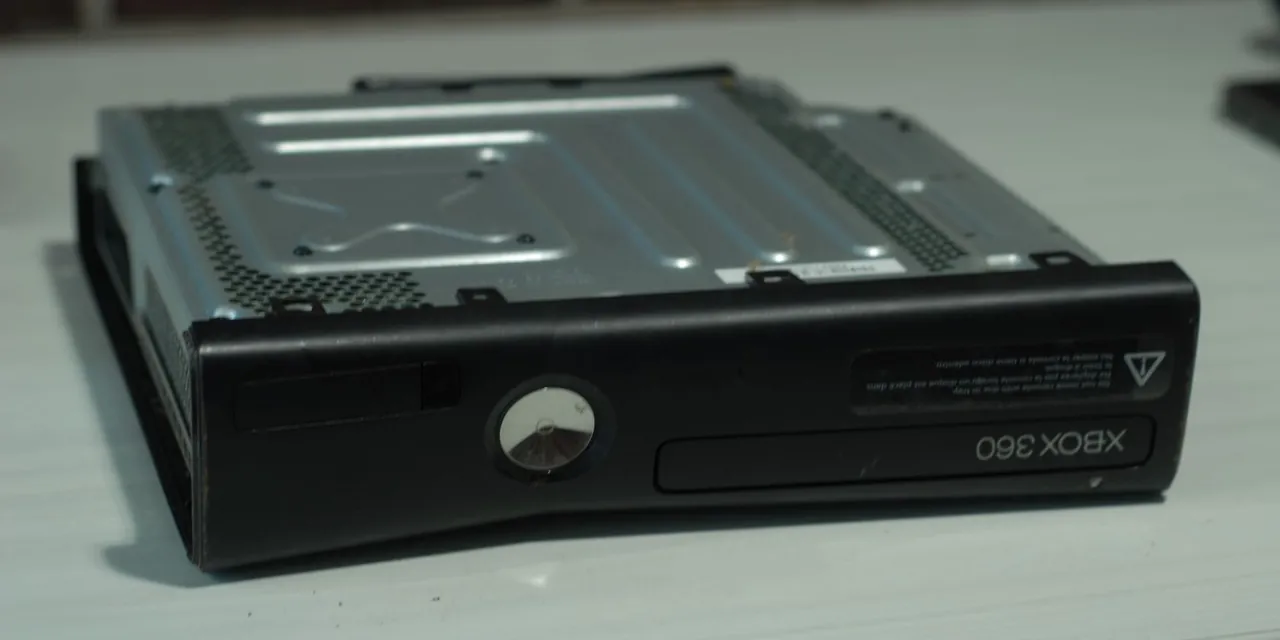

Po odstranění spodního panelu byste měli vidět spodní kovové šasi vašeho Xboxu 360. Šest šroubů drží horní část vnitřního pouzdra na místě. Dva šrouby jsou umístěny na pravé straně, dva na levé straně a dva v prohlubních uprostřed. Odstraňte všechny šrouby pomocí šroubováku T12 a odložte je do bezpečné nádoby. Ujistěte se, že odstraňujete správné šrouby – v tomto případě šest šroubů, které vidíte na obrázku. Každý šroub je dlouhý 2,5″. Horní panel Xboxu 360 nebude možné sejmout, dokud neodstraníte těchto šest šroubů T12.
6. Uvolnění předního panelu
Konečně jste připraveni sejmout přední panel. Pro jeho uvolnění budete muset odpojit dvě spony na každé straně předního panelu. Položte Xbox 360 na bok tak, aby spodní boční panel směřoval nahoru, a poté vložte spudger a zatlačte na zadní stranu vnitřní spony. Po uvolnění první spony otočte Xbox 360 a uvolněte sponu pod horním bočním panelem.

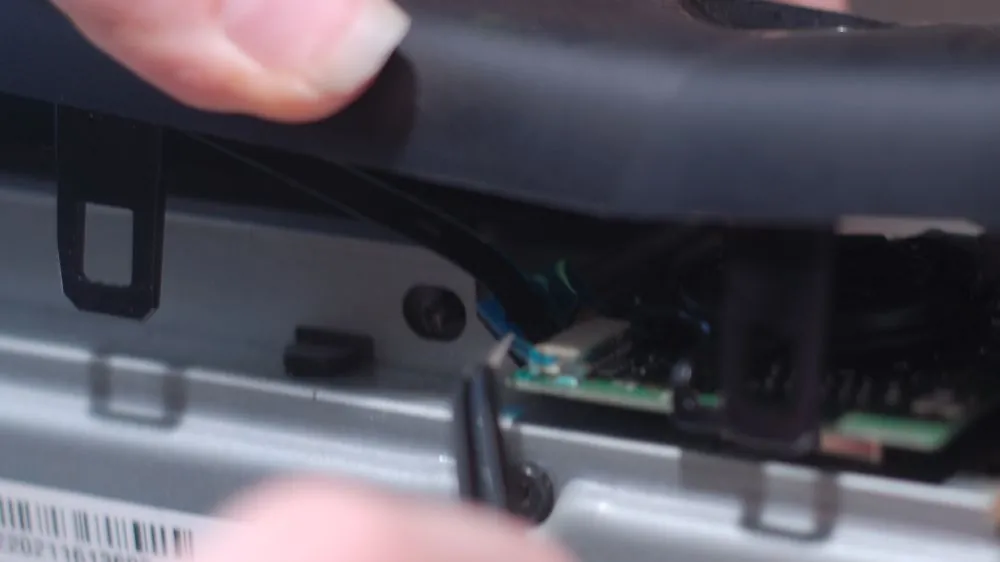

Opatrně uvolněte přední panel od konzole Xbox 360, ale nepokoušejte se jej zcela odstranit. Panel je stále spojen s konzolí citlivým kabelem. Opatrně odsuňte přední panel na stranu, abyste získali přístup, a poté pomocí spudgeru nebo jemné pinzety odjistěte konektor displeje.
Bezpečnostní opatření při práci s vnitřními komponentami
Při manipulaci s vaším Xboxem 360 buďte obzvláště opatrní. Jakmile Xbox 360 otevřete, je snadné nevratně poškodit konzoli jednoduchými chybami – například tím, že se před dotykem hardwaru neuzemníte. Váš přímý přístup k DVD mechanice, RF desce a základní desce znamená, že všechny tyto součásti jsou zranitelné.
Pokud jste tak ještě neučinili, uzemněte se dotykem holého kovového povrchu vnitřního šasi Xboxu 360. Vyvarujte se nošení oděvů ze statických materiálů, jako je vlna, kožešina, bavlna nebo hedvábí. Pokud máte k dispozici antistatický náramek nebo podložku na stůl, používejte je při práci, abyste minimalizovali riziko elektrostatického poškození.
Nejdůležitější je důkladně prozkoumat veškeré opravy či úpravy, které plánujete provést. Některé oblíbené opravy, jako je „trik s ručníkem“, jsou rizikové a představují potenciální nebezpečí požáru. I když se správné metody nemusí zdát tak snadné jako populární řešení, dosáhnete s nimi lepších výsledků.
Snadná demontáž vašeho Xboxu 360
I když se demontáž Xboxu 360 může na první pohled zdát náročná, jedná se o poměrně jednoduchý proces. Většina demontáže spočívá v odstranění různých panelů, které chrání vnitřní součásti konzole. Jakmile získáte přístup k základní desce a komponentám, můžete během několika kroků provést téměř jakoukoli opravu nebo úpravu.
