Napájecí jednotka, známá také jako PSU (Power Supply Unit), hraje klíčovou roli v každém počítačovém systému. Zajišťuje přísun energie pro všechny hardwarové komponenty, včetně základní desky, procesoru a grafické karty. Přestože se instalace napájecího zdroje může zdát náročná kvůli množství kabelů, tento průvodce vás provede celým procesem krok za krokem. Napájecí zdroj se obvykle instaluje až ke konci montáže, spolu s grafickou kartou. Ať už se chystáte instalovat PSU poprvé, nebo upgradujete stávající sestavu, pojďme se podívat, jak správně umístit napájecí zdroj do vašeho počítače.
Instalace PSU do PC: Podrobný návod (2023)
Tento návod vám pomůže nejen s instalací samotného zdroje, ale také s připojením všech kabelů, což může být pro začátečníky komplikované. Na konci tohoto článku budete přesně vědět, kam který kabel zapojit na základní desce. Následuje detailní popis, jak krok za krokem nainstalovat napájecí zdroj (PSU) do skříně počítače.
Na co si dát pozor před nákupem zdroje PSU
Ověření výkonu PSU
Před instalací napájecího zdroje je klíčové zajistit, že je kompatibilní se zbytkem vašeho počítačového systému. Toho docílíte výpočtem celkové spotřeby energie všech komponent ve wattech a jejím porovnáním s celkovým výkonem zdroje. Doporučuje se zakoupit PSU s celkovým výkonem alespoň o 150-200 W vyšším, než je vypočtená spotřeba. Tím si zajistíte rezervu pro případné výkonové špičky.
Pro přesný výpočet potřebného výkonu můžete využít kalkulátor spotřeby napájecího zdroje OuterVision (návštěva). Je také důležité si uvědomit, že někteří výrobci PSU mohou uvádět nesprávné hodnoty maximálního podporovaného výkonu. Proto je vhodné nakupovat PSU od renomovaných značek a před nákupem si přečíst recenze.
Kontrola certifikace 80 Plus
Obrázek s laskavým svolením: Cooler Master (webová stránka)
Při nákupu napájecího zdroje s vysokým výkonem za nízkou cenu buďte opatrní. Může se stát, že nebude dodávat deklarovaný výkon a nakonec poškodí vaše PC komponenty. Nejlepším způsobem, jak si ověřit kvalitu napájecího zdroje, je zkontrolovat jeho certifikaci 80 Plus.
Systém 80 Plus hodnotí zdroje podle jejich kvality a účinnosti a certifikuje je na úrovně, jako je bronzová, stříbrná, zlatá a platinová. Vzhledem k tomu, že napájecí zdroj je klíčovou součástí, nešetřete na něm a pořiďte si ten nejlepší pro vaši sestavu.
Ověření dostupných konektorů napájecího zdroje
Váš napájecí zdroj musí mít dostatek konektorů pro CPU a GPU. Některé základní desky používají dva konektory CPU a moderní grafické karty, jako je GeForce RTX 4090, vyžadují minimálně tři 8pinové PCIe konektory. Občas i vysokowattové PSU, například 1000W jednotka, nemusejí mít dostatek konektorů pro všechny vaše komponenty. Ujistěte se proto, že jsou vaše komponenty vzájemně kompatibilní a že vámi vybraný zdroj má požadované konektory.
Co potřebujete pro instalaci PSU do PC
Připravte si potřebné nástroje
Před zahájením montáže počítače si připravte veškerý instalační materiál a nástroje. Pro tento případ budete potřebovat šroubovák s křížovou hlavou. Dále se ujistěte, že máte čisté pracovní prostředí bez statické elektřiny (nepracujte na koberci). Během instalace také používejte antistatický náramek, abyste předešli elektrostatickému poškození.
Instalace základních komponent do skříně PC
Před instalací napájecího zdroje (PSU) se ujistěte, že máte ve skříni počítače nainstalovanou základní desku spolu se všemi základními komponenty, jako je procesor (například Intel Core i9-13900K), paměť (RAM) a úložné jednotky. Před instalací PSU musíte mít předinstalované pevné disky (HDD) a 2,5palcové SATA SSD.
Zajistěte, aby byla základní deska, úložné jednotky, procesor a chladič CPU již nainstalovány ve skříni. Jedinou komponentou, kterou vynecháte, je grafická karta. Při instalované grafické kartě je obtížnější efektivně vést a spravovat kabely. Nejprve tedy připojíme několik napájecích konektorů ze zdroje a poté nainstalujeme grafickou kartu s různými napájecími konektory PCIe (vysvětleno dále).
Připojení napájecích konektorů PSU

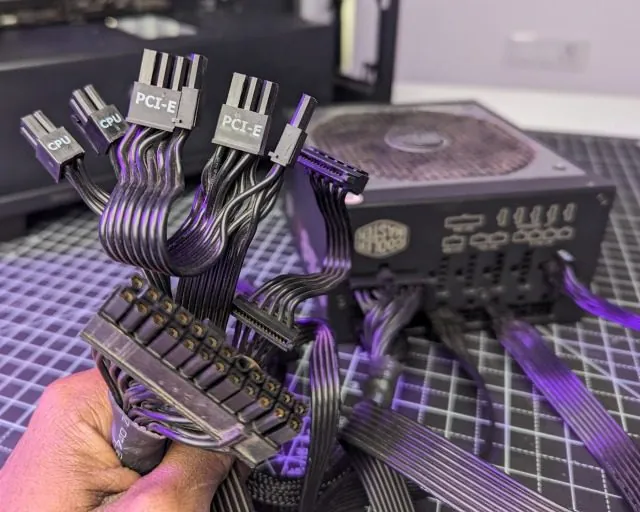

V případě, že máte semimodulární nebo plně modulární PSU, připojte všechny potřebné kabely ještě před instalací do skříně počítače. Pokud máte standardní, nemodulární zdroj, můžete tento krok přeskočit. V opačném případě se před umístěním PSU do pouzdra ujistěte, že jsou připojeny následující kabely:
- 24kolíkový napájecí konektor: Dodává energii základní desce, která ji následně rozděluje do všech vnitřních komponent.
- Napájecí konektor CPU: Zajišťuje napájení procesoru. Možná budete potřebovat 2x 8pinové konektory, zkontrolujte tedy specifikace vaší základní desky.
- Napájecí konektory PCIe: Napájejí grafickou kartu. V závislosti na modelu a značce GPU budete muset použít určitý počet 6- nebo 8pinových napájecích konektorů.
- Konektory periferního napájení (MOLEX a SATA): Tyto konektory se používají pro úložné jednotky, jako jsou SATA HDD nebo SSD. Také napájejí další periferie, jako jsou ventilátory skříně, RGB osvětlení atd. Obecně se doporučuje připojit alespoň jeden napájecí konektor SATA, ale pokud plánujete používat více pevných disků/SSD a dalších periferií, možná budete potřebovat dva. Pro zjištění počtu potřebných konektorů si prostudujte dokumentaci k vašemu napájecímu zdroji a dalším komponentám.
Poznámka: Pokud máte nemodulární PSU, můžete pokračovat v instalačním průvodci a nebudete používat další kabely, které nejsou nutné k napájení žádných komponent.
Jak nainstalovat napájecí zdroj (PSU) do skříně PC

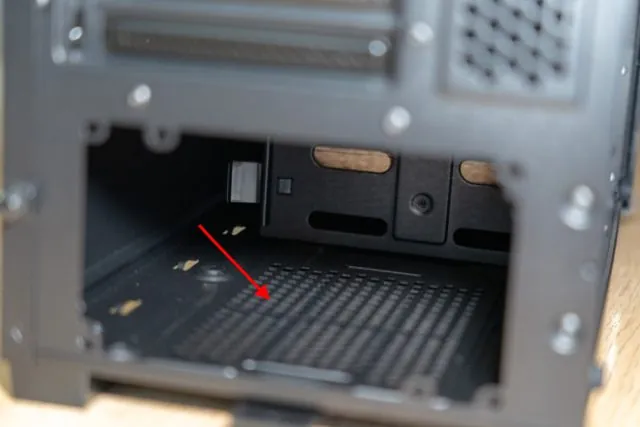

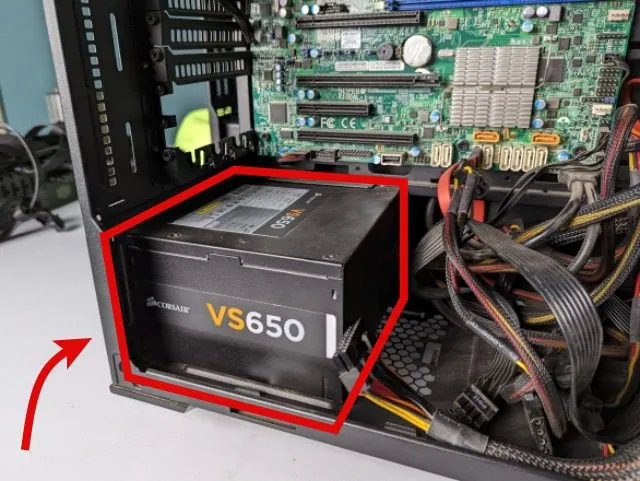

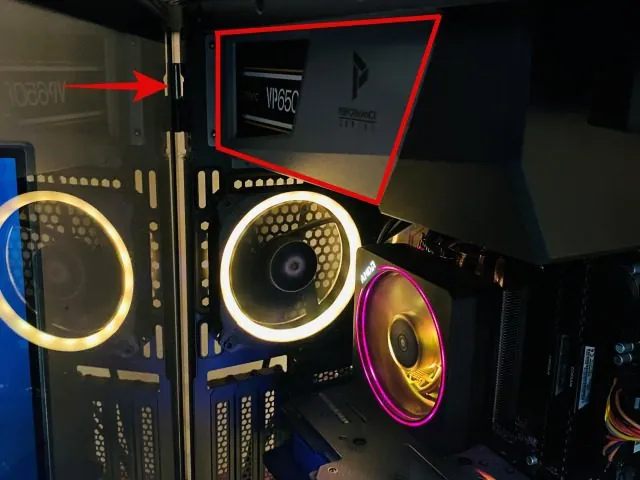

1. Jakmile jste připraveni s napájecím zdrojem a instalačními nástroji, je prvním krokem zjištění, kam PSU nainstalovat. Ve většině počítačových skříní se dnes nachází kryt napájecího zdroje, obvykle umístěný dole, i když v některých případech může být umístěn i nahoře. Důležité je zajistit, aby měl ventilátor napájecího zdroje správné proudění vzduchu ve své konečné orientaci.
2. Umístěte napájecí zdroj na určené místo a ujistěte se, že ventilátor napájecího zdroje je zarovnán s otvorem pro ventilaci ve skříni. Ve většině případů stačí zdroj umístit tak, aby jeho ventilátor směřoval dolů.
Poznámka: Ventilátor PSU musí lícovat s ventilačními otvory ve vaší skříni. Pokud je ventilátor blokován, když je otočen směrem dolů, musíte změnit orientaci napájecího zdroje, aby mohl ventilátor jednotku správně chladit.

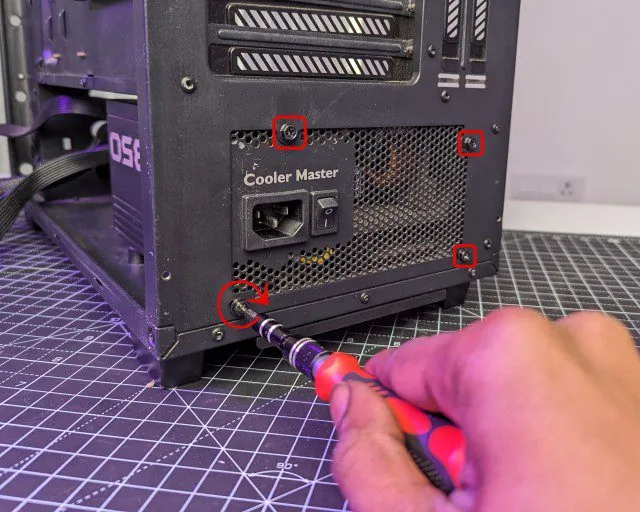

3. Po správném umístění přišroubujte napájecí zdroj ke skříni PC. Ujistěte se, že šrouby utahujete diagonálně, aby se snížilo napětí na jedné straně komponenty.
Připojení napájecího zdroje ke komponentám základní desky
Po úspěšné instalaci zdroje do skříně přichází na řadu nejdůležitější krok – připojení kabelů PSU k požadovaným konektorům na základní desce. Naučme se, jak na to efektivně:
1. Nejprve vytáhněte všechny napájecí kabely ze zdroje a veďte je ze zadní strany skříně PC (opačná strana tvrzeného skla). To slouží pro základní uspořádání kabelů. Poté uchopte každý napájecí konektor a veďte jej nejbližším otvorem pro správu kabelů na zadní straně, podle toho, kam jej potřebujete zapojit na základní desce. Správná umístění naleznete v manuálu k základní desce.

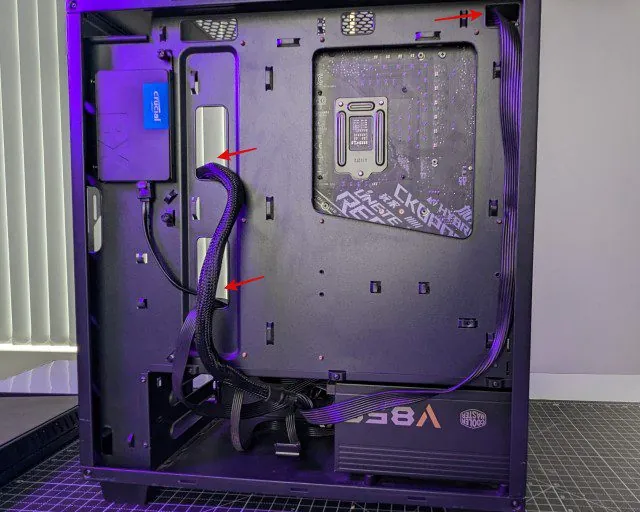

Zde je například ukázka vedení kabelů v naší sestavě PC. Pokud vaše PC skříň nemá vhodné možnosti vedení kabelů, můžete se pokusit kabely uspořádat co nejlépe.
2. Začněte zapojením 24kolíkového napájecího kabelu základní desky a 8kolíkových napájecích konektorů CPU do příslušných zásuvek. Při zapojování kabelů dbejte na to, aby byly konektory pevně zasunuty. Výstupek na kabelu a na straně základní desky by měl zapadnout na své místo. Totéž platí pro napájecí konektor CPU.

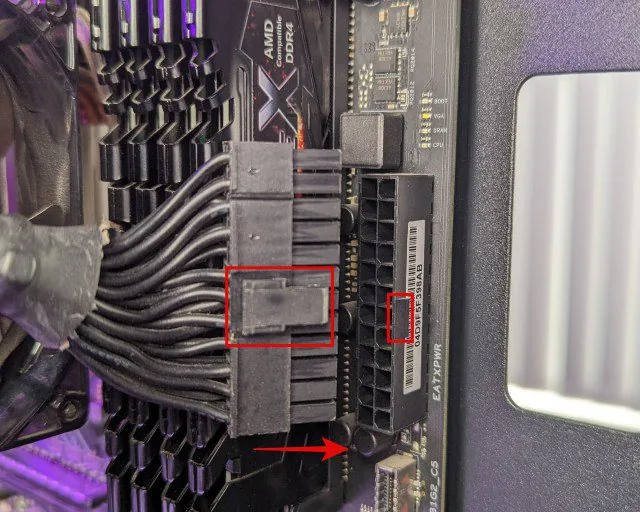

24pinový napájecí konektor základní desky

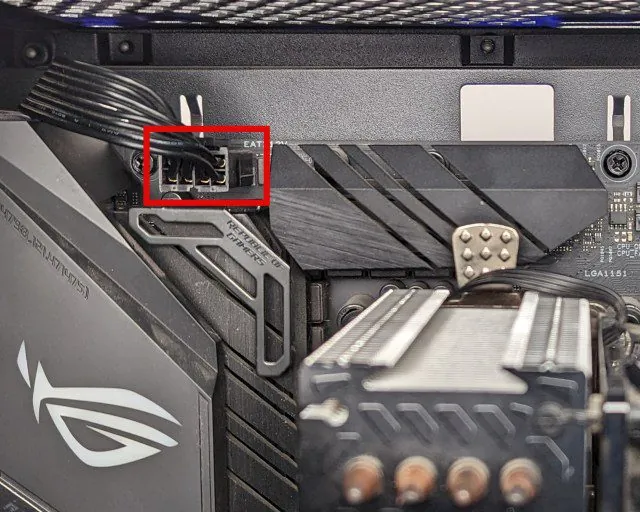

8pinový napájecí konektor CPU
6. Nyní nainstalujte grafickou kartu na základní desku a přišroubujte ji ke skříni počítače. Následně vyhledejte napájecí konektory na GPU. Zapojte 8pinové nebo 6pinové napájecí konektory PCIe, které jsou nutné pro provoz vaší grafické karty. Orientace pro připojení 8pinového napájecího kabelu PCIe se může u různých GPU lišit. Musíte dávat pozor na výstupky, kam se napájecí konektor zacvakne. Někdy jsou také na opačné straně.
Poznámka: Grafické karty Nvidia Founders Edition se často dodávají s 12pinovým nebo 16pinovým napájecím konektorem, které jsou dostupné v novějších zdrojích ATX 3.0. Pro starší jednotky PSU budete potřebovat adaptér, který je součástí balení GPU. Do adaptéru připojíte požadovaný počet 8pinových napájecích konektorů PCI-e a následně připojíte 12pinový nebo 16pinový konektor k vašemu GPU Nvidia.

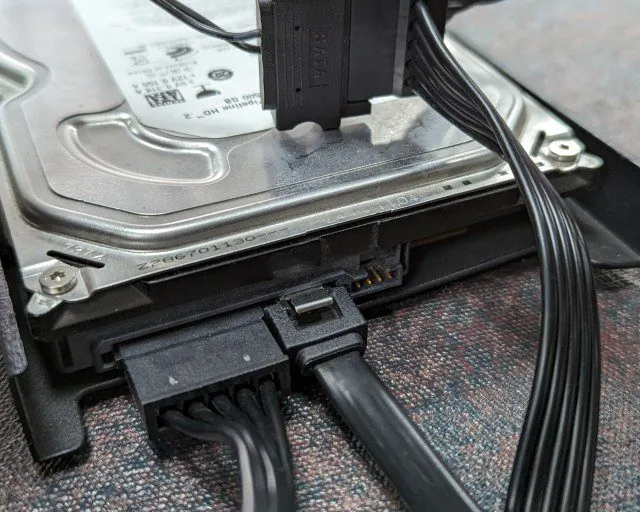

7. Poté připojte napájecí konektory SATA k pevnému disku nebo SSD po jejich správném zarovnání. Zapojte také požadované napájecí konektory SATA nebo MOLEX pro zbývající periferie, jako je RGB osvětlení nebo ventilátory vaší počítačové skříně.

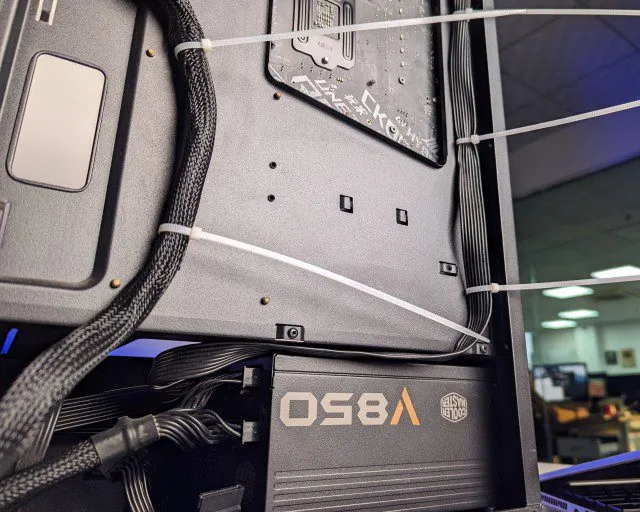

8. Úspěšně jste nainstalovali napájecí zdroj do skříně počítače a jeho různé napájecí kabely na základní desku. Nicméně je ještě několik dalších úkolů, které musíte provést. Použijte stahovací pásky k zajištění kabelů a dosažení optimálního výkonu. Úhledné uspořádání kabelů pomůže zlepšit proudění vzduchu a zajistí čistý a organizovaný vzhled vašeho počítače.
9. Nyní můžete přistoupit k dokončení zbývajícího sestavení počítače, pokud je ještě něco potřeba nainstalovat. Poté nasaďte boční panely skříně a přišroubujte je zpět na místo. Nakonec připojte hlavní napájecí kabel do zadní části napájecího zdroje a zapojte ho do zásuvky. Pokud používáte zdroj 1300 W+, možná jej budete muset zapojit do 16A zásuvky. Poraďte se s elektrikářem, váš zdroj může fungovat lépe s elektrickou zásuvkou s vyšším proudem.

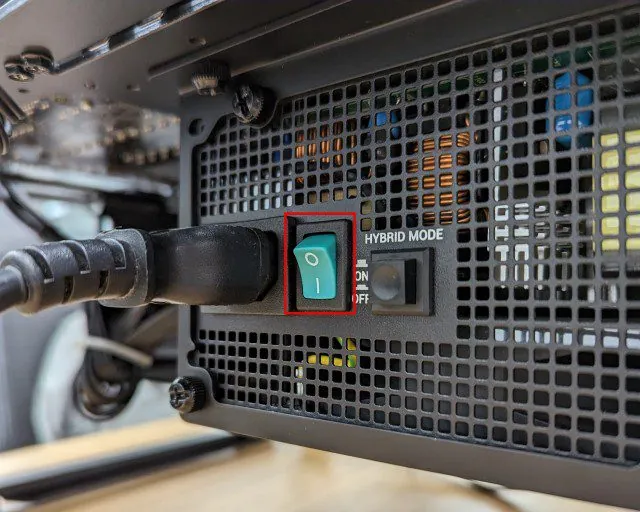

Pro ty, kteří se ptají, co znamenají symboly na vypínači napájení, zde čárka (-) představuje stav ON a kruh (O) představuje stav OFF.
10. A je to! Doufáme, že jste úspěšně nainstalovali napájecí zdroj a zapnuli svůj nový počítač. Pokud jste správně nainstalovali i zbývající komponenty a připojili vypínač k základní desce, měl by se počítač zapnout stisknutím tlačítka napájení na skříni počítače.
Často kladené otázky o instalaci napájecího zdroje
Jak zapnu počítač? Co znamenají přepínače vedle napájecí zástrčky na PSU?
Pro zapnutí počítače přepněte přepínač PSU do polohy „ON“, označené symbolem čárky. Poté zapněte počítač stisknutím tlačítka napájení na skříni. Kruhové označení na tlačítku PSU znamená, že je ve stavu „OFF“. Pamatujte, nikdy nepřepínejte vypínač, když je počítač spuštěný. Můžete ho tak však vypnout v případě potřeby přidržením tlačítka napájení.
Můj počítač potřebuje upgrade a starší PSU není kompatibilní. Je možné pouze vyměnit napájecí zdroj?
Ano, můžete snadno vyměnit starší napájecí zdroj za nový. Nejprve odstraňte stávající PSU a poznamenejte si, kam byly připojeny předchozí konektory. Poté postupujte podle našeho průvodce a nainstalujte nový napájecí zdroj na jeho místo.
Musím zapojit zdroj do 16A zásuvky, nebo je i nižší proud v pořádku?
16A zásuvka je nutná pouze pro špičkové napájecí zdroje. Za zástrčkou napájecího zdroje je uvedena intenzita proudu, kterou potřebuje ke správnému fungování. Podle toho se můžete rozhodnout, zda použít 16A zásuvku.
Je nutné připojit můj PSU k UPS?
Připojení PSU k UPS není nezbytné, protože napájecí zdroj je vybaven mnoha ochrannými mechanismy pro případ výpadku proudu. Pokud však na počítači provádíte důležitou práci, UPS vám zajistí, že o data nepřijdete. Vypínání počítače kvůli výpadkům proudu může také způsobit poškození úložiště. Většina uživatelů by proto měla investovat do UPS, aby předešli ztrátě dat.
Jakou orientaci mám zvolit pro instalaci napájecího zdroje? Má ventilátor směřovat nahoru nebo dolů?
Orientace napájecího zdroje závisí na tom, kde jsou umístěny ventilační otvory ve skříni/krytu PSU. Jednoduše se ujistěte, že ventilátor směřuje tam, odkud může nasávat čerstvý vzduch pro chlazení napájecí jednotky.
Instalace napájecího zdroje do skříně počítače
To je vše, co potřebujete vědět o krocích, které je třeba provést před a během instalace napájecího zdroje (PSU) a jeho různých napájecích konektorů. Podle výše uvedených kroků byste měli být schopni úspěšně nainstalovat PSU do skříně vašeho počítače. Přestože se tento proces může zdát trochu skličující kvůli různým napájecím kabelům a drahým komponentám, je snazší, pokud budete pečlivě postupovat podle návodu. Doufáme, že je to jeden z posledních kroků v procesu stavby vašeho počítače, a že je tak vaše sestava dokončena. Pokud máte nějaké pochybnosti nebo se během instalace setkáte s jakýmkoli problémem, neváhejte se zeptat v sekci komentářů níže.
