Jak nainstalovat základní desku do PC skříně

Instalace základní desky: Průvodce pro rok 2023

Základní deska je klíčovým prvkem při stavbě každého počítače. Na ni se umisťuje většina komponent, jako procesor (CPU), grafická karta (GPU), operační paměť (RAM) a úložiště. Představuje tak páteř celého systému a je jednou z prvních věcí, které se instalují. Než se pustíte do montáže grafické karty nebo zdroje, musíte mít jistotu, že je základní deska správně upevněna v počítačové skříni. Instalace základní desky nemusí být tak složitá, jak se zdá, ale je třeba dodržet několik zásad. Ať už stavíte nový počítač nebo vylepšujete stávající, podíváme se společně, jak na to.

Postup instalace krok za krokem

Ukážeme vám, jak bezpečně zapojit i přední I/O konektory skříně, což bývá pro mnoho stavitelů PC oříšek. Následující návod vás provede celým procesem montáže základní desky do počítačové skříně.

Důležité body před zahájením instalace

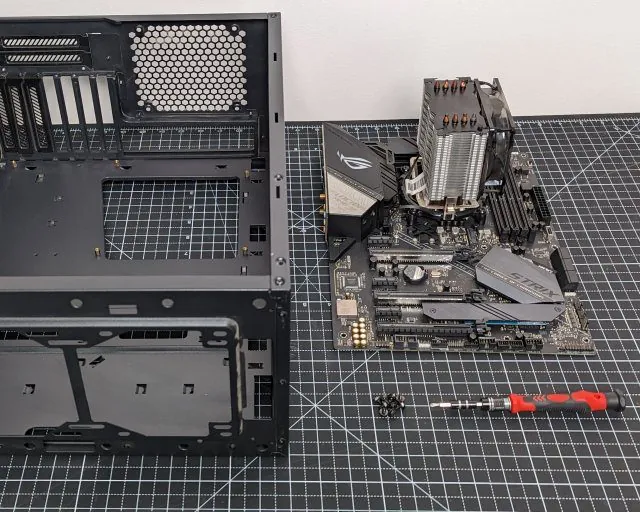

Připravte si potřebné nástroje

I když se to může zdát jako samozřejmost, ujistěte se, že máte po ruce veškeré potřebné nářadí. V tomto případě to bude především šroubovák s křížovou hlavou (Phillips). Před manipulací s komponentami počítače se ujistěte, že je vaše pracovní plocha čistá a uzemněná. Během instalace používejte antistatický náramek, abyste zabránili poškození statickou elektřinou.

Ověřte kompatibilitu základní desky a skříně

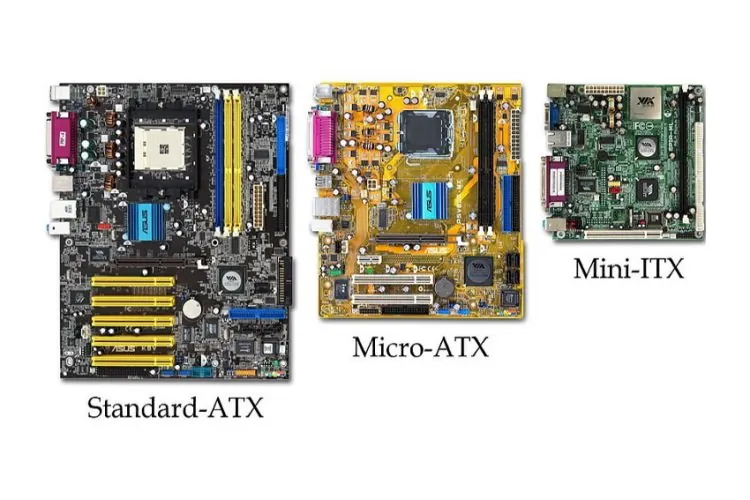

Správný výběr počítačové skříně je další důležitý krok. Podle velikosti skříně se do ní vejde základní deska standardu ATX, microATX nebo mini-ITX. V našem detailním průvodci typy základních desek najdete informace o tom, které desky se hodí do jakých skříní.

Je tedy zásadní, aby byla vaše základní deska a počítačová skříň kompatibilní. Například do skříně typu Full Tower se vejdou všechny tři zmíněné typy desek, ale menší skříně obvykle pojmou pouze desky mini-ITX.

Nainstalujte základní komponenty na desku předem

Před instalací základní desky do skříně doporučujeme umístit na ni základní komponenty, a to nejlépe mimo skříň. Před pokračováním v tomto návodu byste měli mít na základní desce nainstalovaný procesor, paměťové moduly RAM a případně i chladič, ať už vzduchový nebo vodní AIO.

Zkontrolujte napájecí konektory

Vaše základní deska má jeden 6/8pinový konektor napájení pro procesor, nebo i dva 8pinové konektory. Vysoce výkonné základní desky, jako například ASUS ROG Z790-E, mají často dva konektory, což umožňuje vyšší napájení pro odemčené procesory. Ujistěte se tedy, že máte připravené správné napájecí kabely.

Mějte po ruce manuál k desce

Před zahájením montáže si připravte manuál k základní desce. Pokud ho nemáte, najdete ho na webových stránkách výrobce. Proč je to důležité? Protože ne všechny desky jsou stejné a v manuálu si můžete ověřit, jak zapojit USB headery, RGB osvětlení, přední I/O panel a další konektory.

Vysvětlení distančních sloupků

Po rozbalení počítačové skříně jste si možná všimli malých kovových šroubků v místech, kde se umisťuje základní deska. To jsou distanční sloupky, které je nutné umístit do skříně, aby byla připravena pro montáž základní desky.

Každý šroub základní desky vyžaduje distanční sloupek. Jejich pozice se určují podle velikosti desky. Důvod, proč se používají, je jednoduchý: Zajišťují, že se deska plošných spojů základní desky nebude dotýkat vodivého interiéru skříně.

Základní deska se pak přišroubuje do těchto sloupků, což zaručuje bezpečné upevnění a zabraňuje zkratu. Nikdy tedy nešroubujte desku přímo do skříně bez distančních sloupků.

Instalace základní desky krok za krokem

1. Jak už bylo řečeno, před instalací desky zkontrolujte, zda jsou distanční sloupky na správných pozicích. Někdy jsou už předinstalované pro určitý formát desky, ale možná je budete muset přemístit. Připravte si proto nářadí a základní desku, abyste se naučili, jak správně distanční sloupky umístit.

2. Nyní vložte základní desku do skříně tak, aby otvory pro šrouby na desce lícovaly s distančními sloupky. Možná budete muset desku v pouzdře lehce posunout, aby otvory přesně pasovaly. Zkontrolujte, zda jsou stávající pozice distančních sloupků pro vaši desku správné.

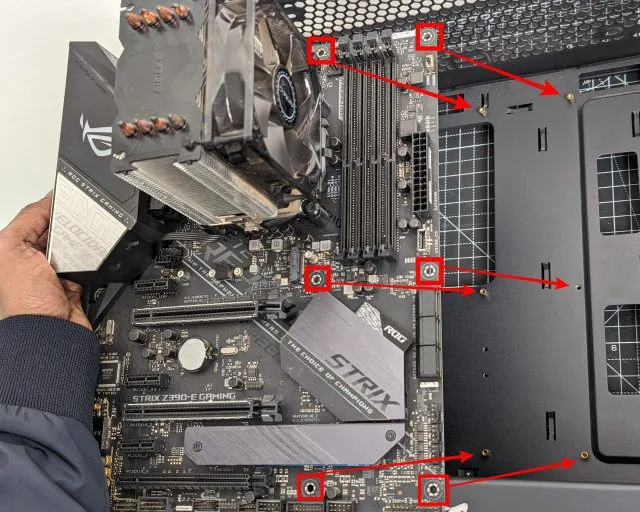

Na obrázku níže jsme označili několik otvorů pro šrouby a odpovídající pozice distančních sloupků. Vidíte, že v prostřední řadě jeden sloupek chybí, takže ho budeme muset nainstalovat ručně. Jak na to, si ukážeme v dalším kroku.

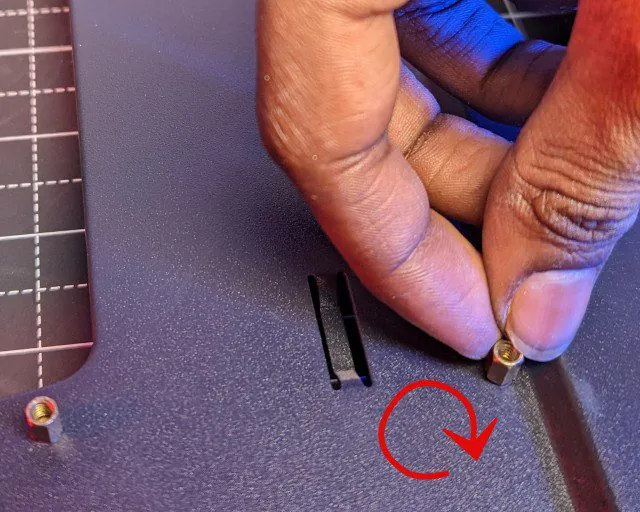

3. Pokud nejsou sloupky na správných místech, poznamenejte si jejich správné pozice. Poté odložte desku stranou a odstraňte všechny nevhodné distanční prvky (otočte je proti směru hodinových ručiček, případně použijte kleště). Následně umístěte sloupky do správných otvorů a zašroubujte je rukou otáčením po směru hodinových ručiček.

Poznámka: Pokud nemáte ve skříni žádné distanční sloupky, musíte si poznamenat všechny správné pozice podle vaší základní desky. Potom postupně našroubujte sloupky do těchto pozic.

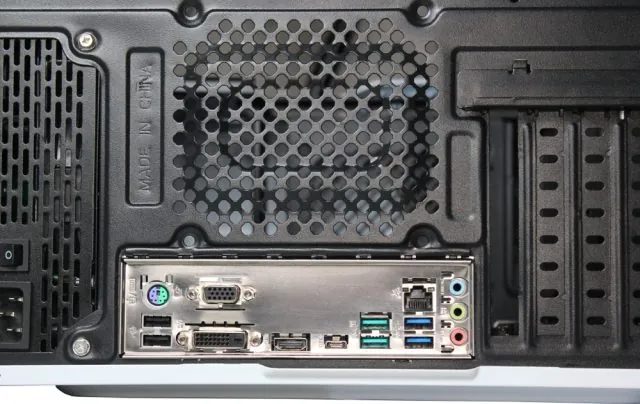

4. Dále, pokud je to potřeba, přidejte I/O shield (kryt I/O portů). Nezapomeňte na něj, protože chrání porty základní desky. V našem případě má deska I/O shield už předinstalovaný. Mnoho základních desek ale dodává I/O shield samostatně v krabici (kovový plech s výřezy pro porty), takže ho musíte nainstalovat ručně. Zde je ukázka, jak vypadá základní deska s I/O shieldem.

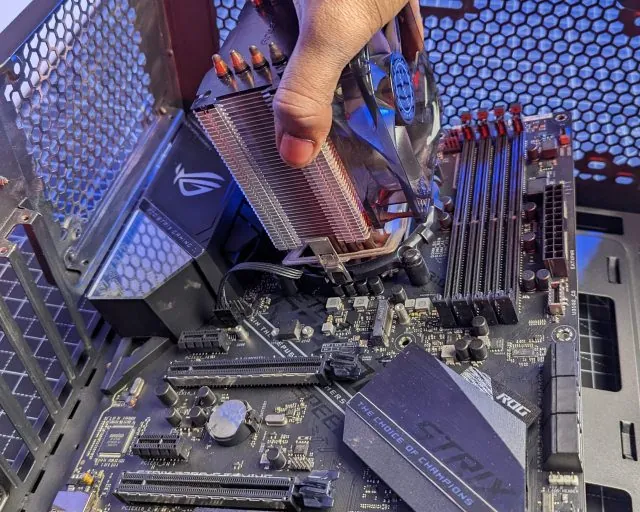

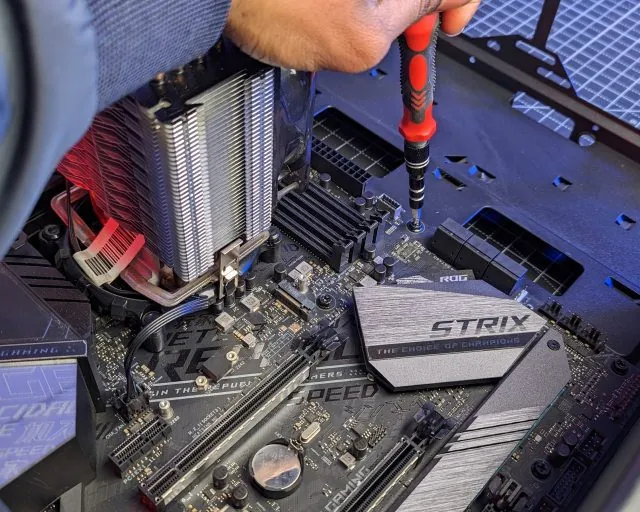

5. Potom vložte základní desku do skříně, nejdříve spusťte dolů její levou stranu. Ujistěte se, že porty lícují s krytem I/O stínění. Pak najděte distanční sloupky a spusťte pravou stranu desky dolů, aby přesně pasovala na sloupky. Poté přišroubujte základní desku pomocí šroubováku Philips.

Poznámka: Nikdy nešroubujte základní desku příliš pevně, protože byste mohli poškodit její desku plošných spojů (PCB). Pokud na šroubech zůstanou stopy, záruka může být neplatná. Utahujte šrouby tak akorát, ne příliš silně.

6. Základní desku máte úspěšně nainstalovanou ve skříni, ale ještě zbývá pár věcí.

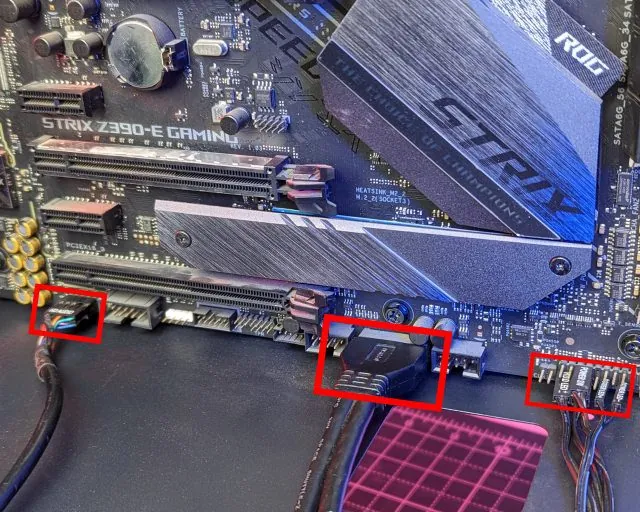

Vezměte manuál k desce a najděte sekci "Přední I/O headery". Zde najdete informace o tom, kam zapojit přední I/O porty, tlačítko napájení, resetovací tlačítko a audio konektory. Zapojte tyto konektory postupně podle manuálu. V manuálu také naleznete pozice pro USB headery, které připojte, aby USB porty na přední straně fungovaly.

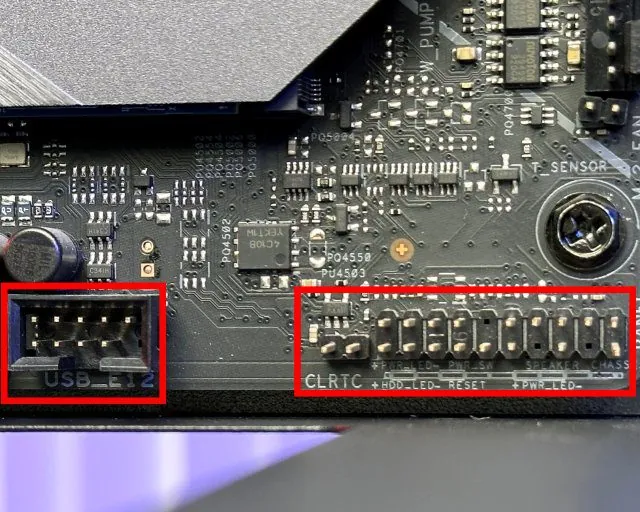

Poznámka: Často jsou správné pozice pro připojení předních I/O headerů vyznačeny přímo na základní desce.

7. Dále musíte připojit hlavní napájecí kabel a kabely dalších komponent, jakmile nainstalujete zdroj napájení. Nemůžeme specifikovat, kam přesně se zapojují všechny konektory na základní desce, protože každá deska je jiná. To už si budete muset zjistit sami.

8. To je vše! Úspěšně jste namontovali základní desku do počítačové skříně. Můžete pokračovat se sestavováním zbytku počítače, instalací grafické karty, přídavných PCIe karet a úložných zařízení.

Často kladené otázky (FAQ)

Liší se instalace základní desky pro AMD a Intel?

Ne, postup instalace základní desky se neliší pro desky AMD a Intel. Jediná věc, na kterou musíte dát pozor, je velikost základní desky, protože to ovlivňuje, kde se mají umístit distanční sloupky.

Moje základní deska je moc velká nebo malá. Co mám dělat?

Zkontrolujte kompatibilitu desky a skříně v technické specifikaci. Do skříně Full Tower ATX se vejdou desky mini ITX, micro ATX i Full ATX, ale do skříně mini ITX se nevejde deska micro ATX. Ujistěte se, že máte správnou skříň pro váš počítač. Pokud nejsou kompatibilní, budete muset změnit skříň nebo základní desku.

Zapomněl jsem dát I/O shield. Lze ho nainstalovat bez odmontování desky?

Ne, I/O shield nelze nainstalovat bez odmontování základní desky. Nezapomeňte ho tedy namontovat před umístěním základní desky do skříně. Budete muset odstranit všechny šrouby a kabely od základní desky, nainstalovat I/O stínění a zopakovat celý proces instalace desky.

Jak nainstaluji ovladače pro základní desku?

Balíky ovladačů pro jednotlivé komponenty na desce najdete na webu výrobce. Aktualizaci ovladačů pro vaše komponenty může automaticky provádět i Windows Update.

Co když nemám dostatek otvorů pro distanční sloupky?

Můžete si koupit další sloupky u místního prodejce nebo online například na Amazonu. U nové skříně jsou sloupky předinstalované, nebo jsou přiložené v balení. Pokud ale používáte starší skříň, možná budete muset dokoupit distanční sloupky.

Která základní deska je lepší – mini ITX nebo ATX?

Pokud vám stačí jedna grafická karta, jen několik úložných zařízení a nepotřebujete velký chladič, mini ITX může být pro vás dobrá volba. S deskami ATX můžete mít více úložných zařízení, i druhou grafickou kartu a další možnosti.

Instalace základní desky: Závěr

Toto je základní přehled toho, co potřebujete vědět o montáži základní desky do skříně. Pokud stavíte svůj první počítač nebo vylepšujete starší, důsledným dodržováním uvedených kroků byste měli desku bez problémů nainstalovat. I když je nutné dát pozor na pár věcí, proces je poměrně jednoduchý. Jakmile desku nainstalujete, můžete připojit všechny napájecí konektory, instalovat chladič na CPU (po nanesení teplovodivé pasty na procesor) a zapnout PC, abyste zjistili, zda vše funguje perfektně. Pokud máte jakékoli pochybnosti nebo se během instalace setkáte s problémy, dejte nám vědět v komentářích níže.
