Jak vytvořit Ganttův diagram v Tabulkách Google

Ganttův diagram je populární typ grafu s vodorovnými pruhy, který vizualizuje harmonogram projektu. Úkoly nebo události jsou na něm znázorněny v časové ose. Tabulky Google nabízejí praktickou funkcionalitu, která usnadňuje tvorbu Ganttových diagramů pro vaše projekty.

Otevřete Tabulky Google a založte nový list.

Nejprve si vytvořte jednoduchou tabulku s hlavičkami sloupců, jako jsou „Úkol“, „Datum zahájení“ a „Datum ukončení“. Do těchto sloupců následně vyplňte data o vašem projektu. Tabulka by měla vypadat přibližně takto:

Dále, vedle nebo pod touto tabulkou, vytvořte další tabulku, která poslouží k výpočtu potřebných dat pro graf. Tato tabulka bude mít tři sloupce: „Úkol“, „Počáteční den“ a „Trvání (dny)“. Tabulka by měla vypadat podobně jako na následujícím obrázku:

Po vyplnění hlaviček je nutné vypočítat „Počáteční den“ a „Trvání“. Sloupec „Úkol“ může být zkopírován z předchozí tabulky, nebo můžete použít odkazy, případně údaje zadat ručně.

Pro výpočet „Počátečního dne“ je potřeba zjistit rozdíl mezi datem zahájení každého úkolu a datem zahájení prvního úkolu. Nejprve převedeme všechna data na celá čísla a poté odečteme datum zahájení prvního úkolu od data zahájení aktuálního úkolu: ( – ). Vzorec bude vypadat takto:

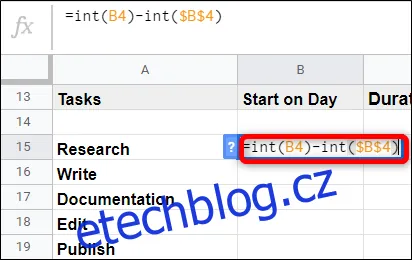

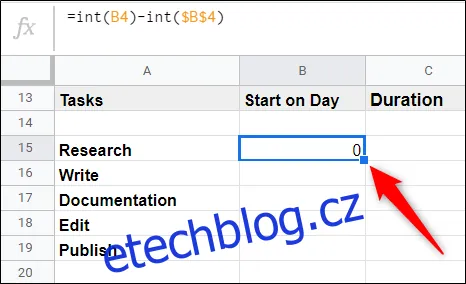

=INT(B4)-INT($B$4)

Ve vzorci je vždy fixní hodnota. Tabulky Google používají symbol dolaru ($) pro „uzamčení“ řádku, sloupce, nebo obojího při odkazování na konkrétní hodnotu.

Pokud tedy zkopírujeme tento vzorec do dalších buněk, symbol dolaru zajistí, že se bude odkazovat na hodnotu v buňce B4, což je datum zahájení prvního úkolu.

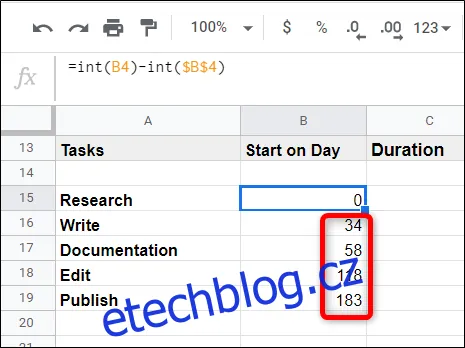

Po vložení vzorce stiskněte klávesu „Enter“, znovu klikněte na buňku a potom dvakrát klikněte na malý modrý čtvereček v pravém dolním rohu.

Tabulky automaticky aplikují stejný vzorec – ale s patřičnými odkazy na správné buňky – na buňky pod aktuální buňkou, čímž dokončí výpočet.

Pro výpočet „Trvání“ je potřeba spočítat, jak dlouho bude každý úkol trvat. Vzorec je trochu složitější, protože počítá rozdíl mezi dvěma daty, a to ( –) – (–). Vzorec bude tedy vypadat takto:

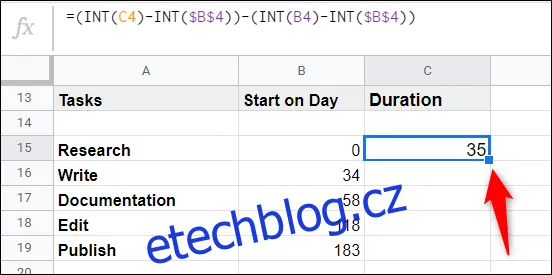

=(INT(C4)-INT($B$4))-(INT(B4)-INT($B$4))

Opět je nutné převést data na celá čísla a použít symbol dolaru pro fixaci hodnot, které se nemění.

Po stisknutí klávesy „Enter“ klikněte znovu na buňku a poté dvakrát klikněte na malý modrý čtvereček.

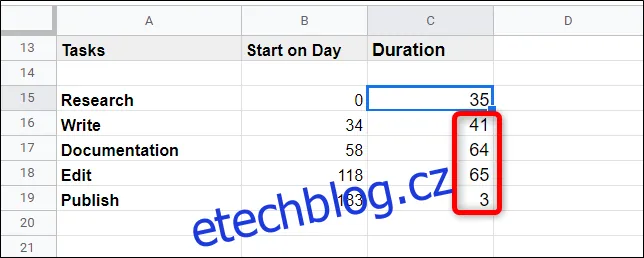

Tabulky automaticky vyplní zbývající buňky.

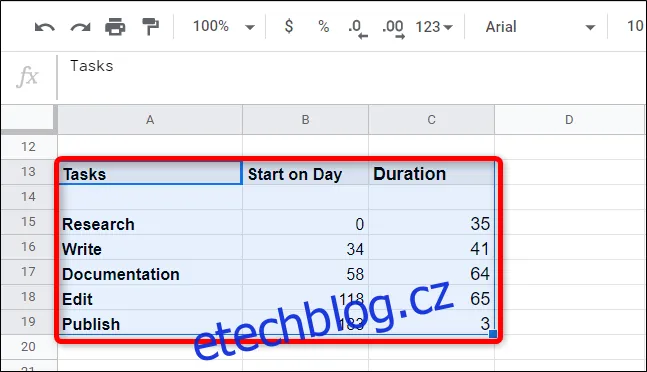

Označte celou tabulku s vypočítanými daty.

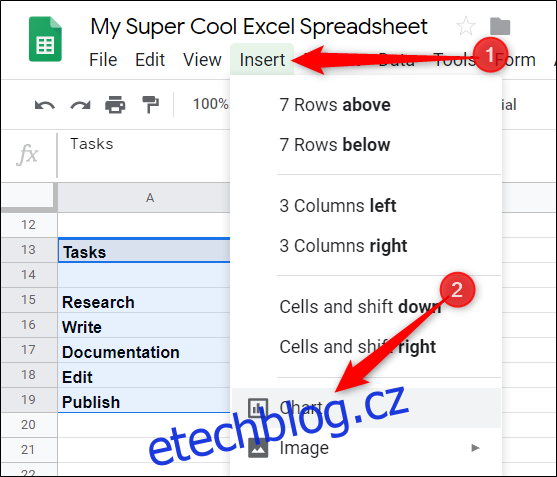

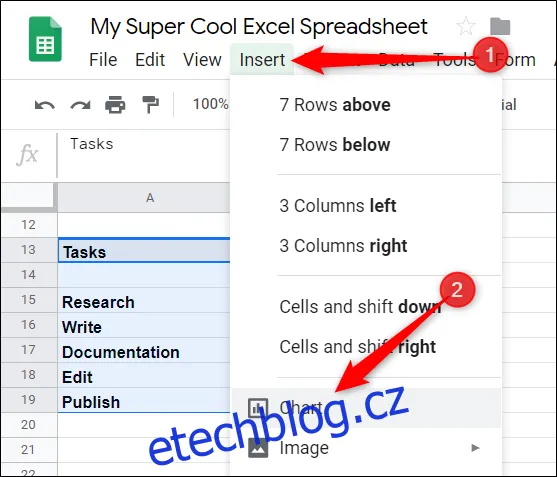

Následně klikněte na Vložit > Graf.

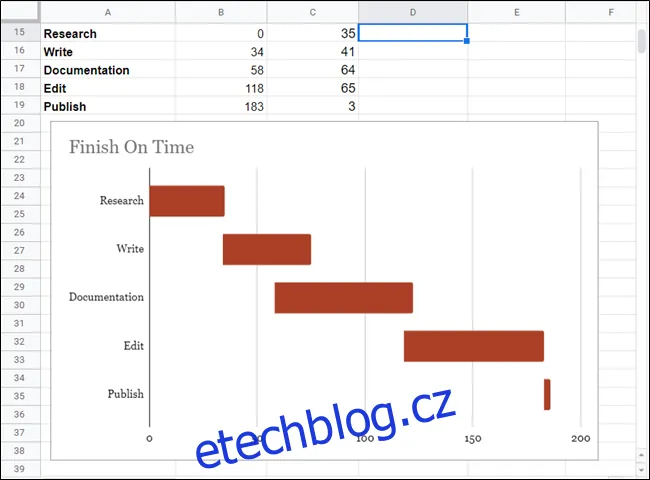

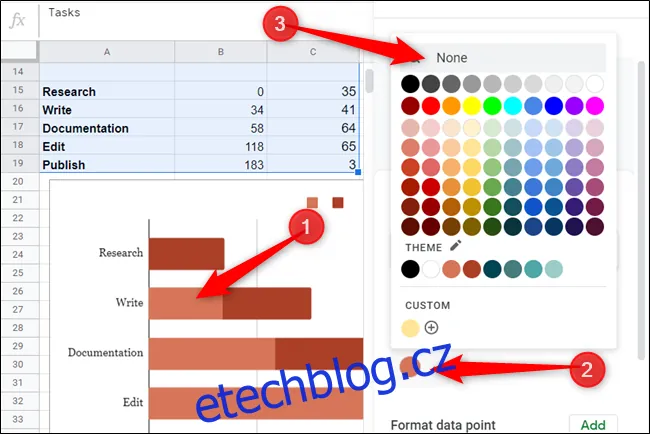

Poté klikněte na jakýkoliv ze světle červených pruhů, zvolte „Barvu“ a vyberte možnost „Žádná“.

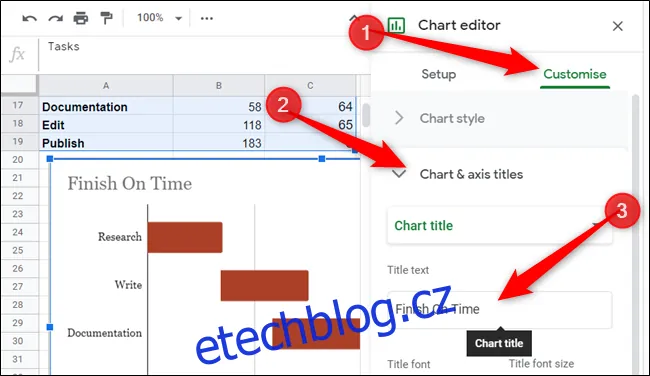

Dále přejděte na kartu „Přizpůsobit“, klikněte na „Názvy grafu a os“ a pojmenujte váš graf.

A je hotovo! Vytvořili jste plně funkční Ganttův diagram, který se automaticky aktualizuje s novými daty v reálném čase.
