Použití kvalitního softwaru CAD pomáhá zlepšit kvalitu návrhu, dokumentaci a produktivitu návrháře a zároveň vám umožňuje vytvářet databázi návrhů pro výrobu.
V důsledku toho se váš životní cyklus výroby zrychlí s kvalitou a přesností, což potěší vaše zákazníky a udrží si je na dlouhou dobu.
Podobně se studenti mohou pomocí softwaru CAD naučit navrhovat a dokumentovat modely nebo díly a převádět své nápady do reality pro inovace. Může také otevřít okno příležitosti pro jejich kariérní růst.
Pokud jste tedy student nebo profesionál a hledáte efektivní softwarové řešení CAD, tento článek je pro vás.
Pojďme diskutovat o tom, co je CAD software a jaké jsou jeho nejlepší možnosti.
Table of Contents
Co je CAD software?
Computer-Aided Design (CAD) označuje použití počítačů k vytvoření, úpravě, optimalizaci a analýze návrhu. A software, který umožňuje tento typ projektování na počítači, se nazývá CAD software.
CAD software je dodáván se snadno použitelným rozhraním a různými nástroji a funkcemi, aby byl proces návrhu bezproblémový a přesný. Můžete vytvářet 2-rozměrné a 3-rozměrné modely fyzických součástí a tisknout návrhy na stránku, abyste mohli přejít k dalším krokům výroby.
CAD software také usnadňuje tok procesu návrhu od návrhu po výrobu a simuluje pohyb modelu ve 3D. Software se používá napříč průmyslovými odvětvími, včetně strojírenství (jako je letecký a strojírenský průmysl), architektura, automobilový průmysl, klenotnictví, grafický design, zdravotnictví, filmy a další.
Jaké jsou výhody používání CAD softwaru?
Automatizace je stále důležitější v každém odvětví, ať už jde o výrobu nebo tisková média. Proto podniky z různých sektorů používají CAD software, protože nabízí mnoho výhod z hlediska času, nákladů a úsilí. Zde je návod, jak to může být přínosem pro vaše podnikání.
Kvalitní provedení
Namísto použití tradičních metod pera a papíru pomáhá software CAD návrhářům vytvářet kvalitní modely bez chyb. Mohou pracovat mnohem rychleji a snadněji díky využití užitečných nástrojů a funkcí ze softwaru.
Pokud chtějí designéři například nakreslit kruh, nemusí to dělat ručně. Mohou pouze vybrat možnost kruhu z pracovního stolu a přejít k dalšímu kroku. Šetří jejich čas a námahu a eliminuje nepřesnosti.
Pokud je navíc něco v modelu špatně nebo potřebuje úpravu, je také snazší to smazat a navrhnout nové prvky, což bývalo v tradičních režimech zdlouhavé. Designéři tak mohou vytvářet kvalitní modely s přesností a rychlostí, takže jejich návrhy mohou být rychle schváleny. Pomáhá také návrhu posunout se k dalšímu kroku ve výrobním procesu, čímž se zkracuje časová osa výroby.
Zefektivňuje proces návrhu
Návrháři mohou prostřednictvím 3D modelů vizualizovat, jak jejich návrh vypadá ze všech úhlů. Produktovým manažerům také umožňuje ověřit, zda je návrh přijatelný pro konečný produkt. Mohou také propojit různé konstrukční části a simulovat model, aby viděli, jak funguje.
Pokud dojde k nějaké chybě, návrháři mohou své návrhy rychle opakovat a vytvořit dokonalé modely. Každou fázi lze dokumentovat a analyzovat pomocí softwaru CAD, takže celý tým může být na stejné stránce, což zjednodušuje proces navrhování a zvyšuje produktivitu a šanci na úspěšné dokončení projektu.
Komplexní dokumentace
CAD software dokáže automaticky generovat dokumentaci, která slouží jako reference, když musíte udělat nějaká rozhodnutí ohledně návrhu. Může uvádět podrobnosti o produktu, součásti, díly, sestavy, výpočty a měření, geometrii a rozměry, materiálové specifikace atd. Je také užitečné, když se vyjasní pochybnosti a běžné otázky, které si lidé neustále kladou. Mohou se podívat do dokumentace a pomoci si sami, což šetří čas celému výrobnímu týmu.
Zjednodušená komunikace
Použití CAD softwaru udržuje všechny lidi v týmu v synchronizaci a pomáhá jasně komunikovat s postupem projektů. Pomáhá jim dodržovat standardní proces pro navrhování, montáž, simulaci a další související funkce. Pomáhá také manažerům porozumět návrhu tím, že se podívá na jeho 2D nebo 3D model a jeho specifikace, aby mohl poskytnout pokyny nebo jej schválit pro výrobu.
Údržba databáze
Vedení záznamů o všech částech, materiálech, modelech, specifikacích a dalších drobných detailech projektu vyžaduje tolik času a úsilí, pokud to děláte ručně. Použití softwaru CAD však usnadňuje udržování databáze všech těchto podrobností, takže můžete sledovat všechny navržené a vyrobené produkty a zároveň čerpat inspiraci pro další inovace. Kromě toho můžete díl také znovu použít vyladěním některých specifikací místo jeho navrhování od začátku, což opět šetří váš čas.
Jaké jsou jeho aplikace?
CAD software používá mnoho profesionálů a studentů v různých průmyslových odvětvích. Používá to:
- Strojní konstruktéři pro navrhování, výrobu a simulaci mechanických dílů
- Architekti navrhovat a navrhovat modely pro stavbu
- Výrobci kontrolují, vyrábějí a kontrolují díly
- Stavební inženýři pro urychlení výroby
- Stavební inženýři navrhovat pro stavbu
- Elektroinženýři navrhovat řídicí systémy a dokumentovat je
- Automobiloví inženýři navrhují, konceptualizují a vykreslují díly
Kromě toho se CAD software používá k ochraně vynálezů a produktů pro patentové přihlášky, design protetiky ve zdravotnictví, počítačové animace, speciální efekty ve filmech, tvorbu digitálního obsahu, tvorbu technických příruček a reklamu.
Pokud si chcete koupit CAD software, může to být software pro stolní počítače nebo cloudový CAD software. Můžete si vybrat kteroukoli z nich na základě vašeho obchodního rozsahu a potřeb. Cloudový CAD software obecně stojí méně a musíte platit, dokud jej používáte. Je to nejlepší pro rostoucí podniky. Pokud jste však velká organizace, můžete si zakoupit také CAD software pro stolní počítače.
Podívejme se nyní na některé z dobrých možností CAD softwaru na trhu pro profesionály a studenty.

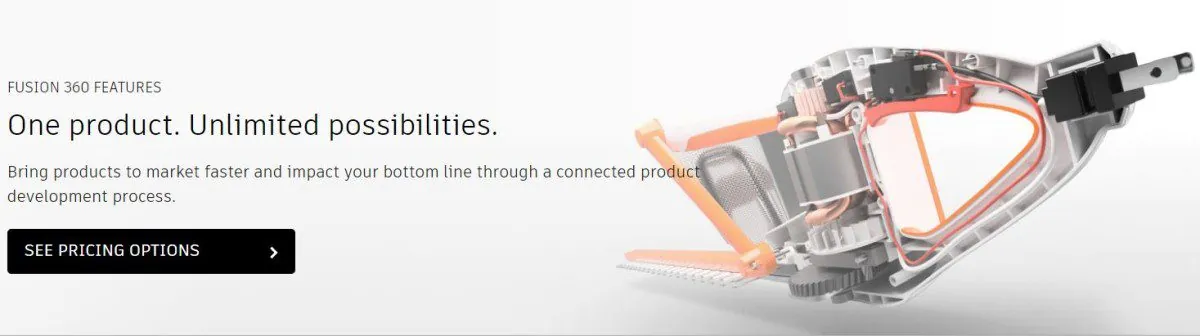

Fusion 360
Uveďte své produkty na trh s jejich realistickým pohledem a ovlivníte svůj konečný výsledek prostřednictvím propojených postupů vývoje produktů Fusion 360 aby se váš nápad objevil ve 3D obrázku. Ať už jste student nebo profesionál, CAD software je pro každého, kdo potřebuje uvést své produkty na trh.
Dostanete modelovací nástroje s technickými produkty, které zajistí, že budete mít při modelování vše. Použijte analytické metody, abyste věděli, zda váš produkt funguje dobře podle vašich představ. Můžete začít s vytvářením a úpravami skic pomocí kót, vazeb a dalších. Přidejte materiály podle svých požadavků pro proces přímého modelování nebo pokračujte v modelování povrchu pro složité produkty.
Jakmile budete se svým produktem připraveni, přejděte na modelování sítě a analyzujte její pohyb. Výrobní proces můžete také nastavit přidáním konečného produktu do rozhraní. Nastavte požadovanou operaci frézování a uvidíte, jak můžete vyrobit svůj produkt ze surového materiálu.
Kromě toho můžete přidat elektronickou inteligenci prostřednictvím rozložení PCB, možností směrování a schematického návrhu a oživit svůj návrh. Můžete také najít funkce, jako je správa dat, spolupráce, aditivní výroba, simulace, rozšíření a další.
Fusion 360 je zdarma pro kvalifikované amatérské uživatele s omezenou funkčností. Získejte plnou verzi za 446 $/rok a užijte si všechny funkce.
CorelCAD
CorelCAD je slavná CAD aplikace, která je dostupná pro Windows a MacOS. Jedná se o profesionální program pro 2D navrhování a 3D navrhování s funkcemi, jako je spolupráce šetřící čas, volitelná automatizace, sdílení projektů a přizpůsobení. Tento nástroj je k dispozici se standardní kompatibilitou souborů s .CDR, .PDF, .STL a .DWG.
CorelCAD je zjednodušený software s výkonnými sběrnými nástroji profesionálů z oblasti architektury, výroby, konstrukce a inženýrství. Může pomoci při 2D kreslení, 3D tisku a 3D návrhu pomocí různých návrhových nástrojů.
Významné vlastnosti CorelCADu jsou:
- Je snazší navrhnout, navrhnout, naplánovat, upravit a rozvržení pro stavební, výrobní a inženýrské profesionály.
- Pomocí funkcí a pokročilých nástrojů můžete pomocí několika kliknutí rychle transformovat 2D výkres na 3D modely.
- Jedná se o výkonný 3D návrhový software, který může pomoci při hmatových, grafických a textových výstupech při spolupráci, úkolech technického návrhu atd.
- CorelCAD poskytuje konečné výsledky na základě parametrů a specifikací projektu.
CorelCAD 2021 nabízí nové funkce jako:
- Kresba porovnává paletu se zvýrazněnými barvami, což pomůže předvést rozdíl mezi návrhy.
- Upravte kvalitu obrazu a velikost souboru tak, aby odpovídala požadavkům a získala požadované výsledky.
- Duplikujte vzory a objekty pro vylepšení příkazů vzorů se stejnou perspektivou.
- Zefektivněte proces tisku s dalšími možnostmi zobrazení.
- Získejte vlastní bloky pomocí dynamických bloků nabízejících možnosti úprav a ovládání.

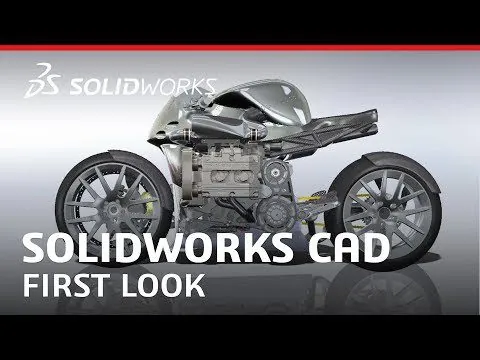

SOLIDWORKS
Inženýři a designéři potřebují ten nejlepší nástroj k vývoji vysoce kvalitního produktu a jeho uvedení na trh, aby splnil požadavky zákazníků, a SOLIDWORKS je jedním z nejlepších. Pomáhá vám vytvářet, ověřovat, komunikovat, spravovat a převádět vaše nápady do skvělého designu.
Poskytuje vám snadno použitelné nástroje, které vám pomohou vytvářet struktury rychleji a přesněji. Pro návrh výroby a nákladů můžete použít výrobní kontroly a nástroje pro odhad nákladů. Kromě toho můžete snadno komunikovat se svými týmy a diskutovat pomocí standardizovaných nástrojů pro správu dat.
Analyzujte produkt, abyste odstranili případné chyby, a přepracujte tuto část. Protože sdílení souboru produktu s ostatními je složité, ale se SOLIDWORKS se tento proces stal snadným. Po dokončení návrhu uložte svá data bezpečně do cloudu, aby k nim měl kdokoli přístup z libovolného prohlížeče.
Spojte se vzdáleně se svými týmy a společně navrhněte každou součást, abyste ji později sestavili v cloudu. Můžete také snadno vytvářet organické, složité a mechanické návrhy v cloudu, abyste měli kdykoli přístup k funkcím návrhu a datům, která potřebujete při modelování.
Kupte si software a získejte ještě více funkcí a výhod, počínaje 2D modelováním až po elektronická řešení.

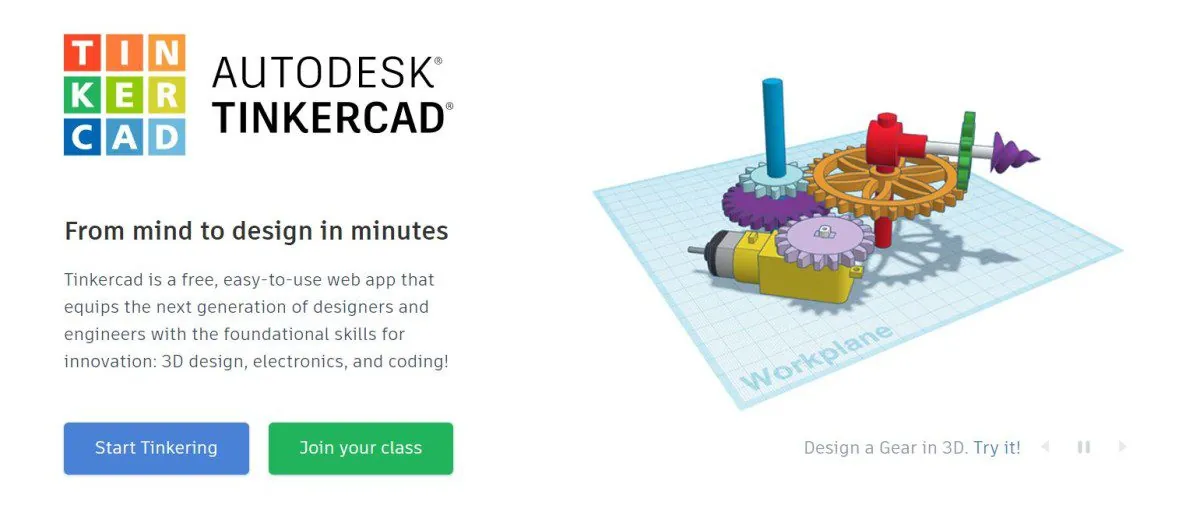

Tinkercad
Tinkercad je snadno použitelná a bezplatná webová aplikace, která poskytuje sílu inženýrům, studentům a profesionálním návrhářům nové generace s dovednostmi pro inovace, jako je 3D design, kódování a elektronika. Popusťte uzdu fantazii od mysli až po obrazovku pracovní plochy provedením několika jednoduchých kroků:
- Umístěte požadovaný tvar do pracovní roviny pro odebrání nebo přidání materiálu. Tvary můžete importovat nebo použít již existující. Zde jsou tvary stavebními kameny Tinkerpadu.
- Upravte tvary otočením nebo posunutím pracovní roviny. Pomocí pravítka zadejte dokonalé rozměry a vyzkoušejte různé úhly a pohledy.
- Kombinací všech tvarů získáte vlastní tvar.
Pokud dokážete myslet, můžete to udělat v Tinkerpad, protože vám pomůže v každém procesu, od modelů produktů a tisknutelných dílů až po analýzu. 3D návrh je prvním krokem k zahájení vaší cesty a můžete také simulovat elektronické procesy pomocí obvodů. Ukáže vám cestu (tlačítka, dráty a prkénka) a poté můžete navrhnout svůj obvod.
Tinkerpad vám nejen pomůže s návrhem, ale můžete také použít bloky kódu k psaní programů a umožnit softwaru, aby pro vás vyvíjel to samé. Můžete také použít blokový kód k vytváření parametrických, 3D tvarů, adaptivních a dynamických návrhů. Kromě toho vám umožní přeměnit váš 3D model na rozšířenou realitu aktivací režimu AR a stisknutím tlačítka prohlížeče AR.
Tinkerpad je zdarma, takže můžete zkoumat, přemýšlet a tvořit bez omezení a přijít s výstupem.

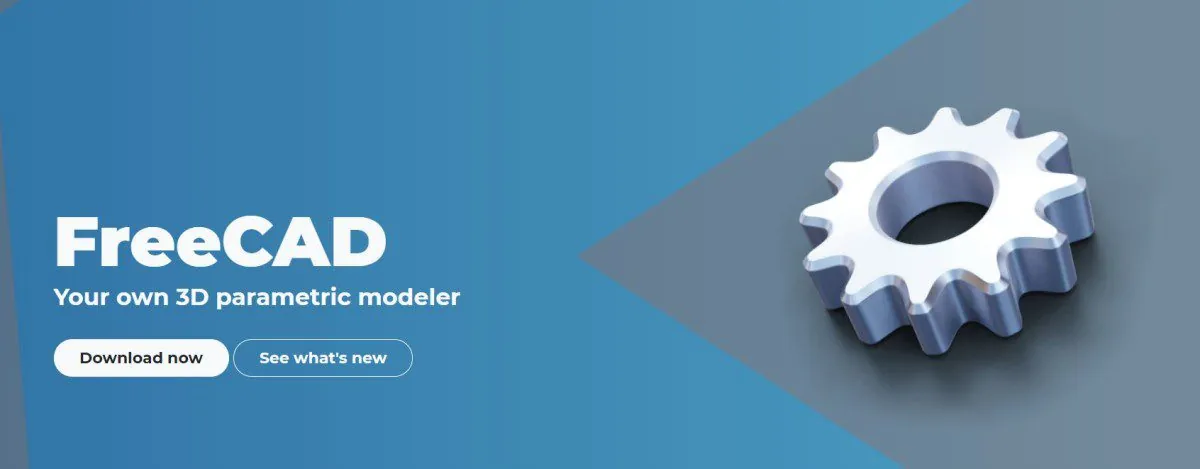

FreeCAD
Získejte svobodu navrhovat, co chcete, v open-source parametrickém 3D modeláři FreeCAD. Pomáhá vám vytvářet skutečné objekty jakékoli velikosti, skicovat 2D tvary s omezenou geometrií a vytvářet 3D modely pomocí 2D tvaru jako základu.
FreeCAD je vysoce přizpůsobitelný, rozšiřitelný a multiplatformní software. Má mnoho nástrojů pro úpravu rozměrů a možnost výběru z mnoha tvarů a detailů, abyste mohli vytvářet vysoce kvalitní výkresy připravené k výrobě.
Chcete-li integrovat pracovní postup, můžete otevřít různé formáty souborů, jako jsou IGES, STL, DXF, SVG, DAE, IFC, OBJ, STEP a další. Můžete také navrhovat mechanické součásti, návrhy architektury a mnoho dalších.
FreeCAD je vhodný pro studenty, učitele, profesionály, programátory, uživatele CAD a další. Najdete zde také nástroje FEA, experimentální CFD, vyhrazené BIM, CAM/CNC pracovní stoly, geodata a další.

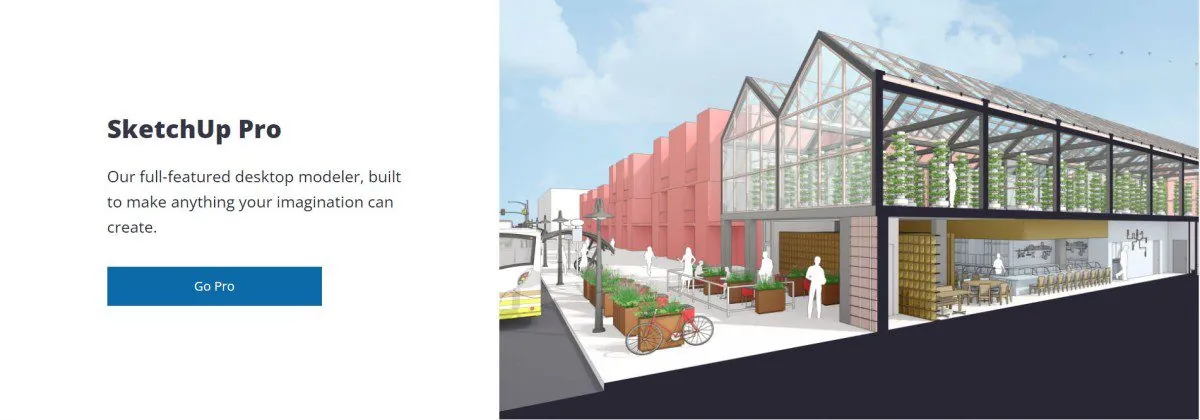

SketchUp
SketchUp je plně vybavený stolní modelář, který je vytvořen tak, aby převedl vaši představivost do reality. Nabízí nejjednodušší způsob, jak navrhovat, dokumentovat a sdělovat své jedinečné nápady ve 3D. Pracujte ve 3D prostoru a vytvořte vzor nebo tvar a přidejte do něj materiál.
Přesnost je první slovo, které SketchUp používá, když začínáte vytvářet design. Nabízí funkce, které si zamilujete, včetně interoperability, přizpůsobení, rozšiřitelnosti, generování sestav, objektů, odvození a dalších.
Od formálních výukových stop po video tipy, SketchUp je vždy k dispozici, aby vám pomohl, kdykoli to budete potřebovat. Objevte zdarma 3D modely pro osobní použití s omezenými funkcemi. Získejte něco navíc k vytvoření přesných náčrtů za 119 $/rok.

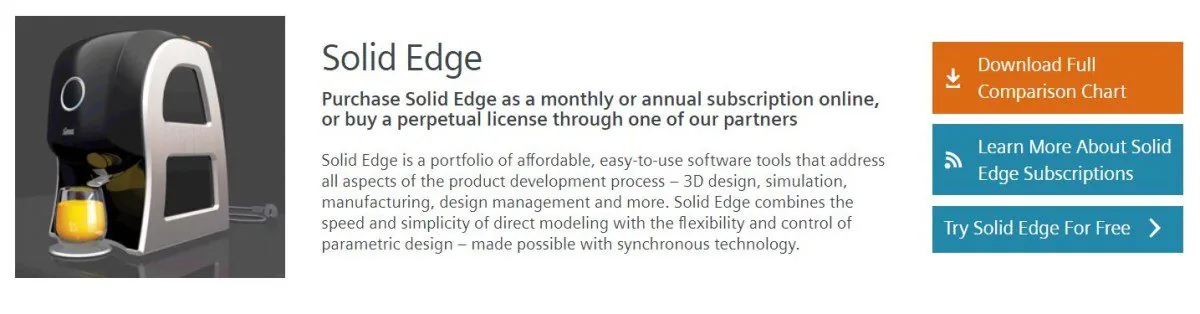

Solid Edge
Získejte portfolio snadno použitelného a cenově dostupného softwaru – Solid Edge – to představuje všechny aspekty vývojového procesu, včetně 3D modelu, simulace, výroby, řízení návrhu atd. Kombinuje jednoduchost a rychlost přímého modelování s řízením a flexibilitou parametrického navrhování, kterou umožňuje synchronní technologie.
Získáte 3D CAD, návrh sestavy, 3D tisk, cloudovou produktivitu a automatizované výkresy. Pomůže vám navrhnout lepší modely, abyste rychleji dokončili své projekty. Solid Edge také zahrnuje 2D kreslení, modelování (BIM), 3D návrh dílů, návrh sestav, animace, import, export a další.
No, tohle není konec. Kromě 2D a 3D návrhů zde najdete návrhy plechů, návrh svařenců, návrh plastových dílů, základní rendering, návrh přípravků, povrchové modelování, simulaci pohybu, simulaci napětí, simulaci vibrací a mnoho dalšího.
Provádění reverzního inženýrství a simulace FEA přidá vašemu procesu výhodu. Se Solid Edge je návrh ozubeného kola, vačky, nosníku, sloupku, pružiny, řemenice, hřídele atd. velmi snadný. Kromě toho je se Solid Edge snadný také elektrický návrh, jako je směrování, spolupráce s plošnými spoji, trubice a potrubí.
Bentley
Získejte různé aplikace pro modelování, vizualizaci, stavební analýzu na moři, stavební projektování, hydrauliku, hydrologii, návrh budov, modelování reality a mnoho dalšího z Bentley Vzdělání.
Bentley nabízí čtyři aplikace pro modelování a vizualizaci, včetně Microstation, MicroStation PowerDraft, Bentley LumenRT a Bentley LumenRT Content. Pokud hledáte Offshore strukturální analýzu, najdete MAXSURF Ultimate, Multiframe, MOSES Ultimate a Multiframe Advanced.
Podobně pro různé účely získáte různé aplikace. Inženýři, konstruktéři, architekti, majitelé-provozovatelé a odborníci na GIS používají tyto aplikace k modelování, mapování, udržování infrastrukturních projektů, navrhování, analýze, testování pohybu a mnoha dalším věcem.
Vyberte si svou produktovou řadu z možností a odpojte neomezené možnosti. Pedagogové a studenti získají plný přístup k aplikacím Bentley. Stačí se přihlásit ze své e-mailové adresy instituce nebo nahrát své studentské ID z alternativního e-mailu.

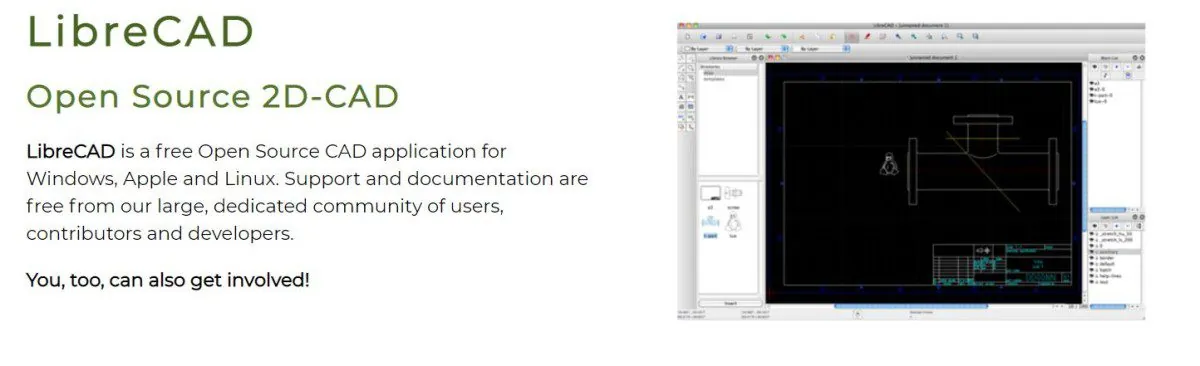

LibreCAD
LibreCAD je vyspělá a funkcemi nabitá 2D-CAD aplikace, která vám svými schopnostmi může poskytnout fantastický zážitek. Poskytuje open-source a GPLv2, vyvinutý zkušeným týmem a podporovaný skvělou komunitou. Je zdarma ke kopírování a používání.
Podporuje více než 30 jazyků spolu s podporou napříč platformami pro Windows, Linux a macOS. Stáhněte si aplikaci ze SourceForge, která se liší pro různé platformy. Pokud používáte Windows, najděte nejnovější stabilní EXE instalační program a zautomatizujte noční instalační program.
Jelikož se jedná o open-source aplikaci, můžete LibreCAD sestavit ze zdrojového kódu. Stáhněte si zdrojový kód z GitHubu jako ZIP archiv. Můžete také naklonovat úložiště, což se doporučuje, pokud plánujete příspěvek.
PROSTOR ŘEŠENÍ
PROSTOR ŘEŠENÍ je bezplatný parametrický 3D CAD nástroj, který zahrnuje modelování 2D, 3D dílů, 3D tištěných dílů, přípravu CAM dat, návrh mechanismu, geometrii těles a rovinnou geometrii. Získejte možnosti jako vysunutí, revolvery, booleovské operace, šroubovice, jeden řez, export do PDF, SVG, DXF a další, které vám pomohou snadno a přesně navrhnout model.
Vygenerujte STL nebo STEP pro použití CAM softwaru pro obrábění. Simulace prostorových a rovinných vazeb s kulovými, spojovacími nebo posuvnými spoji je nyní snadná pomocí řešiče vazeb. Získejte živé kóty ve výkresovém listu a nahraďte ručně řešenou trigonometrii.
Kromě toho zde najdete mnoho funkcí, od sestavování a kreslení, od vytváření náčrtu pomocí čar, pomocných čar, bodů, obdélníků, oblouků kružnice, spline a dalších. Použijte vazby, abyste se ujistili, že se díly během sestavování dobře spojí a nedojde k žádné změně rozměru.

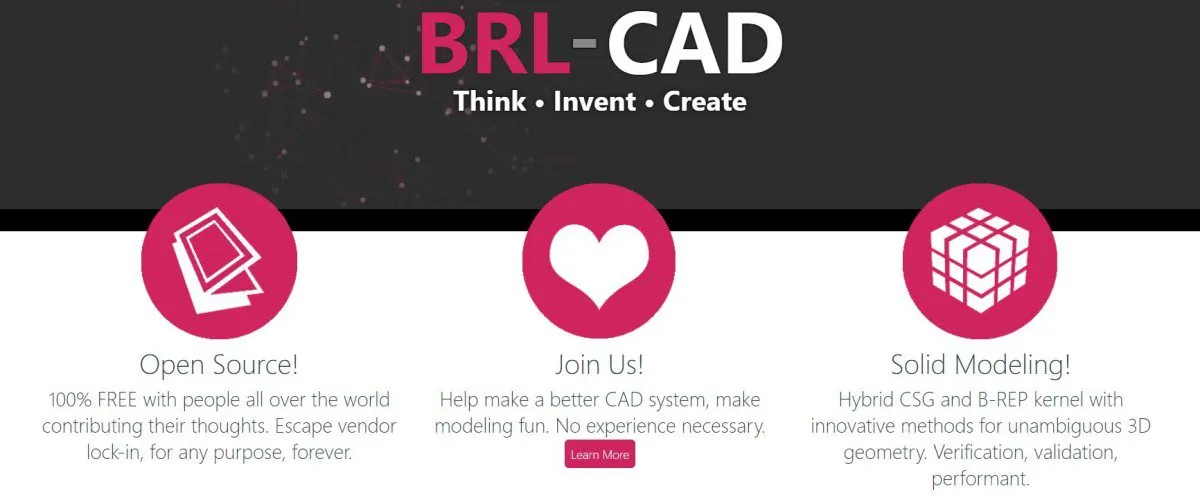

BRL-CAD
Přemýšlejte, vymýšlejte a tvořte ze svých nápadů s BRL-CAD – platforma s otevřeným zdrojovým kódem, kterou můžete 100% zdarma použít pro jakýkoli účel návrhu. Poskytuje vám jádro B-rep a Hybrid CSG s inovativními metodami pro 3D geometrii.
BRL-CAD obsahuje vysoce výkonnou analýzu sledování paprsku, geometrickou analýzu, interaktivní úpravy geometrie, knihovny geometrie, sadu benchmarků analýzy výkonu systému a mnoho dalšího.
Podporuje Windows, Linux, Mac OS X, Solarius atd. Budete mít také svobodu přizpůsobení podle vašich potřeb. Navíc vám BRL-CAD za aktualizaci a podporu nic neúčtuje.

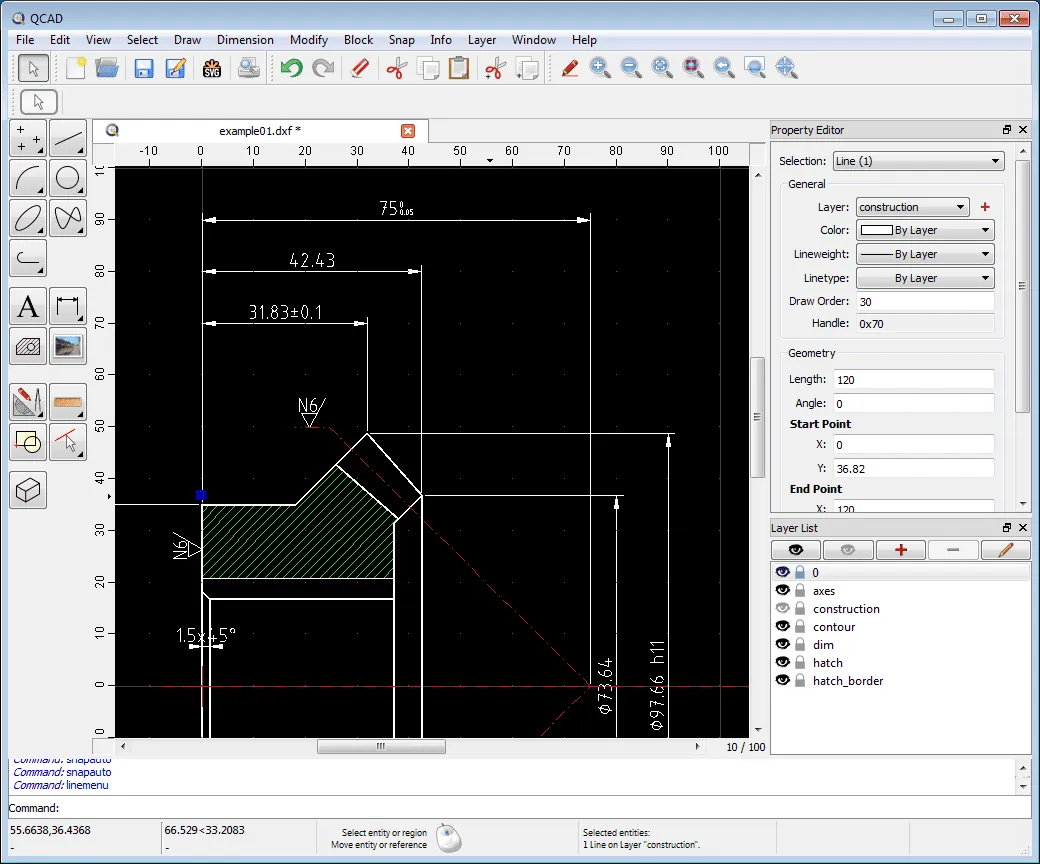

QCAD
Získejte 2D CAD software pro Linux, Mac a Windows od QCAD, open-source aplikace, která vám umožňuje používat ji zdarma. Pomáhá vám vytvářet technické výkresy, včetně interiérů, plánů budovy, schémat, schémat, mechanických dílů a dalších.
QCAD je navržen s ohledem na rozšiřitelnost, přenositelnost a modularitu. Je to výkonná a snadno použitelná aplikace pro každého a její intuitivní uživatelské rozhraní vám usnadní práci. Pro práci s QCAD navíc nepotřebujete žádné CAD zkušenosti. Jakmile si stáhnete bezplatnou aplikaci, dostanete na obrazovku všechny potřebné nástroje, abyste mohli začít vytvářet svůj design.
Dále získáte možnosti jako vrstvy, bloky, 35 CAD písem, TrueType písma, různé imperiální a metrické jednotky, vstup DWG, tisk v měřítku, tisk na více stránek, 40 konstrukčních nástrojů, 20 nástrojů pro úpravy, uchopení objektů a mnoho dalšího. více. V knihovně dílů najdete více než 4800 CAD dílů.

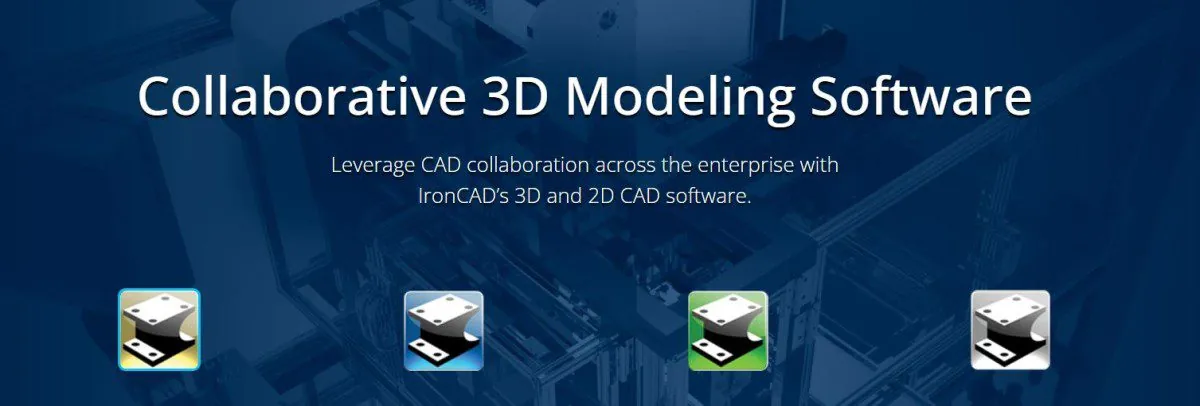

IRONCAD
Pokud jste inovativní myslitel, zkuste to IRONCAD‚s 3D modelovací software. Poskytuje vám intuitivní platformu, která vám ukáže nástroje, které potřebujete k porovnání vašeho 3D modelu se skutečným. Nabízí mnoho předdefinovaných tvarů, které můžete použít pro rychlejší a lepší proces navrhování.
Velikost dílů můžete změnit roztažením pomocí rukojetí. Zapomeňte na papír, tužku a gumu; IRONCAD vám umožní zmapovat vaše nápady do reality. Použijte jedinou aplikaci k provedení celého procesu návrhu od konceptu až po výrobu.
Prozkoumejte co nejvíce nápady na design a vytvářejte modely dynamicky s pomocí různých tvarů, omezení, rozměrů a mnoha dalších. Umožňuje vám přistupovat k souborům obsahujícím informace související s díly, sestavami a funkcemi z katalogů, abyste je mohli rychle měnit, kdykoli chcete, a být produktivnější.
Pro různé účely získáte různé produkty podle vašich požadavků. Pomocí IRONCAD Draft převeďte svůj 3D model na 2D výkres a snadno předveďte správné rozměry. Analyzujte svůj návrh podle pohybu, síly, frekvence a dalších s pomocí SimWise Motion pro IRONCAD.

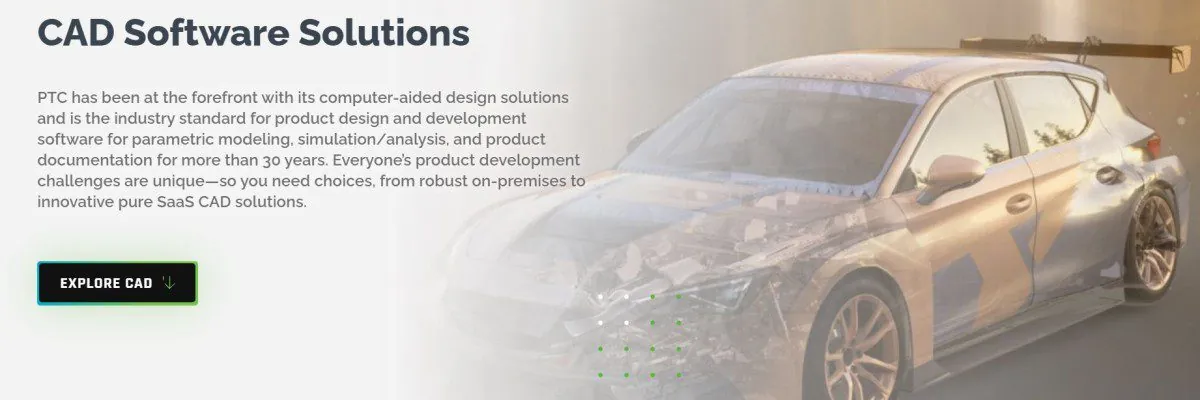

PTC
PTC poskytuje nejlepší CAD řešení, abyste si mohli užívat vytváření nových produktů. Jinými slovy, je to produktový vývojový a konstrukční software pro parametrické modelování, produktovou dokumentaci a simulaci/analýzu.
PTC představuje Creo, který poskytuje škálovatelnou řadu 3D CAD balíčků a nástrojů. Poskytne specifické funkce, nástroje a schopnosti pro lepší navrhování, představivost a vytváření produktů. Najdete zde možnosti aditivní výroby, IoT, rozšířenou realitu, definici založenou na modelu a generativní design.
Umožněte svému týmu provádět tepelnou, únavovou, plísňovou, pohybovou, modální a strukturální analýzu. Můžete porovnávat výsledek simulace v ustáleném stavu a přechodných jevů a přidávat/odebírat materiály různými způsoby, jako je vysunutí, otočení atd., abyste dali život 2D tvarům.
Zlepšete svou produktivitu snížením nákladů pomocí Creo Ansys Simulation. Creo zefektivní vaše pracovní postupy a získáte kreativní a bezproblémový zážitek z produktového designu. V důsledku toho můžete vidět až 40% zvýšení efektivity provozu, až 30% zkrácení doby návrhu, až 30% snížení nákladů na prototyp a až 57% zkrácení doby uvedení na trh.
PTC nabízí flexibilní možnosti licencování a zkušební verze, takže můžete najít nejlepší řešení pro váš požadavek.
Závěrečná slova
Doufám, že výše uvedené softwarové nástroje CAD vám pomohou vytvořit krásné návrhy s přesností a lehkostí, abyste je mohli rychleji schválit. Může vám pomoci rychle přesunout návrhy do výrobní fáze a zkrátit životní cyklus produktu, aby se urychlila dodávka produktu s kvalitou.
