Každý z nás si uvědomuje klíčový význam grafických karet, zejména v herní sféře. Často se také setkáváme s potřebou připojení externích grafických karet za účelem vylepšení vizuální kvality obrazu či videa na našem zařízení. V takových situacích je nezbytné mít přehled o různých typech konektorů, které grafické karty nabízejí. Tento článek se zaměří na různé varianty videodisplejů, video portů a samotných grafických karet. Detailně prozkoumáme rozmanité typy portů počítačových displejů, typy kabelů určených pro připojení počítačových displejů, a vše, co s video displeji souvisí. Po dočtení tohoto textu budete obeznámeni s principy vstupních a výstupních video signálů, typy kabelových pinů, charakteristikami grafických karet a různými druhy video zobrazovacích zařízení. Tento článek může posloužit jako cenný průvodce pro hráče, kteří chtějí optimalizovat svůj herní výkon a dosáhnout co nejlepšího zážitku ze hry.
Přehled typů konektorů grafických karet
Následuje detailní rozbor typů konektorů grafických karet a druhů kabelů pro připojení počítačových displejů.
Co je to grafická karta?
Základním krokem k pochopení mnoha dalších konceptů, o kterých bude v článku řeč, je definice pojmu grafická karta. Grafická karta je hardwarové zařízení, které provádí výpočty a řídí, jak se obraz zobrazuje na monitoru. Klíčovým úkolem je zlepšovat kvalitu vizuálního výstupu. Tento hardware je primárně zodpovědný za zpracování grafických dat. Je obvykle připojen k základní desce počítače. Moderní grafické karty jsou vybaveny řadou portů, které umožňují připojení k externím zařízením, jako jsou televize nebo monitory, za účelem dosažení lepšího obrazového a zvukového projevu. Dále se seznámíme s různými typy konektorů grafických karet a jejich specifickými aplikacemi. Níže je uveden seznam nejběžnějších typů video konektorů.
Důležité upozornění: Výkonné grafické karty mohou značně zatížit napájecí zdroj zařízení, proto je nutné této skutečnosti věnovat pozornost.
Typy konektorů grafické karty
Následuje přehled typů konektorů grafických karet.

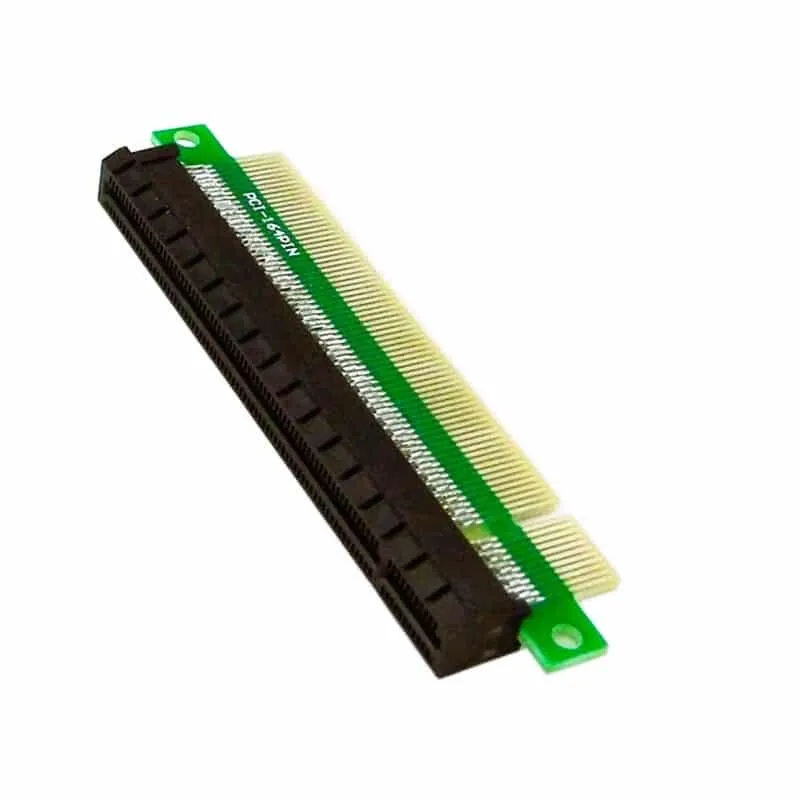

1. Konektor PCI Express x16
Jedná se o nejrozšířenější rozhraní základních desek, které se používá v zařízeních, jako jsou osobní počítače. V minulosti byly základní desky osazeny sloty ISA, které sloužily k připojení různých komponent k počítači, nejen grafických karet. S postupem vývoje počítačových technologií se ukázalo, že sloty ISA nejsou dostatečně rychlé pro potřeby moderní počítačové grafiky. V roce 2004 bylo uvedeno na trh rozhraní PCIe, neboli Peripheral Component Interconnect Express. Toto rozhraní představovalo vyšší rychlostní variantu standardního PCI. Slot PCIe se vyrábí v různých velikostech, například PCIe x1 nebo PCIe x16.
PCI Express komunikuje data do a ze slotů prostřednictvím tzv. pruhů. Tok dat lze vizualizovat jako řadu objektů či lidí. Pokud slotem PCIe proudí jeden pruh dat, jedná se o konektor PCIe x1. Chceme-li do karty dostat větší objem dat, nemůžeme zvyšovat rychlost samotné karty, ale můžeme přidat další pruhy. Navýšením počtu pruhů o čtyři dostáváme PCIe x4, což znamená čtyři další pruhy pro přenos dat. Zvýšením pruhů na šestnáct dostáváme konektory PCIe x16, což je nejmodernější typ konektorů pro grafické karty. Některé z vlastností konektorů PCI Express x16:
- Dodává grafickým kartám 75 W energie.
- Data proudí v pruzích.
- Je dostačující pro grafické karty střední třídy.
- Používá se pro grafické karty vyšší střední a vyšší třídy. Tyto karty však vyžadují externí napájení, pro které se používají 6pinové a 8pinové konektory.
Následující konektory slouží pro připojení jednotlivých komponent počítače, jako jsou grafické karty. S vývojem technologií se objevila potřeba výkonnějších konektorů, které by dokázaly dodávat více energie procesoru, a tak byl zaveden 8pinový konektor. Napájecí konektory PCIe se 6 a 8 piny se používají také pro napájení výkonných grafických karet PCI-Express. Tyto konektory se nezapojují do základní desky, ale přímo do grafické karty a v závislosti na konkrétní kartě se používají buď 6pinové, 8pinové, nebo oba typy současně.

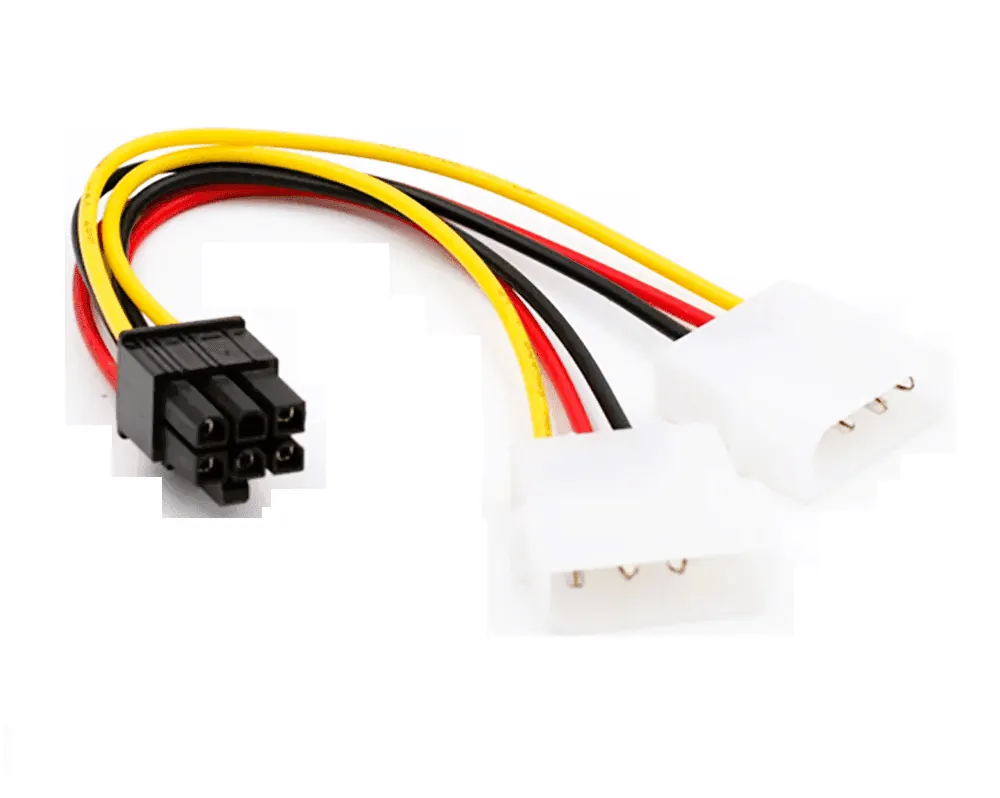

2. 6pinové konektory
Tyto konektory se používají pro dodání dalších 75 wattů energie grafické procesorové jednotce. Konektor PCIe x16 sám o sobě také dodává 75 wattů, a přidáním 6pinového konektoru získáme dalších 75 wattů, což dává celkový příkon 150 wattů. Pokud grafická karta spotřebovává více než 75 wattů energie, je vybavena 6pinovým konektorem PCI Express. Grafické karty střední třídy obvykle používají 6pinové konektory.

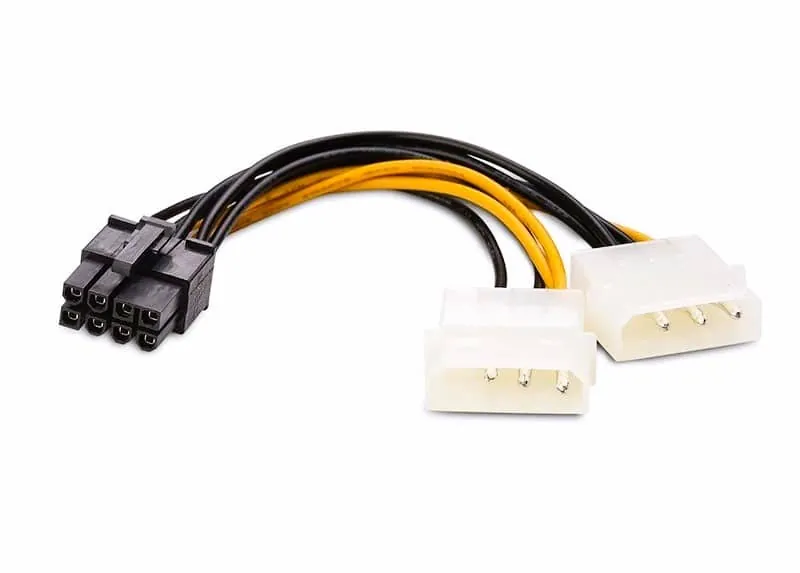

3. 8pinové konektory
Jak název napovídá, jedná se o 8pinový konektor, který se zapojuje do základní desky a dodává více energie novějším procesorům s vyššími energetickými nároky. Tyto piny slouží k dodání 150 wattů energie do grafické karty. Použitím 8pinového konektoru může grafická karta získat celkem 225 wattů energie, tedy 75 wattů z PCIe x16 a 150 wattů z 8pinového konektoru. Nejmodernější a špičkové grafické karty jsou vybaveny 8pinovým konektorem. Některé extrémně energeticky náročné grafické karty mohou mít jeden 6pinový a jeden 8pinový konektor, případně dva 8pinové konektory.

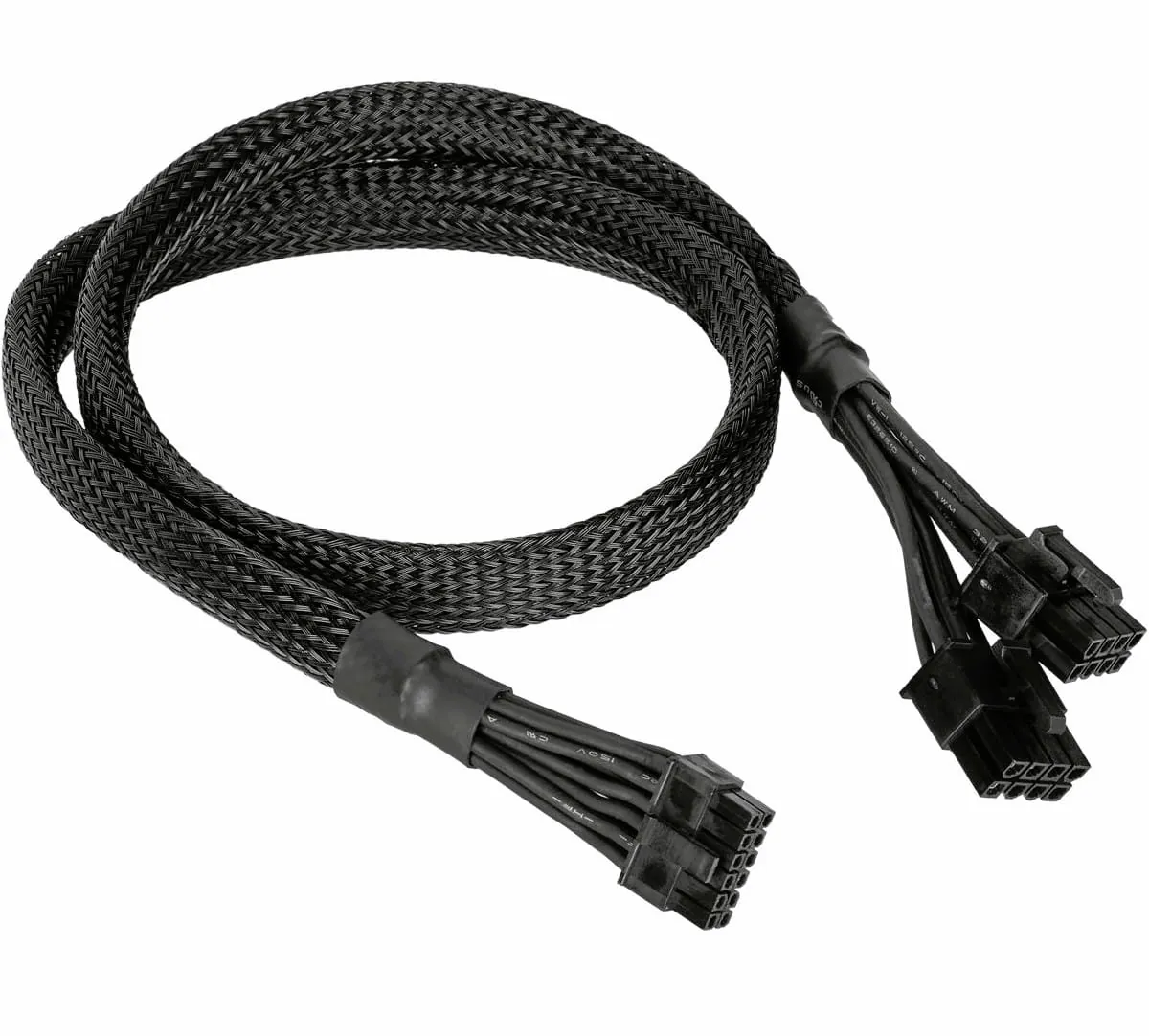

4. 12pinový konektor
Když společnost NVIDIA vyvíjela svou nejvýkonnější grafickou kartu, potřebovala pro ni dostatek energie navíc. Tehdy byl představen 12pinový konektor, který je téměř stejné velikosti, ale nabízí vyšší výkon než 8pinový konektor.
Typy kabelů počítačového displeje
Důležité je znát typy kabelů počítačového displeje, jelikož hrají zásadní roli při propojení monitoru s CPU. Tyto kabely jsou nezbytné také pro připojení televizoru a videopřehrávače. Následující seznam vám pomůže porozumět různým typům kabelů a jejich využití.

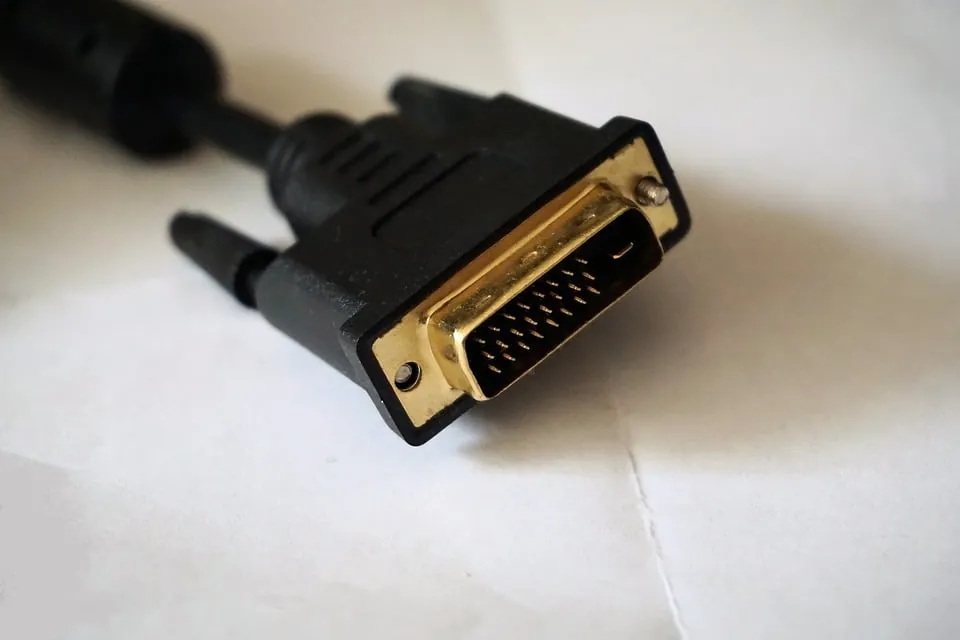

1. Kabel DVI
Obrázek od Andrease Lischky z Pixabay
DVI je zkratka pro Digital Video Interface. Obvykle bývají grafické karty nižší cenové kategorie vybaveny rozhraním DVI. Podporuje maximální rozlišení 1920 × 1080 pixelů, avšak dražší grafické karty zvládají i rozlišení 2560 × 1600 pixelů. Některé z vlastností kabelu DVI:
- Používá se k přenosu video signálů v digitálním formátu.
- Využívá se pro LCD monitory.
- Pracuje s velmi vysokým signálem.
- Přenáší jak analogové, tak digitální signály.
2. Kabel HDMI
Obrázek od Michi z Pixabay
HDMI je zkratka pro High Definition Multimedia Interface. Většina moderních zařízení domácí elektroniky, jako jsou LCD televize, projektory a Blu-ray přehrávače, je vybavena portem HDMI. Každý moderní notebook a počítač také disponuje portem HDMI, který umožňuje připojení k domácímu kinu nebo LCD televizi. I zde je signál přenášen v digitálním formátu. Mezi výhody kabelů HDMI patří:
- Podporuje přenos zvuku společně s přenosem videa, takže není nutné používat samostatné reproduktory.
- Umožňuje vysoké rozlišení.
- Dodává se s dlouhými kabely o délce až 30 metrů.
- Je široce podporován na různých zařízeních.
3. USB kabel
Obrázek od OpenClipart-Vectors z Pixabay
USB je zkratka pro Universal Serial Bus. Obvykle se používá k propojení počítačů s jinými zařízeními za účelem sdílení souborů a přenosu dat. Mezi výhody kabelů USB patří:
- Jsou cenově dostupné.
- Snadno se používají.
- Existují v různých velikostech a typech konektorů.
- Jejich kabely mají obvykle menší délku.

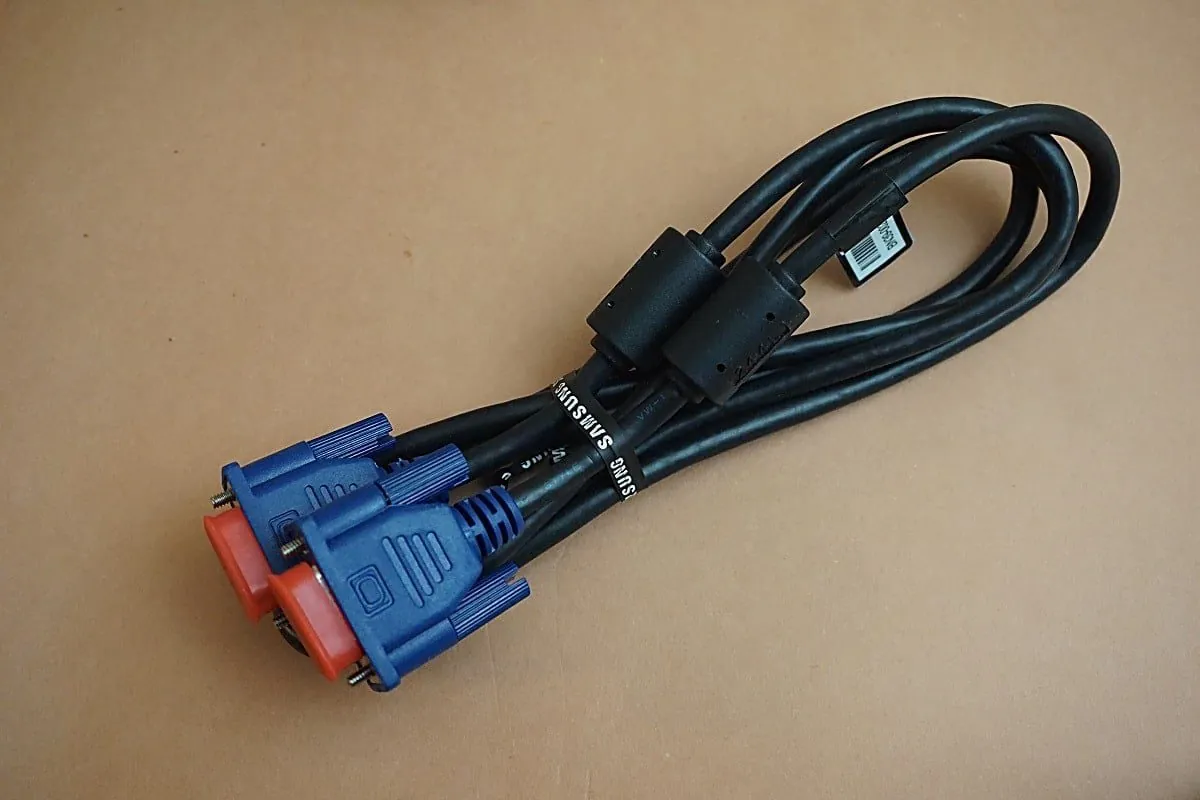

4. Kabel VGA
Obrázek od Richarda Revela z Pixabay
VGA je zkratka pro Video Graphics Array. Přenáší pouze video signály, nikoliv zvuk. Byl vytvořen společností IBM a je dnes považován za zastaralý. Používá se obvykle pouze v případech, kdy nejsou dostupné jiné možnosti. Má modré lichoběžníkové rozhraní a vysílá analogové signály. S příchodem plochých LCD televizorů, které vyžadovaly vyšší rozlišení, začala být VGA pomalu nadbytečná. Přestože se dnes používá zřídka, různá zařízení jako televize, projektory a monitory jsou stále vybavena portem VGA.
***
Věříme, že tento článek vám pomohl lépe porozumět různým typům konektorů grafických karet. Tyto informace mohou být obzvláště cenné pro hráče. Porozumění typům kabelů pro počítačové displeje může být užitečné pro ty, kteří chtějí zlepšit kvalitu video výstupu nebo celkový zážitek z grafické karty. Pokud máte jakékoliv připomínky nebo byste se chtěli podělit o své myšlenky k tomuto tématu, neváhejte je uvést v sekci komentářů níže.
