Zatímco jednodeskové počítače Raspberry Pi jsou robustní pro spotřební produkt určený k pohrávání si s elektronikou, je poměrně snadné je trvale poškodit mnoha způsoby.
Představujeme seznam akcí a situací, které často vážně poškodí vaše Raspberry Pi. V případě, že to není hned patrné, toto je seznam věcí, které byste nikdy neměli dělat se svým Raspberry Pi, pokud ho chcete i nadále používat.
Table of Contents
1. Přehřívání vašeho Raspberry Pi
Kredit obrázku: raspberrypi.com
Je technicky těžké způsobit poškození Raspberry Pi přehřátím kvůli ochraně proti škrcení čipu, která se spustí, když teplota desky překročí nastavenou hranici 85 °C (185 °F). Avšak v extrémních podmínkách, jako je rozpálené auto nebo jiné tepelně vodivé pouzdro, může teplo způsobit značné poškození SoC a dalších komponent po delší dobu.
Chlazení je velmi důležitým faktorem, který je třeba vzít v úvahu, když potřebujete provozovat Raspberry Pi v horkých podmínkách nebo když je přetaktováno. Měli byste se podívat na našeho průvodce, jak udržet Raspberry Pi chladné, pokud je vaším hlavním problémem přehřátí.
2. Elektrostatický výboj
Kredit obrázku: amphoto/Depositphotos
Elektrostatický výboj neboli ESD je přenos elektrického proudu mezi dvěma elektricky nabitými předměty, když se dostanou do kontaktu. Nejčastější příčinou elektrostatického výboje je nahromadění statické elektřiny.
Přestože je ESD pro člověka obvykle neškodné, může způsobit poruchu citlivých elektronických součástek. Dotyk vodivých částí na Raspberry Pi, když jste elektricky nabití, způsobí poškození Raspberry Pi. Poškození ESD může být buď katastrofické, nebo latentní. U skrytých poruch se poškození nemusí projevit až po týdnech nebo dokonce měsících, ale rozhodně to zkrátí životnost zařízení a čas od času může způsobit nevysvětlitelné závady.
Manipulace s Raspberry Pi bez řádných opatření týkajících se elektrostatického výboje (ESD) může způsobit elektrostatické poškození citlivých součástí. Nejjednodušší způsob, jak chránit váš Pi před ESD, je uchovávat jej v pouzdře. Pokud potřebujete s deskou manipulovat, dotýkejte se pouze jejích okrajů. Zvažte také investici do ESD podložky a ESD popruhu na zápěstí.
3. Fyzické poškození/rozlité kapaliny
To je docela zřejmé, ale přesto stojí za zmínku. Vaše Raspberry Pi by mělo být bezpečně uchováváno a chráněno způsobem, který zajistí, že bude v bezpečí před náhlými pády, silnými nárazy a fyzickými útoky jakéhokoli druhu. Také kapaliny se s Pi neshodují, zvláště když jsou připojeny ke zdroji energie. Pokud je vaše Raspberry Pi potřísněno vodou, před zapojením se ujistěte, že je zcela suché.

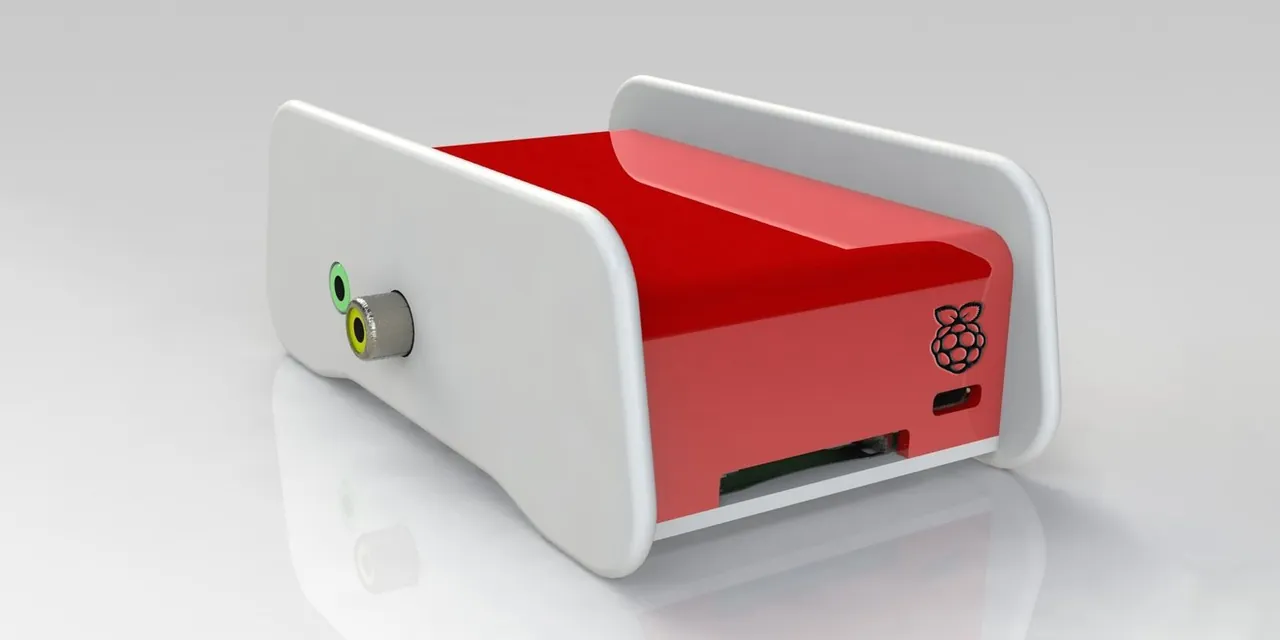

Ochranné plastové nebo kovové pouzdro ochrání vaše Raspberry Pi před většinou fyzického poškození a alespoň do určité míry jej ochrání před tekutinami.
4. Obrácená polarita
Obrácená polarita nastane, když je zdroj energie, jako je baterie nebo napájecí zdroj, připojen s prohozenými kladnými a zápornými póly. Na rozdíl od většiny ostatních elektronických zařízení nemá Raspberry Pi zabudovanou ochranu proti přepólování. Proto připojení napájecího zdroje s obrácenou polaritou může způsobit vážné poškození jeho součástí.
Z tohoto důvodu je důležité pro Raspberry Pi používat pouze kvalitní zdroje. Pokud stavíte vlastní napájecí zdroj, věnujte zvýšenou pozornost tomu, aby umožňoval proudění proudu správným směrem.
5. Přepětí
Zatímco Raspberry Pis přichází s diodou TVS (transient-voltage-supression), která poskytuje určitou ochranu proti napěťovým rázům, pouze některé modely mají resetovatelnou polyfuse pro zvládnutí nadproudu – Pi 4 a Pi Zero tuto funkci postrádají.
Pokud je dodáváno příliš mnoho energie, můžete být informováni prostřednictvím magický kouř z pí. Proto je velmi důležité, aby váš napájecí zdroj nedodával proud do Raspberry Pi napětím, které zařízení není schopno zvládnout. Měli byste také zvážit samostatnou přepěťovou ochranu nebo schopný napájecí zdroj na ochranu před náhlými přepětími.
Můžete si vybrat z libovolného z různých způsobů napájení Raspberry Pi, pokud do zařízení dodáváte správné množství šťávy.
6. Zkratovací kolíky
Toto je jeden z nejběžnějších způsobů, jak zabít Raspberry Pi, a je to také jeden z nejjednodušších. Ke zkratu dochází, když elektřina protéká nezamýšlenou cestou s nízkým odporem, což umožňuje průchod nadbytečného proudu obvodem a obvykle vede ke špatným situacím, jako je poškození součástí, požáry a dokonce exploze.
Zkrat není jev, ke kterému dochází u Raspberry Pi v běžném provozu. Je to problém, kterému se musíte vyhnout při práci s piny GPIO na desce. Například připojení kteréhokoli z napájecích kolíků (buď 3,3 V nebo 5 V) k zemnicím kolíkům způsobí zkrat, protože Pi není navrženo tak, aby umožňovalo průchod proudu touto cestou. Podobně zkratování 3,3V pinu a 5V pinu může rychle způsobit mrtvé Raspberry Pi.
Takže ano, je snadné poškodit Raspberry Pi zkratováním pinů GPIO. Pokud musíte pracovat s kolíky na Raspberry Pi, je dobré nejprve vypnout zdroj napájení. Před opětovným připojením napájení byste měli také třikrát zkontrolovat kabeláž.
7. Připojení více než 3,3 V ke kolíkům GPIO
Kredit obrázku: raspberrypi.com

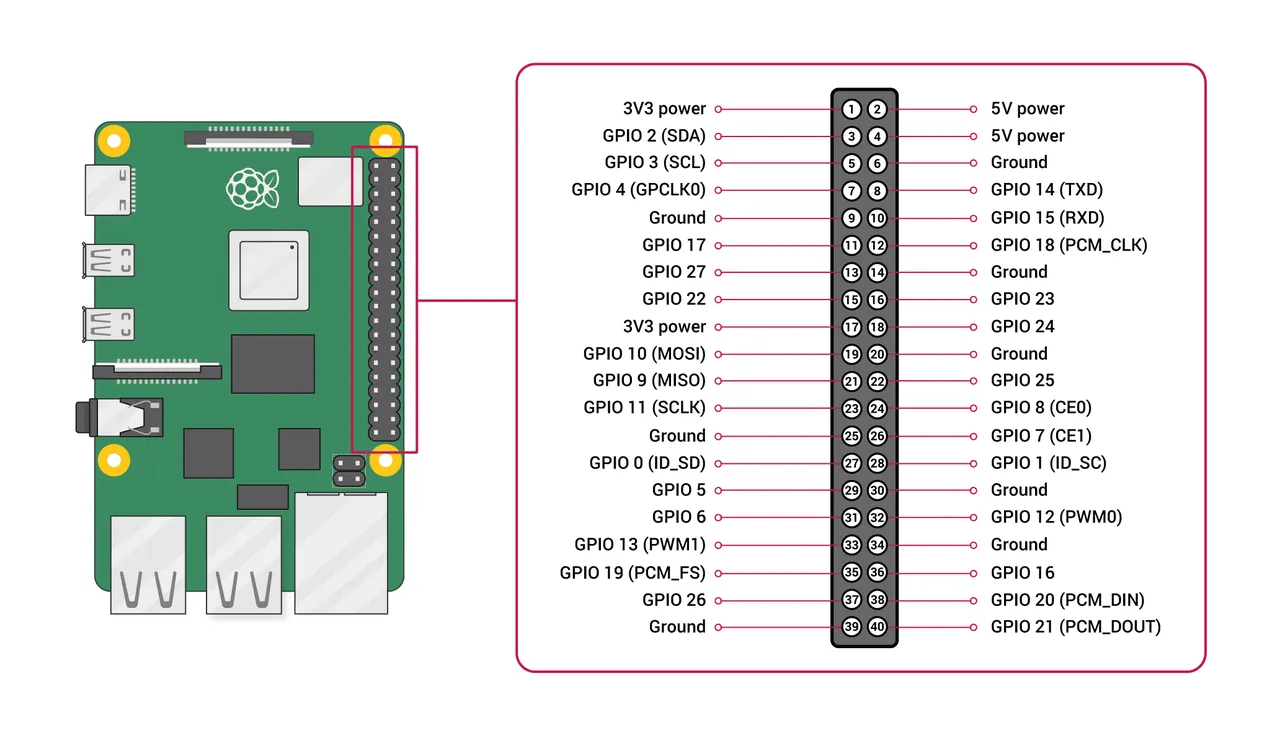

Přestože je celý 40pinový header na Raspberry Pi označován jako GPIO (General-Purpose Input/Output) header, pro všeobecné použití je označeno pouze 26 pinů. To znamená, že mohou být nastaveny jako vstupní nebo výstupní kolíky a použity pro širokou škálu elektronických projektů.
Tyto piny GPIO jsou dimenzovány tak, aby fungovaly při maximálním napětí 3,3 V a minimálně 0 V. Dodání mnohem více než 3,3 V do pinů GPIO je rychlý způsob, jak smažit vaše Raspberry Pi. Dokonce i krátké připojení k 5V kolíku, když je Raspberry Pi zapnuté, stačí k tomu, aby bylo vaše Raspberry Pi nepoužitelné.
8. Odebírání příliš velkého proudu z kolíků GPIO

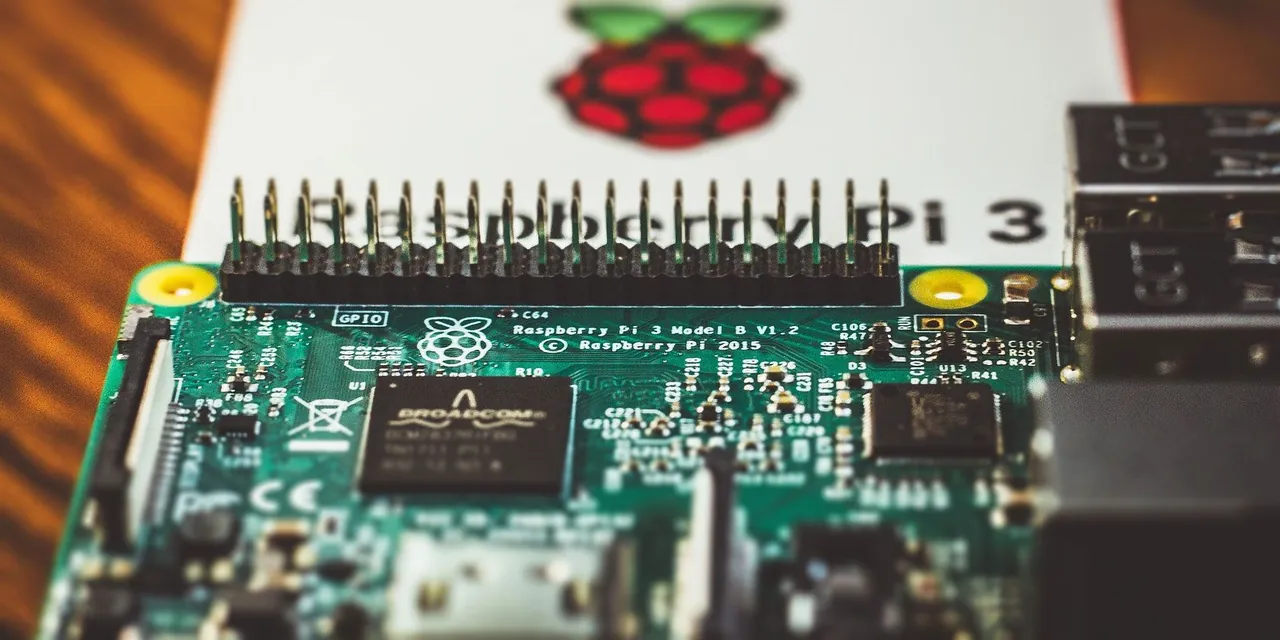

Při napájení periferií z pinů GPIO (a pinů 3v3) na Raspberry Pi musíte být opatrní. Můžete bezpečně odebírat pouze asi 16 mA z jednoho pinu GPIO a 51 mA celkem z 3,3 V napájecí lišty. Pokus o nakreslení mnohem více vypálí stopy v čipu a postižené piny budou nefunkční. Při delším trvání může dojít k přehřátí a spálení celé desky.
Místo toho byste měli použít 5V napájecí kolíky pro elektronické součástky, které vyžadují vysoký odběr proudu.
Zacházejte s Raspberry Pi opatrně
Raspberry PI jsou odolné počítače, které mohou při správném používání vydržet až deset let. Pokud učiníte nezbytná opatření před připojením jakýchkoli periferií a zajistíte, aby vaše Raspberry Pi fungovalo v prostředí, které souhlasí s jeho konstitucí, můžete si být jisti, že vaše Raspberry Pi vydrží co nejdéle.
